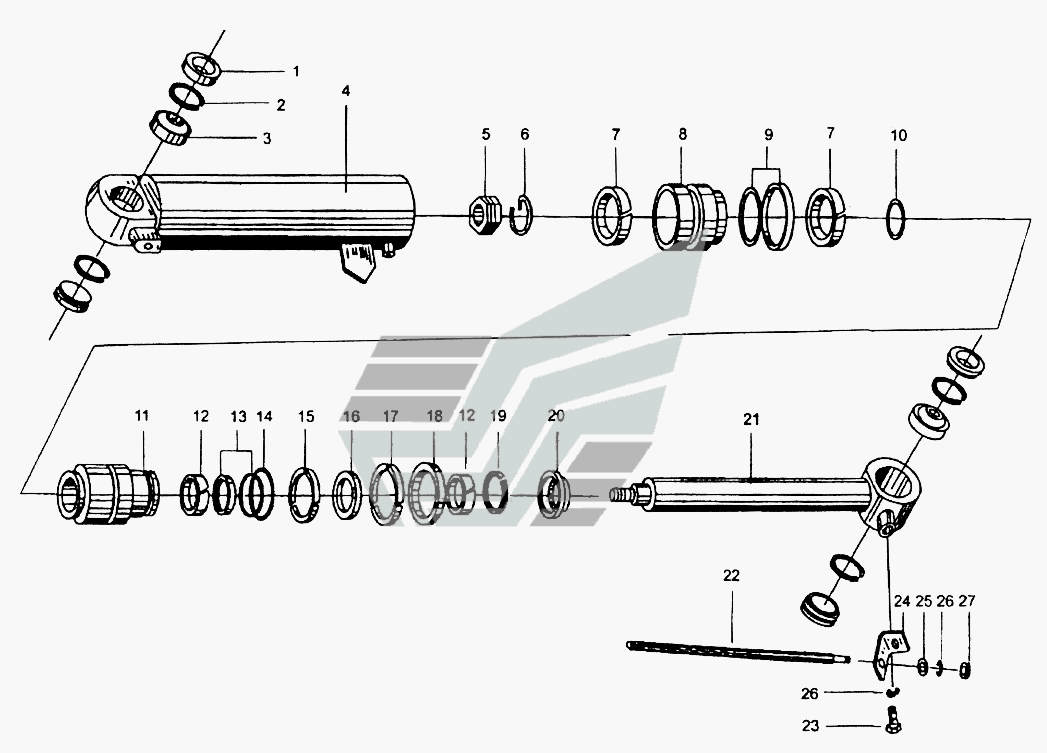

Z3.10.1 Цилиндр наклона LW321F. Каталог 2010г.

LW330F.10.1 Левый подъемный цилиндр, LW330F.1.2 правый подъемный цилиндр LW321F 330E.10.4A Узел гидравлического бака LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Dust Ring

Заводской номер: Z3.10.1-10 Количество на модель: 4
Z3.10.1-10
4
2

Номер детали на чертеже:

2

Пружинный зажим

Заводской номер: GB893.1-86 Количество на модель: 4
GB893.1-86
4
3

Номер детали на чертеже:

3

Подшипник

Заводской номер: GB304.5-81 Количество на модель: 2
GB304.5-81
2
4

Номер детали на чертеже:

4

Корпус цилиндра

Заводской номер: Z3.10.1.1 Количество на модель: 1
Z3.10.1.1
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: Z3.10.1-8 Количество на модель: 1
Z3.10.1-8
1
6

Номер детали на чертеже:

6

Пружинный зажим

Заводской номер: Z3.10.1-9 Количество на модель: 1
Z3.10.1-9
1
7

Номер детали на чертеже:

7

Передвижное запорное кольцо

Заводской номер: Z3.10.1-7 Количество на модель: 2
Z3.10.1-7
2
8

Номер детали на чертеже:

8

Поршень

Заводской номер: Z3.10.1-6 Количество на модель: 1
Z3.10.1-6
1
9

Номер детали на чертеже:

9

Ступенчатое уплотнение

Заводской номер: CKS-090 Количество на модель: 1
CKS-090
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
11

Номер детали на чертеже:

11

Slyd Ring

Заводской номер: Z3.10.1-5 Количество на модель: 1
Z3.10.1-5
1
12

Номер детали на чертеже:

12

Уплотнительное кольцо

Заводской номер: Z3.10.1-2 Количество на модель: 1
Z3.10.1-2
1
15

Номер детали на чертеже:

15

Пружинное стопорное кольцо

Заводской номер: Z3.10.1-4 Количество на модель: 1
Z3.10.1-4
1
16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: CKG-090 Количество на модель: 1
CKG-090
1
17

Номер детали на чертеже:

17

Key

Заводской номер: Z3.10.1-3 Количество на модель: 1
Z3.10.1-3
1
18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: Z3.10.1-1 Количество на модель: 1
Z3.10.1-1
1
19

Номер детали на чертеже:

19

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 1
GB894.1-86
1
20

Номер детали на чертеже:

20

Пыленепроницаемое кольцо

Заводской номер: CK-90 Количество на модель: 1
CK-90
1
21

Номер детали на чертеже:

21

Толкатель поршня

Заводской номер: Z3.10.1.2 Количество на модель: 1
Z3.10.1.2
1
22

Номер детали на чертеже:

22

Шток индикатора

Заводской номер: Z3.10.1-12A Количество на модель: 1
Z3.10.1-12A
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: GB5781-86 Количество на модель: 1
GB5781-86
1
24

Номер детали на чертеже:

24

Support

Заводской номер: Z3.10.1-11 Количество на модель: 1
Z3.10.1-11
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: GB97.1-85 Количество на модель: 1
GB97.1-85
1
26

Номер детали на чертеже:

26

Шайба 12

Заводской номер: GB93-87 Количество на модель: 2
GB93-87
2
27

Номер детали на чертеже:

27

Гайка

Заводской номер: GB6170-86 Количество на модель: 1
GB6170-86
1
