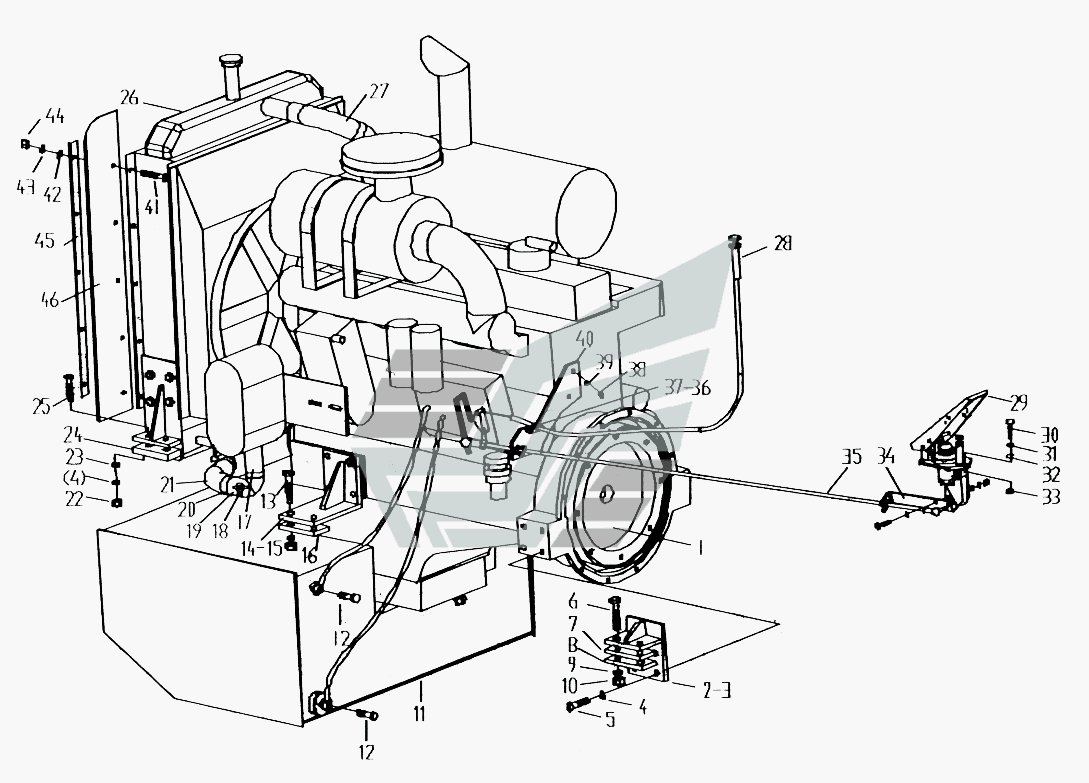

LW330F(II).1 Система двигателя LW321F. Каталог 2010г.

330E.1.1 Узел топливного бака LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: YC6108G Количество на модель:
YC6108G
2

Номер детали на чертеже:

2

Передняя опора

Заводской номер: Z3(YC).1.7 Количество на модель: 1
Z3(YC).1.7
1
3

Номер детали на чертеже:

3

Передняя опора

Заводской номер: Z3(YC).1.8 Количество на модель: 1
Z3(YC).1.8
1
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 20
GB93-87
20
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5783-86 Количество на модель: 16
GB5783-86
16
6

Номер детали на чертеже:

6

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
7

Номер детали на чертеже:

7

Пластина

Заводской номер: Z3(YC).1-3 Количество на модель: 2
Z3(YC).1-3
2
8

Номер детали на чертеже:

8

Резиновая пластина

Заводской номер: Z3(LT).1-2 Количество на модель: 2
Z3(LT).1-2
2
10

Номер детали на чертеже:

10

Гайка

Заводской номер: GB6170-86 Количество на модель: 8
GB6170-86
8
11

Номер детали на чертеже:

11

Узел бака

Заводской номер: 330E.1.1 Количество на модель: 1
330E.1.1
1
12

Номер детали на чертеже:

12

Bolt M14X1.5

Заводской номер: Z3(LT).1-6A Количество на модель: 2
Z3(LT).1-6A
2
14

Номер детали на чертеже:

14

Планка

Заводской номер: Z3(YC).1.1 Количество на модель: 1
Z3(YC).1.1
1
15

Номер детали на чертеже:

15

Планка

Заводской номер: Z3(LT).1.2 Количество на модель: 1
Z3(LT).1.2
1
16

Номер детали на чертеже:

16

Резиновая пластина

Заводской номер: Z3(LT)1-3 Количество на модель: 2
Z3(LT)1-3
2
17

Номер детали на чертеже:

17

Шланг

Заводской номер: LW330F.1-1 Количество на модель: 1
LW330F.1-1
1
18

Номер детали на чертеже:

18

Клапан

Заводской номер: ZL40A.12.4-1 Количество на модель: 1
ZL40A.12.4-1
1
19

Номер детали на чертеже:

19

Стык

Заводской номер: LW330F.1.1 Количество на модель: 1
LW330F.1.1
1
20

Номер детали на чертеже:

20

Зажим

Заводской номер: JB/T8870-1999 Количество на модель: 6
JB/T8870-1999
6
21

Номер детали на чертеже:

21

Шланг

Заводской номер: LW330F.1-2 Количество на модель: 1
LW330F.1-2
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
24

Номер детали на чертеже:

24

Washer

Заводской номер: Z3.1-4 Количество на модель: 2
Z3.1-4
2
26

Номер детали на чертеже:

26

Радиатор

Заводской номер: LW330F.1.3 Количество на модель: 1
LW330F.1.3
1
27

Номер детали на чертеже:

27

Шланг

Заводской номер: LW330F.1-3 Количество на модель: 1
LW330F.1-3
1
28

Номер детали на чертеже:

28

Контроль отсечного предохранителя

Заводской номер: Контроль отсечного предохранителя Количество на модель: 1
Контроль отсечного предохранителя
1
29

Номер детали на чертеже:

29

Accelerator Control Valve

Заводской номер: XZ1129001 Количество на модель: 1
XZ1129001
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: GB5781-86 Количество на модель: 5
GB5781-86
5
34

Номер детали на чертеже:

34

Планка

Заводской номер: Z5G.1.1.7A-1 Количество на модель: 1
Z5G.1.1.7A-1
1
35

Номер детали на чертеже:

35

Стальная проволока

Заводской номер: LW330F.1.4 Количество на модель: 1
LW330F.1.4
1
37

Номер детали на чертеже:

37

Планка

Заводской номер: Z3G.1.7-2 Количество на модель: 1
Z3G.1.7-2
1
40

Номер детали на чертеже:

40

Планка

Заводской номер: LW330F.1.5 Количество на модель: 1
LW330F.1.5
1
45

Номер детали на чертеже:

45

Планка

Заводской номер: LW330F(II).1-1 Количество на модель: 2
LW330F(II).1-1
2
46

Номер детали на чертеже:

46

Резиновый элемент

Заводской номер: LW330F(II).1-2 Количество на модель: 2
LW330F(II).1-2
2
330E.1.1 Узел топливного бака LW321F
