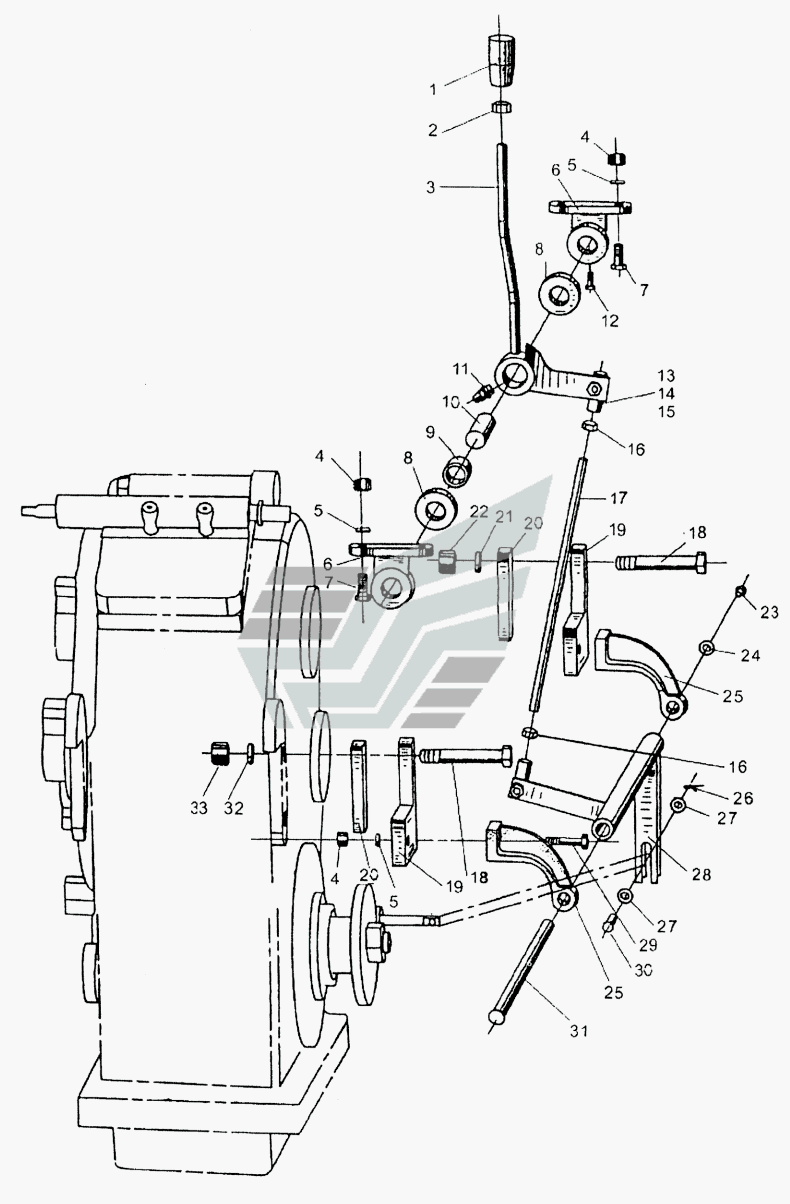

Z3.7 Переключение передач LW321F. Каталог 2010г.

Узел обоймы LW321F Z3.7.2 Верхний механизм LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Knob M12

Заводской номер: ZL40.7.1-16 Количество на модель: 1
ZL40.7.1-16
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: GB6170-86 Количество на модель: 1
GB6170-86
1
3

Номер детали на чертеже:

3

Рычаг управления

Заводской номер: Z3.7.6A Количество на модель: 1
Z3.7.6A
1
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
6

Номер детали на чертеже:

6

Fixing Seat

Заводской номер: ZL40.10.7-4A Количество на модель: 2
ZL40.10.7-4A
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
8

Номер детали на чертеже:

8

Spacer

Заводской номер: ZL40.10.7-3A Количество на модель: 2
ZL40.10.7-3A
2
9

Номер детали на чертеже:

9

Lining Bushing

Заводской номер: ZL40.10.7-1A Количество на модель: 1
ZL40.10.7-1A
1
10

Номер детали на чертеже:

10

Shaft

Заводской номер: Z3.7-5 Количество на модель: 1
Z3.7-5
1
11

Номер детали на чертеже:

11

Чашка для смазки

Заводской номер: JB/T7940.2-1995 Количество на модель: 1
JB/T7940.2-1995
1
12

Номер детали на чертеже:

12

Винт

Заводской номер: GB86-88 Количество на модель: 2
GB86-88
2
13

Номер детали на чертеже:

13

Стык

Заводской номер: Z3.7.5-2 Количество на модель: 2
Z3.7.5-2
2
14

Номер детали на чертеже:

14

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
17

Номер детали на чертеже:

17

Прицепной шатун

Заводской номер: Z3.7.5-1 Количество на модель: 1
Z3.7.5-1
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: Z3.7-3 Количество на модель: 2
Z3.7-3
2
20

Номер детали на чертеже:

20

Plate

Заводской номер: Z3.7-2 Количество на модель: 2
Z3.7-2
2
23

Номер детали на чертеже:

23

Болт

Заводской номер: GB5783-86 Количество на модель: 1
GB5783-86
1
24

Номер детали на чертеже:

24

Washer

Заводской номер: Z3.7-8 Количество на модель: 1
Z3.7-8
1
25

Номер детали на чертеже:

25

Support

Заводской номер: Z3.7-7 Количество на модель: 2
Z3.7-7
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: GB97.1-85 Количество на модель: 2
GB97.1-85
2
28

Номер детали на чертеже:

28

Lower Mechanism

Заводской номер: Z3.7.4 Количество на модель: 1
Z3.7.4
1
31

Номер детали на чертеже:

31

Shaft

Заводской номер: Z3.7-4 Количество на модель: 1
Z3.7-4
1
