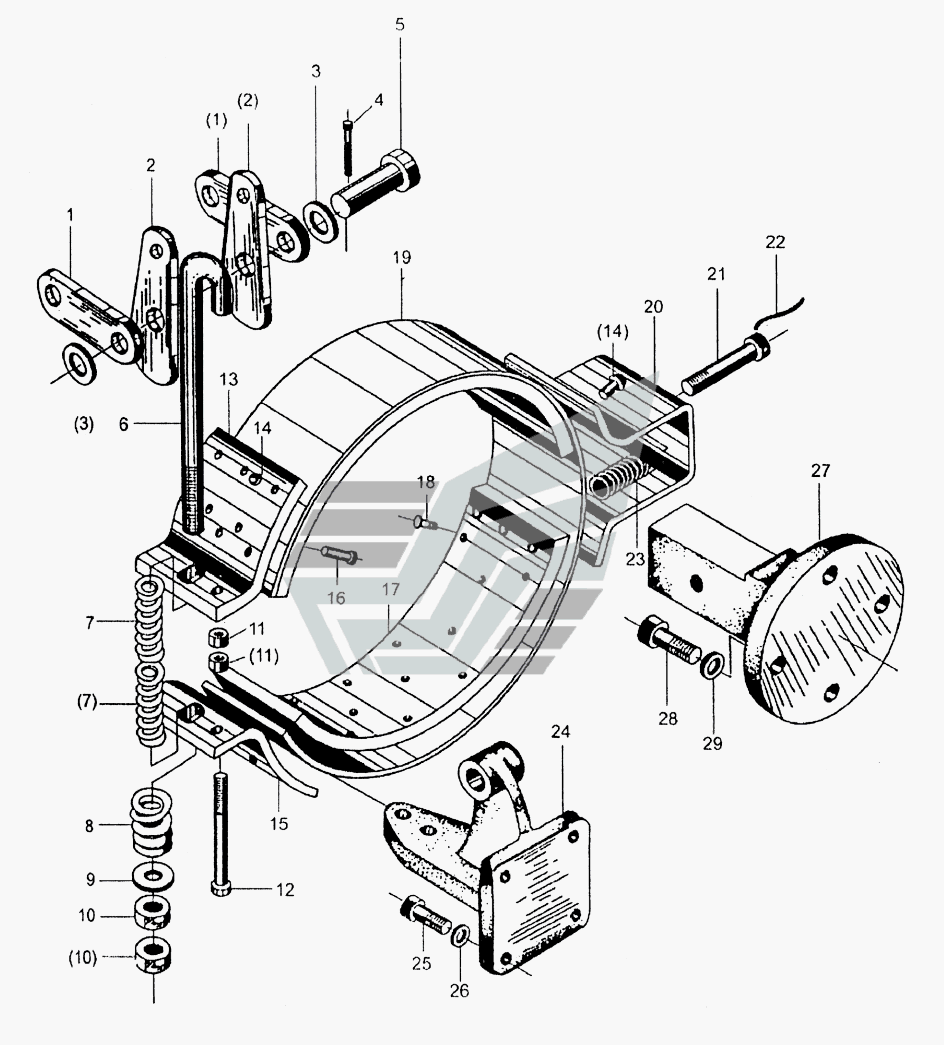

Узел ручного тормоза LW321F. Каталог 2010г.

Узел выходного вала LW321F Узел клапана управления трансмиссией LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: ZL20-038005 Количество на модель: 2
ZL20-038005
2
2

Номер детали на чертеже:

2

Plate

Заводской номер: ZL20-038003 Количество на модель: 2
ZL20-038003
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: GB97.1-85 Количество на модель: 2
GB97.1-85
2
4

Номер детали на чертеже:

4

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
5

Номер детали на чертеже:

5

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
6

Номер детали на чертеже:

6

Screw

Заводской номер: ZL20-038004 Количество на модель: 1
ZL20-038004
1
7

Номер детали на чертеже:

7

Spring

Заводской номер: ZL20-038002 Количество на модель: 2
ZL20-038002
2
8

Номер детали на чертеже:

8

Spring

Заводской номер: ZL20-038001 Количество на модель: 2
ZL20-038001
2
10

Номер детали на чертеже:

10

Гайка

Заводской номер: GB6171-86 Количество на модель: 2
GB6171-86
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: GB6170-86 Количество на модель: 2
GB6170-86
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: GB5783-86 Количество на модель: 1
GB5783-86
1
13

Номер детали на чертеже:

13

Brake Band (Upper)

Заводской номер: ZL20-038102 Количество на модель: 1
ZL20-038102
1
14

Номер детали на чертеже:

14

Заклепка

Заводской номер: GB867-86 Количество на модель: 18
GB867-86
18
15

Номер детали на чертеже:

15

Brake Band (Lower)

Заводской номер: ZL20-038101 Количество на модель: 1
ZL20-038101
1
16

Номер детали на чертеже:

16

Заклепка

Заводской номер: GB875-86 Количество на модель: 4
GB875-86
4
17

Номер детали на чертеже:

17

Brake Lining

Заводской номер: ZL20-038104 Количество на модель: 2
ZL20-038104
2
19

Номер детали на чертеже:

19

Steel Band

Заводской номер: ZL20-038103 Количество на модель: 1
ZL20-038103
1
20

Номер детали на чертеже:

20

Support

Заводской номер: ZL20-038105 Количество на модель: 1
ZL20-038105
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: GB32.1-86 Количество на модель: 1
GB32.1-86
1
22

Номер детали на чертеже:

22

Wire 0.5

Заводской номер: ZL20-038007 Количество на модель: 1
ZL20-038007
1
23

Номер детали на чертеже:

23

Spring

Заводской номер: ZL20-038006 Количество на модель: 1
ZL20-038006
1
24

Номер детали на чертеже:

24

Bracket (right)

Заводской номер: ZL20-030041 Количество на модель: 1
ZL20-030041
1
26

Номер детали на чертеже:

26

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
27

Номер детали на чертеже:

27

Bracket (left)

Заводской номер: ZL20-030042 Количество на модель: 1
ZL20-030042
1
