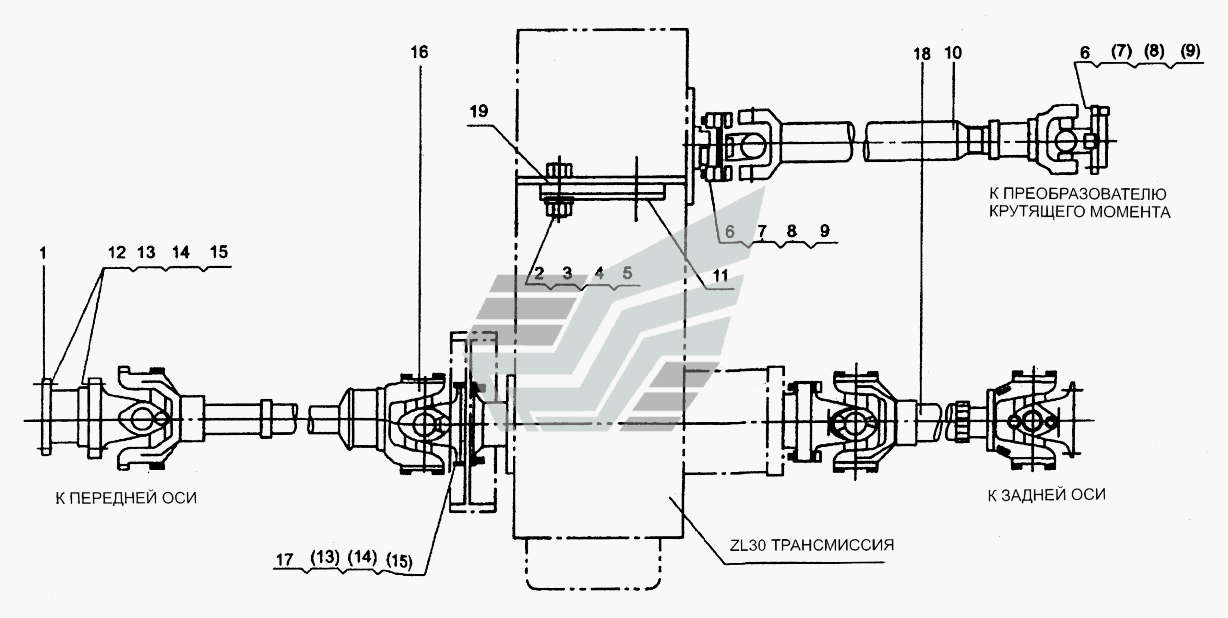

Z3.4 Узел приводного вала LW321F. Каталог 2010г.

YJ315X Узел понижающего клапана LW321F Z3.4.2 Главный приводной вал LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
10
11
12
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединитель

Заводской номер: Z3.4.1 Количество на модель: 1
Z3.4.1
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
3

Номер детали на чертеже:

3

Стопорная гайка

Заводской номер: GB6182-86 Количество на модель: 4
GB6182-86
4
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
6

Номер детали на чертеже:

6

Bolt M12X40

Заводской номер: Z3.4-1 Количество на модель: 8
Z3.4-1
8
8

Номер детали на чертеже:

8

Гайка

Заводской номер: GB6181-86 Количество на модель: 8
GB6181-86
8
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: GB91-86 Количество на модель: 8
GB91-86
8
10

Номер детали на чертеже:

10

Главный приводной вал

Заводской номер: Z3.4.2 Количество на модель: 1
Z3.4.2
1
11

Номер детали на чертеже:

11

Задняя рама

Заводской номер: LW330F.8.1 Количество на модель: 1
LW330F.8.1
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: Болт Количество на модель: 16
Болт
16
16

Номер детали на чертеже:

16

Приводной вал передней оси

Заводской номер: Z3.4.3 Количество на модель: 1
Z3.4.3
1
17

Номер детали на чертеже:

17

Bolt M14X56

Заводской номер: Z3.4-3 Количество на модель: 4
Z3.4-3
4
18

Номер детали на чертеже:

18

Приводной вал задней оси

Заводской номер: Z3.4.4A Количество на модель: 1
Z3.4.4A
1
19

Номер детали на чертеже:

19

Подкладки

Заводской номер: Z3.4-4 Количество на модель: 2
Z3.4-4
2
