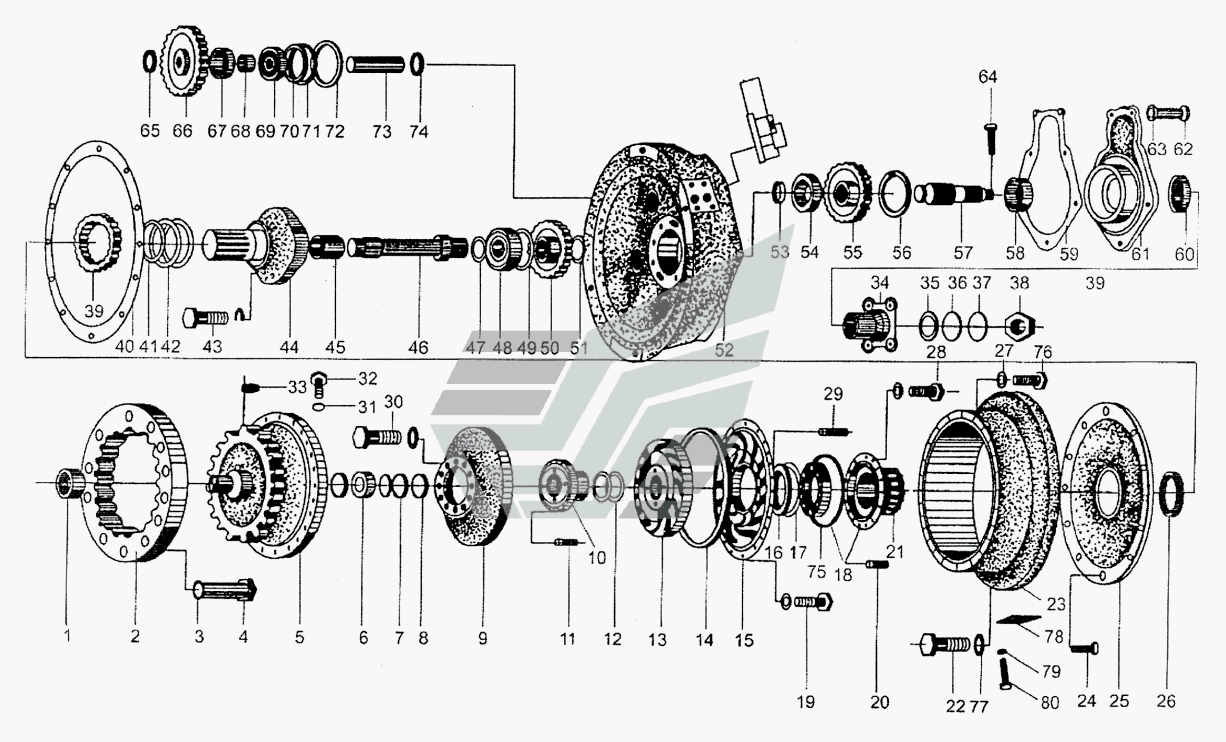

YJ315X Система преобразователя крутящего момента LW321F. Каталог 2010г.

LW330.3 Система коробки передач и преобразователя LW321F YJ315X Узел понижающего клапана LW321F

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

13

14

15

16

20

21

23

24

25

26

28

29

31

32

33

34

35

36

37

38

39

40

42

44

45

46

47

48

50

52

55

57

59

60

61

64

66

68

69

70

71

73

78

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Bush

Заводской номер: 30D-11-31 Количество на модель: 1

30D-11-31

1

2

Номер детали на чертеже:

2

Приводное колесо

Заводской номер: 30D-11-30 Количество на модель: 1

30D-11-30

1

3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB93-87 Количество на модель: 25

GB93-87

25

4

Номер детали на чертеже:

4

Болт

Заводской номер: GB5783-86 Количество на модель: 12

GB5783-86

12

5

Номер детали на чертеже:

5

Connetive Wheel

Заводской номер: 30D-11-32 Количество на модель: 1

30D-11-32

1

6

Номер детали на чертеже:

6

Игольчатый подшипник

Заводской номер: GB289-64 Количество на модель: 1

GB289-64

1

7

Номер детали на чертеже:

7

Пружинное стопорное кольцо

Заводской номер: GB893-76 Количество на модель: 1

GB893-76

1

8

Номер детали на чертеже:

8

Пружинное стопорное кольцо

Заводской номер: GB894-76 Количество на модель: 2

GB894-76

2

9

Номер детали на чертеже:

9

Turbine

Заводской номер: 30D-11-37 Количество на модель: 1

30D-11-37

1

10

Номер детали на чертеже:

10

Turbine Guide Sleeve

Заводской номер: 30D-11-28 Количество на модель: 1

30D-11-28

1

11

Номер детали на чертеже:

11

Pin

Заводской номер: 30D-11-29 Количество на модель: 6

30D-11-29

6

13

Номер детали на чертеже:

13

Stator

Заводской номер: 30D-11-27 Количество на модель: 1

30D-11-27

1

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1

GB1235-76

1

15

Номер детали на чертеже:

15

Impeller

Заводской номер: 30D-11-25 Количество на модель: 1

30D-11-25

1

16

Номер детали на чертеже:

16

Snap

Заводской номер: 30D-11-24 Количество на модель: 1

30D-11-24

1

20

Номер детали на чертеже:

20

Pin

Заводской номер: 30D-11-22 Количество на модель: 4

30D-11-22

4

21

Номер детали на чертеже:

21

Impeller Guide Sleeve

Заводской номер: 30D-11-21 Количество на модель: 1

30D-11-21

1

23

Номер детали на чертеже:

23

Converter Housing

Заводской номер: 30D-11-26 Количество на модель: 1

30D-11-26

1

24

Номер детали на чертеже:

24

Винт

Заводской номер: GB68-76 Количество на модель: 12

GB68-76

12

25

Номер детали на чертеже:

25

Spacer Plate

Заводской номер: 30D-11-23 Количество на модель: 1

30D-11-23

1

26

Номер детали на чертеже:

26

Oil Seal 100X120X13

Заводской номер: BJ130-3104070 Количество на модель: 1

BJ130-3104070

1

28

Номер детали на чертеже:

28

Болт

Заводской номер: GB5782-86 Количество на модель: 8

GB5782-86

8

29

Номер детали на чертеже:

29

Pin A6X20

Заводской номер: 30D-11-33 Количество на модель: 1

30D-11-33

1

31

Номер детали на чертеже:

31

Washer

Заводской номер: 30D-11-36 Количество на модель: 2

30D-11-36

2

32

Номер детали на чертеже:

32

Plug

Заводской номер: 30D-11-35 Количество на модель: 2

30D-11-35

2

33

Номер детали на чертеже:

33

Rubber Tooth

Заводской номер: 30D-11-34 Количество на модель: 20

30D-11-34

20

34

Номер детали на чертеже:

34

Output Flange

Заводской номер: 30D-11-12 Количество на модель: 1

30D-11-12

1

35

Номер детали на чертеже:

35

Washer

Заводской номер: 30D-11-16 Количество на модель: 1

30D-11-16

1

36

Номер детали на чертеже:

36

Seal Gasket

Заводской номер: 30D-11-13 Количество на модель: 1

30D-11-13

1

37

Номер детали на чертеже:

37

Washer

Заводской номер: 30D-11-17 Количество на модель: 1

30D-11-17

1

38

Номер детали на чертеже:

38

Lock Nut

Заводской номер: 30D-11-14 Количество на модель: 1

30D-11-14

1

39

Номер детали на чертеже:

39

Gear

Заводской номер: 30D-11-20 Количество на модель: 1

30D-11-20

1

40

Номер детали на чертеже:

40

Washer

Заводской номер: 30D-11-38 Количество на модель: 1

30D-11-38

1

42

Номер детали на чертеже:

42

Seal Ring 80

Заводской номер: 30D-11-19 Количество на модель: 6

30D-11-19

6

44

Номер детали на чертеже:

44

Stator Guide Sheeve

Заводской номер: 30D-11-05 Количество на модель: 1

30D-11-05

1

45

Номер детали на чертеже:

45

Bush

Заводской номер: 30D-11-10 Количество на модель: 1

30D-11-10

1

46

Номер детали на чертеже:

46

Shaft

Заводской номер: 30D-11-09 Количество на модель: 1

30D-11-09

1

47

Номер детали на чертеже:

47

Seal Ring 60

Заводской номер: 30D-11-08 Количество на модель: 1

30D-11-08

1

48

Номер детали на чертеже:

48

Роликоподшипник

Заводской номер: GB276-64 Количество на модель: 1

GB276-64

1

50

Номер детали на чертеже:

50

Gear

Заводской номер: 30D-11-06 Количество на модель: 1

30D-11-06

1

52

Номер детали на чертеже:

52

Converter Housing

Заводской номер: 30D-11-1 Количество на модель: 1

30D-11-1

1

55

Номер детали на чертеже:

55

Gear

Заводской номер: 30D-11-18 Количество на модель: 1

30D-11-18

1

57

Номер детали на чертеже:

57

Output Shaft

Заводской номер: 30D-11-15 Количество на модель: 1

30D-11-15

1

59

Номер детали на чертеже:

59

Seal Gasket

Заводской номер: 30D-11-07 Количество на модель: 1

30D-11-07

1

60

Номер детали на чертеже:

60

Oil Seal 55X82X22

Заводской номер: NJ130-2402050 Количество на модель: 1

NJ130-2402050

1

61

Номер детали на чертеже:

61

Flange

Заводской номер: 30D-11-11 Количество на модель: 1

30D-11-11

1

64

Номер детали на чертеже:

64

Шпонка

Заводской номер: GB91-76 Количество на модель: 1

GB91-76

1

66

Номер детали на чертеже:

66

Gear

Заводской номер: 30D-11-39 Количество на модель: 3

30D-11-39

3

68

Номер детали на чертеже:

68

Bushing

Заводской номер: 30D-11-40 Количество на модель: 3

30D-11-40

3

69

Номер детали на чертеже:

69

Роликоподшипник

Заводской номер: GB277-64 Количество на модель: 3

GB277-64

3

70

Номер детали на чертеже:

70

Stop Ring

Заводской номер: 30D-11-04 Количество на модель: 3

30D-11-04

3

71

Номер детали на чертеже:

71

Washer

Заводской номер: 30D-11-03 Количество на модель: 3

30D-11-03

3

73

Номер детали на чертеже:

73

Pump Shaft

Заводской номер: 30D-11-02 Количество на модель: 3

30D-11-02

3

78

Номер детали на чертеже:

78

Cover

Заводской номер: 30D-11-50 Количество на модель: 1

30D-11-50

1
