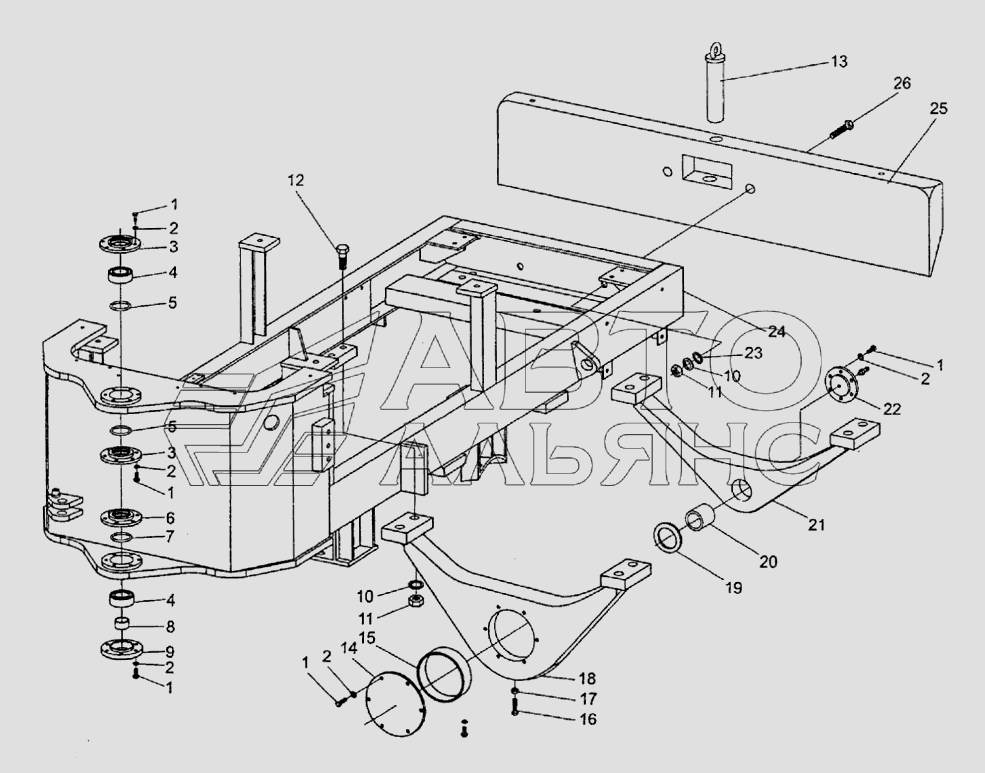

Задние шасси LW-166. Каталог 2008г.

Система двигателя LW-166

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5783-86 Количество на модель: 36
GB5783-86
36
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 36
GB93-87
36
3

Номер детали на чертеже:

3

Крышка корпуса подшипника

Заводской номер: ZL15E.8-2 Количество на модель: 2
ZL15E.8-2
2
4

Номер детали на чертеже:

4

Смазочный ниппель

Заводской номер: GE50ES Количество на модель: 2
GE50ES
2
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: GB1235-76 Количество на модель: 2
GB1235-76
2
6

Номер детали на чертеже:

6

Верхняя крышка корпуса подшипника

Заводской номер: ZL15E.8-11 Количество на модель: 1
ZL15E.8-11
1
8

Номер детали на чертеже:

8

Распорная втулка

Заводской номер: ZL15E.8-13 Количество на модель: 1
ZL15E.8-13
1
9

Номер детали на чертеже:

9

Нижняя крышка корпуса подшипника

Заводской номер: ZL15E.8-12 Количество на модель: 1
ZL15E.8-12
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: GB6170-86 Количество на модель: 12
GB6170-86
12
13

Номер детали на чертеже:

13

Штифт сцепного устройства

Заводской номер: ZL15E.8.6 Количество на модель: 1
ZL15E.8.6
1
14

Номер детали на чертеже:

14

Передняя крышка

Заводской номер: ZL15E.8-9 Количество на модель: 1
ZL15E.8-9
1
15

Номер детали на чертеже:

15

Втулка

Заводской номер: ZL15E.8-8 Количество на модель: 1
ZL15E.8-8
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: Гайка Количество на модель: 1
Гайка
1
18

Номер детали на чертеже:

18

Передний навесной брус

Заводской номер: ZL15E.8-10 Количество на модель: 1
ZL15E.8-10
1
19

Номер детали на чертеже:

19

Задняя соединительная подушка

Заводской номер: ZL15E.8-6 Количество на модель: 1
ZL15E.8-6
1
20

Номер детали на чертеже:

20

Задняя соединительная втулка

Заводской номер: ZL15E.8-5 Количество на модель: 1
ZL15E.8-5
1
21

Номер детали на чертеже:

21

Задний соединительный брус

Заводской номер: ZL15E.8-7 Количество на модель: 1
ZL15E.8-7
1
22

Номер детали на чертеже:

22

Задний соединительный лонжерон

Заводской номер: ZL15E.8-4 Количество на модель: 1
ZL15E.8-4
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: GB96-85 Количество на модель: 4
GB96-85
4
24

Номер детали на чертеже:

24

Задняя рама

Заводской номер: ZL16G.8.2 Количество на модель: 1
ZL16G.8.2
1
25

Номер детали на чертеже:

25

Задний противовес

Заводской номер: ZL16G.8-3 Количество на модель: 1
ZL16G.8-3
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
