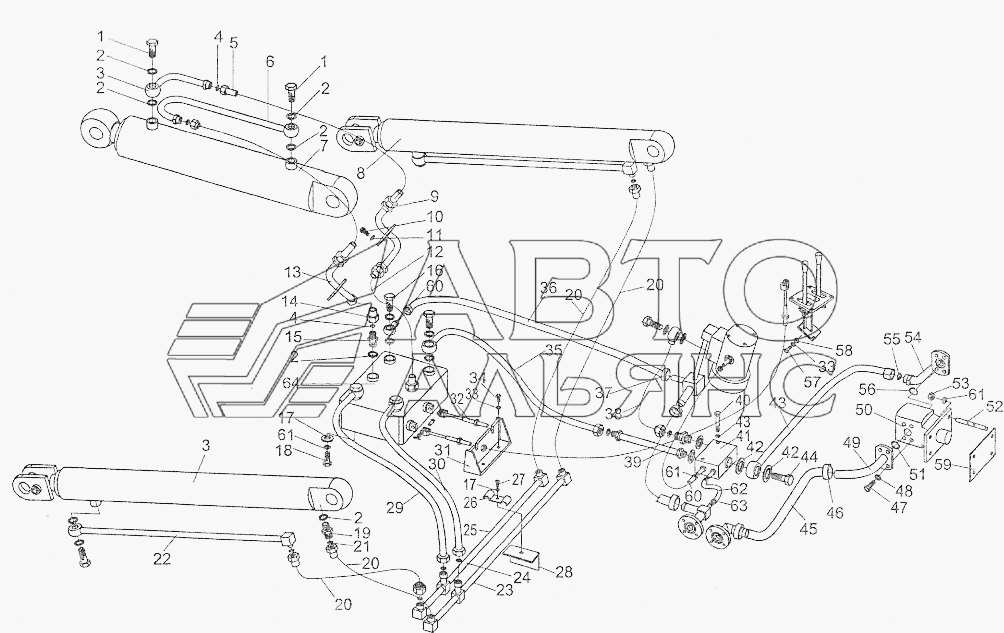

Гидравлическая система LW-166. Каталог 2008г.

Топливный бак LW-166 Бак гидравлического масла LW-166

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: ZL15E.14-1 Количество на модель: 9
ZL15E.14-1
9
2

Номер детали на чертеже:

2

Шайба

Заводской номер: JB982-77 Количество на модель: 22
JB982-77
22
3

Номер детали на чертеже:

3

Трубка

Заводской номер: ZL15E.14.26 Количество на модель: 1
ZL15E.14.26
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: GB3452.1-82 Количество на модель: 14
GB3452.1-82
14
5

Номер детали на чертеже:

5

Шланг

Заводской номер: ZL15E.14.18 Количество на модель: 2
ZL15E.14.18
2
6

Номер детали на чертеже:

6

Трубка

Заводской номер: ZL15E.14.28 Количество на модель: 1
ZL15E.14.28
1
7

Номер детали на чертеже:

7

Цилиндр

Заводской номер: ZL15E.14.1 Количество на модель: 1
ZL15E.14.1
1
8

Номер детали на чертеже:

8

Цилиндр

Заводской номер: ZL15E.14.2 Количество на модель: 2
ZL15E.14.2
2
9

Номер детали на чертеже:

9

Трубка

Заводской номер: ZL15E.14.32 Количество на модель: 1
ZL15E.14.32
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: GB5781-86 Количество на модель: 4
GB5781-86
4
11

Номер детали на чертеже:

11

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
12

Номер детали на чертеже:

12

Шланг

Заводской номер: ZL15E.14.31 Количество на модель: 1
ZL15E.14.31
1
13

Номер детали на чертеже:

13

Трубка

Заводской номер: ZL15E.14.25 Количество на модель: 1
ZL15E.14.25
1
14

Номер детали на чертеже:

14

Шланг

Заводской номер: ZL15E.14.30 Количество на модель: 1
ZL15E.14.30
1
15

Номер детали на чертеже:

15

Соединение

Заводской номер: ZL15E.14-7 Количество на модель: 3
ZL15E.14-7
3
16

Номер детали на чертеже:

16

Соединение

Заводской номер: ZL15E.14-8 Количество на модель: 2
ZL15E.14-8
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
18

Номер детали на чертеже:

18

Bolt М12х1,5x85

Заводской номер: GB5785-86 Количество на модель: 4
GB5785-86
4
19

Номер детали на чертеже:

19

Соединение

Заводской номер: ZL15E.14-9 Количество на модель: 2
ZL15E.14-9
2
20

Номер детали на чертеже:

20

Шланг

Заводской номер: ZL15E.14.22 Количество на модель: 4
ZL15E.14.22
4
22

Номер детали на чертеже:

22

Трубка

Заводской номер: ZL15E.14.15 Количество на модель: 2
ZL15E.14.15
2
23

Номер детали на чертеже:

23

Соединение

Заводской номер: ZL15E.14.13 Количество на модель: 1
ZL15E.14.13
1
25

Номер детали на чертеже:

25

Соединение

Заводской номер: ZL15E.14-14 Количество на модель: 1
ZL15E.14-14
1
26

Номер детали на чертеже:

26

Зажим

Заводской номер: Зажим Количество на модель: 2
Зажим
2
28

Номер детали на чертеже:

28

Пластина

Заводской номер: ZL15E.8.1.6 Количество на модель: 2
ZL15E.8.1.6
2
29

Номер детали на чертеже:

29

Шланг

Заводской номер: ZL15E.14.16 Количество на модель: 1
ZL15E.14.16
1
30

Номер детали на чертеже:

30

Шланг

Заводской номер: ZL15E.14.29 Количество на модель: 1
ZL15E.14.29
1
31

Номер детали на чертеже:

31

Кронштейн

Заводской номер: ZL15E.8.1.5 Количество на модель: 1
ZL15E.8.1.5
1
32

Номер детали на чертеже:

32

Провод

Заводской номер: ZL15E.14.11B Количество на модель: 2
ZL15E.14.11B
2
35

Номер детали на чертеже:

35

Шланг

Заводской номер: ZL15E.14.21 Количество на модель: 1
ZL15E.14.21
1
36

Номер детали на чертеже:

36

Шланг

Заводской номер: HG4-761-74 Количество на модель: 1
HG4-761-74
1
37

Номер детали на чертеже:

37

Зажим

Заводской номер: ZJB1500-87 Количество на модель: 2
ZJB1500-87
2
38

Номер детали на чертеже:

38

Шланг

Заводской номер: ZL15E.14.23 Количество на модель: 1
ZL15E.14.23
1
39

Номер детали на чертеже:

39

Шланг

Заводской номер: ZL15E.14.24 Количество на модель: 1
ZL15E.14.24
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: GB5782-86 Количество на модель: 2
GB5782-86
2
41

Номер детали на чертеже:

41

Клапан

Заводской номер: YXL-F160L Количество на модель: 1
YXL-F160L
1
43

Номер детали на чертеже:

43

Шланг

Заводской номер: ZL15E.14.20 Количество на модель: 1
ZL15E.14.20
1
44

Номер детали на чертеже:

44

Болт

Заводской номер: ZL15E.2-14 Количество на модель: 1
ZL15E.2-14
1
47

Номер детали на чертеже:

47

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
49

Номер детали на чертеже:

49

Соединение

Заводской номер: ZL15E.14.12 Количество на модель: 1
ZL15E.14.12
1
50

Номер детали на чертеже:

50

Насос

Заводской номер: GBG2063 Количество на модель: 1
GBG2063
1
52

Номер детали на чертеже:

52

Винт

Заводской номер: GB892-88 Количество на модель: 4
GB892-88
4
53

Номер детали на чертеже:

53

Гайка

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
54

Номер детали на чертеже:

54

Соединение

Заводской номер: ZL15E.14.8 Количество на модель: 1
ZL15E.14.8
1
59

Номер детали на чертеже:

59

Прокладка

Заводской номер: ZL15E.14-18 Количество на модель: 1
ZL15E.14-18
1
60

Номер детали на чертеже:

60

Соединение

Заводской номер: ZL15E.9-3 Количество на модель: 1
ZL15E.9-3
1
64

Номер детали на чертеже:

64

Клапан

Заводской номер: ZL15E.04T-QT Количество на модель: 1
ZL15E.04T-QT
1
Топливный бак LW-166 Бак гидравлического масла LW-166
