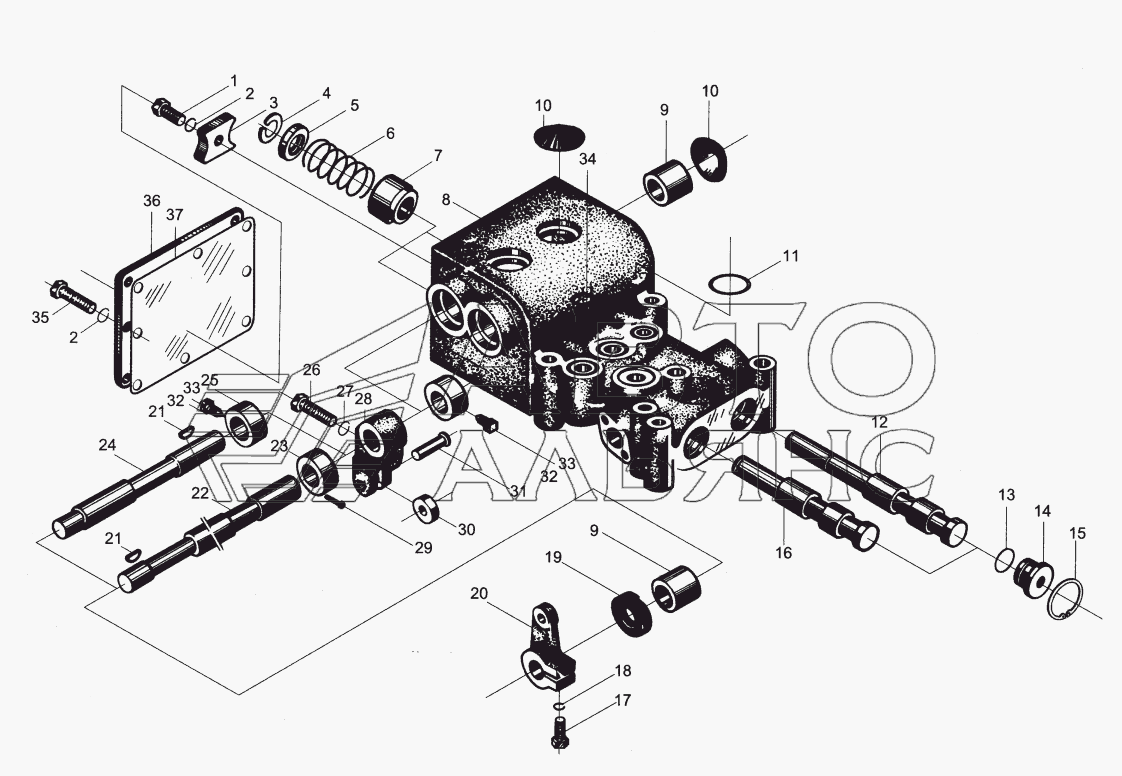

570323 Клапан рулевого управления (клапан поворота) DT-140B. Каталог 2010г.

570318 Фильтр тонкой очистки DT-140B 580028 Гидравлическая система DT-140B

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

19

20

21

22

23

24

25

26

28

29

30

31

32

33

36

37

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5783-86 Количество на модель: 1

GB5783-86

1

2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 9

GB93-87

9

3

Номер детали на чертеже:

3

ПРИЖИМНАЯ ПЛАСТИНА

Заводской номер: 0А19110 Количество на модель: 1

0А19110

1

4

Номер детали на чертеже:

4

СТОПОРНОЕ КОЛЬЦО 45

Заводской номер: 0А19138 Количество на модель: 4

0А19138

4

5

Номер детали на чертеже:

5

КОНТРОВОЧНОЕ КОЛЬЦО

Заводской номер: 0А19139 Количество на модель: 2

0А19139

2

6

Номер детали на чертеже:

6

ПРУЖИНА

Заводской номер: 0А19123 Количество на модель: 2

0А19123

2

7

Номер детали на чертеже:

7

СЕДЛО ПРУЖИНЫ

Заводской номер: 0А19124 Количество на модель: 2

0А19124

2

8

Номер детали на чертеже:

8

КОРПУС КЛАПАНА

Заводской номер: 0А57006 Количество на модель: 1

0А57006

1

9

Номер детали на чертеже:

9

РАСПОРНАЯ ВТУЛКА

Заводской номер: 0А19112 Количество на модель: 4

0А19112

4

10

Номер детали на чертеже:

10

ЗАГЛУШКА

Заводской номер: 0А19119 Количество на модель: 4

0А19119

4

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: GB1235-76 Количество на модель: 3

GB1235-76

3

12

Номер детали на чертеже:

12

ШТОК КЛАПАНА, ПРАВЫЙ

Заводской номер: 0А57007 Количество на модель: 1

0А57007

1

14

Номер детали на чертеже:

14

ЗАГЛУШКА

Заводской номер: 0А19044 Количество на модель: 2

0А19044

2

15

Номер детали на чертеже:

15

Пружинящее стопорное кольцо

Заводской номер: GB893-86 Количество на модель: 2

GB893-86

2

16

Номер детали на чертеже:

16

ШТОК КЛАПАНА, ЛЕВЫЙ

Заводской номер: 0А57008 Количество на модель: 1

0А57008

1

19

Номер детали на чертеже:

19

Seal

Заводской номер: HG4-692-67 Количество на модель: 2

HG4-692-67

2

20

Номер детали на чертеже:

20

КОРОМЫСЛО

Заводской номер: 0А19107 Количество на модель: 2

0А19107

2

21

Номер детали на чертеже:

21

ШПОНКА 5x19

Заводской номер: GB1099-76 Количество на модель: 4

GB1099-76

4

22

Номер детали на чертеже:

22

УПРАВЛЯЮЩИЙ ВАЛ, ЛЕВЫЙ

Заводской номер: 0A19113 Количество на модель: 1

0A19113

1

23

Номер детали на чертеже:

23

РАСПОРНАЯ ВТУЛКА

Заводской номер: 0A19111 Количество на модель: 1

0A19111

1

24

Номер детали на чертеже:

24

УПРАВЛЯЮЩИЙ ВАЛ, ПРАВЫЙ

Заводской номер: 0A19116 Количество на модель: 1

0A19116

1

25

Номер детали на чертеже:

25

ОГРАНИЧИТЕЛЬНАЯ МУФТА

Заводской номер: 0A19115 Количество на модель: 2

0A19115

2

26

Номер детали на чертеже:

26

Болт

Заводской номер: GB5782-86 Количество на модель: 2

GB5782-86

2

28

Номер детали на чертеже:

28

УПРАВЛЯЮЩИЙ РЫЧАГ

Заводской номер: 0A19121 Количество на модель: 2

0A19121

2

29

Номер детали на чертеже:

29

ШПИЛЬКА 4x20

Заводской номер: 1 GB91-86 Количество на модель: 2

1 GB91-86

2

30

Номер детали на чертеже:

30

РОЛИК

Заводской номер: 0A19120 Количество на модель: 2

0A19120

2

31

Номер детали на чертеже:

31

Штырь

Заводской номер: GB882-76 Количество на модель: 2

GB882-76

2

32

Номер детали на чертеже:

32

СТОПОРНЫЙ ВИНТ

Заводской номер: 0A03008 Количество на модель: 2

0A03008

2

33

Номер детали на чертеже:

33

ПРОВОЛОЧНАЯ ШПИЛЬКА d.1x153

Заводской номер: 0A19114 Количество на модель: 2

0A19114

2

36

Номер детали на чертеже:

36

КРЫШКА

Заводской номер: 0А19117 Количество на модель: 1

0А19117

1

37

Номер детали на чертеже:

37

УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА

Заводской номер: 0А19118 Количество на модель: 1

0А19118

1
