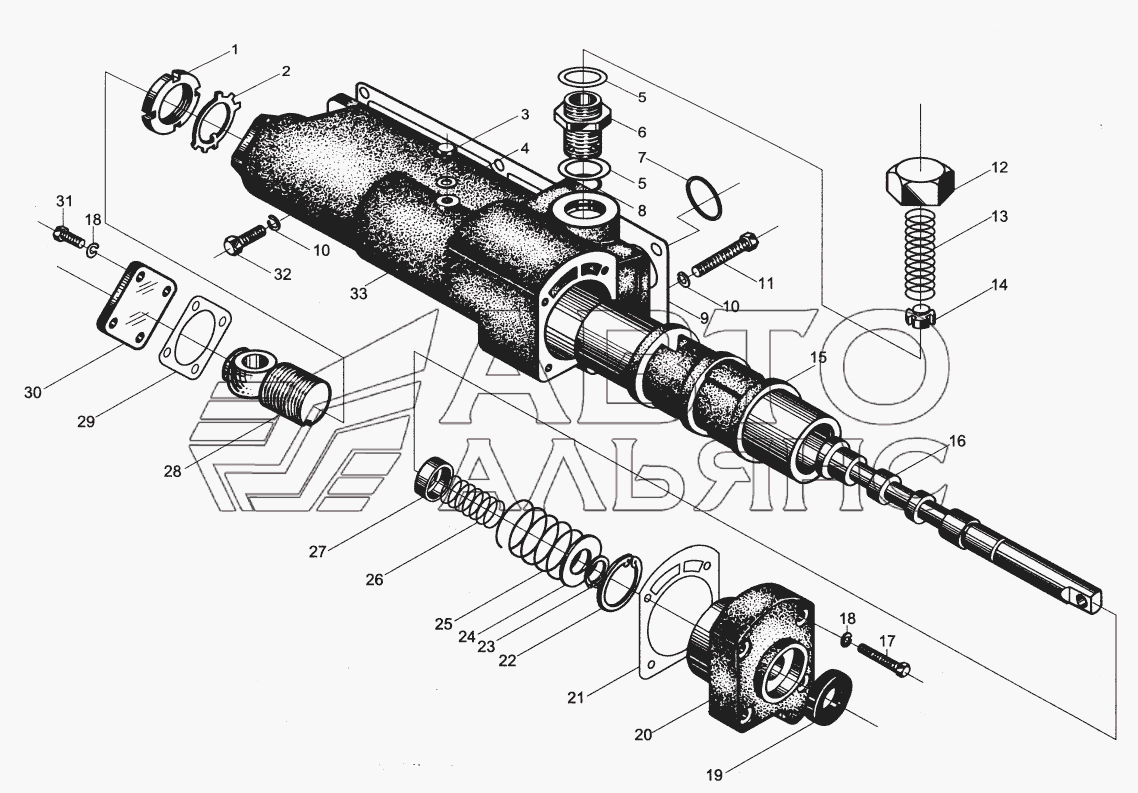

210156 Нагнетательный клапан DT-140B. Каталог 2010г.

210015 Сцепление махового колеса DT-140B 210155 Инерционый тормоз DT-140B

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

9

10

11

12

13

14

15

16

19

20

21

22

23

24

25

26

27

28

29

30

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

ГАЙКА

Заводской номер: GB812-88 Количество на модель: 1

GB812-88

1

2

Номер детали на чертеже:

2

ОПОРНАЯ ШАЙБА 39

Заводской номер: 0А10064 Количество на модель: 1

0А10064

1

3

Номер детали на чертеже:

3

МАСЛЯНАЯ ЗАГЛУШКА

Заводской номер: 0А10053 Количество на модель: 1

0А10053

1

4

Номер детали на чертеже:

4

ПРОКЛАДКА

Заводской номер: 0А09017 Количество на модель: 1

0А09017

1

5

Номер детали на чертеже:

5

ПРОКЛАДКА

Заводской номер: 0А10048 Количество на модель: 2

0А10048

2

6

Номер детали на чертеже:

6

КОРПУС ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА

Заводской номер: 0А10045 Количество на модель: 1

0А10045

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1

GB1235-76

1

9

Номер детали на чертеже:

9

ПРОКЛАДКА

Заводской номер: ОА 10059 Количество на модель: 1

ОА 10059

1

10

Номер детали на чертеже:

10

Шайба 12

Заводской номер: GB93-87 Количество на модель: 7

GB93-87

7

11

Номер детали на чертеже:

11

Болт

Заводской номер: GB5783-86 Количество на модель: 4

GB5783-86

4

12

Номер детали на чертеже:

12

МАСЛЕНКА, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

Заводской номер: 0А10046 Количество на модель: 1

0А10046

1

13

Номер детали на чертеже:

13

ПРУЖИНА, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

Заводской номер: 0А10047 Количество на модель: 1

0А10047

1

14

Номер детали на чертеже:

14

ПОРШЕНЬ, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

Заводской номер: 0А10050 Количество на модель: 1

0А10050

1

15

Номер детали на чертеже:

15

ПОРШЕНЬ

Заводской номер: 0А10058 Количество на модель: 1

0А10058

1

16

Номер детали на чертеже:

16

ШТОК КЛАПАНА

Заводской номер: 0А10049 Количество на модель: 1

0А10049

1

19

Номер детали на чертеже:

19

Seal

Заводской номер: HG4-692-67 Количество на модель: 1

HG4-692-67

1

20

Номер детали на чертеже:

20

ПРАВАЯ КРЫШКА

Заводской номер: 0А10051 Количество на модель: 1

0А10051

1

21

Номер детали на чертеже:

21

ПРОКЛАДКА, ПРАВАЯ КРЫШКА

Заводской номер: 0А10052 Количество на модель: 1

0А10052

1

22

Номер детали на чертеже:

22

Пружинное стопорное кольцо

Заводской номер: GB893-76 Количество на модель: 1

GB893-76

1

23

Номер детали на чертеже:

23

Пружинное стопорное кольцо

Заводской номер: GB894-76 Количество на модель: 1

GB894-76

1

24

Номер детали на чертеже:

24

КОНТРОВОЧНОЕ КОЛЬЦО

Заводской номер: 0А10063 Количество на модель: 1

0А10063

1

25

Номер детали на чертеже:

25

ПРУЖИНА

Заводской номер: 0А10061 Количество на модель: 1

0А10061

1

26

Номер детали на чертеже:

26

ПРУЖИНА, МАЛАЯ

Заводской номер: 0А10062 Количество на модель: 1

0А10062

1

27

Номер детали на чертеже:

27

СЕДЛО ПРУЖИНЫ

Заводской номер: 0А10060 Количество на модель: 1

0А10060

1

28

Номер детали на чертеже:

28

СОЕДИНЕНИЕ, РЫЧАГ

Заводской номер: 0А10057 Количество на модель: 1

0А10057

1

29

Номер детали на чертеже:

29

ПРОКЛАДКА, ЛЕВАЯ КРЫШКА

Заводской номер: 0А10056 Количество на модель: 1

0А10056

1

30

Номер детали на чертеже:

30

КРЫШКА, ЛЕВАЯ

Заводской номер: 0А10055 Количество на модель: 1

0А10055

1

33

Номер детали на чертеже:

33

КОРПУС КЛАПАНА

Заводской номер: ОА 10054 Количество на модель: 1

ОА 10054

1
