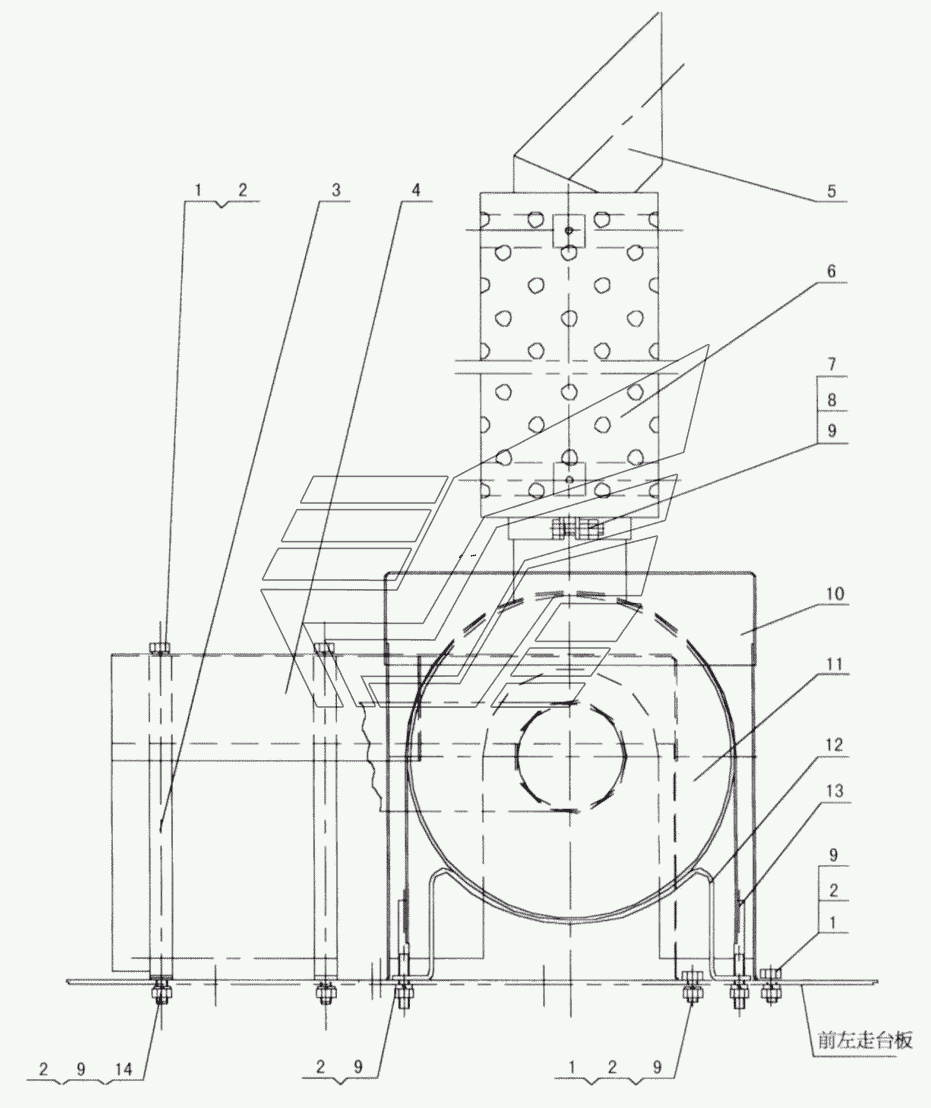

XZ16K.47 II Muffler Assembly QY70K (вариант). Каталог 2010г.

XZ25K.47 Muffler Assembly QY70K (вариант) XZ50K.48 Radiator Assembly QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw M10x20

Заводской номер: 10420002 Количество на модель: 15
10420002
15
2

Номер детали на чертеже:

2

Washer 10

Заводской номер: 10440006 Количество на модель: 21
10440006
21
3

Номер детали на чертеже:

3

Support pole

Заводской номер: 03000256 Количество на модель: 2
03000256
2
4

Номер детали на чертеже:

4

Exhaust pipe shield

Заводской номер: 03000329 Количество на модель: 1
03000329
1
5

Номер детали на чертеже:

5

Tail pipe

Заводской номер: 11416070 Количество на модель: 1
11416070
1
6

Номер детали на чертеже:

6

Tail pipe shield

Заводской номер: XZ16K.17II.1 Количество на модель: 1
XZ16K.17II.1
1
7

Номер детали на чертеже:

7

Clip

Заводской номер: 03000175 Количество на модель: 1
03000175
1
8

Номер детали на чертеже:

8

Воlt М10х45

Заводской номер: 10420001 Количество на модель: 1
10420001
1
9

Номер детали на чертеже:

9

Nut M10

Заводской номер: 10430004 Количество на модель: 21
10430004
21
10

Номер детали на чертеже:

10

Muffler shield

Заводской номер: 03000328 Количество на модель: 1
03000328
1
11

Номер детали на чертеже:

11

Muffler

Заводской номер: 11211515 Количество на модель: 1
11211515
1
12

Номер детали на чертеже:

12

Muffler support

Заводской номер: 03403056 Количество на модель: 2
03403056
2
13

Номер детали на чертеже:

13

Belt

Заводской номер: 03403052 Количество на модель: 2
03403052
2
14

Номер детали на чертеже:

14

Washer 10

Заводской номер: 10440009 Количество на модель: 2
10440009
2
