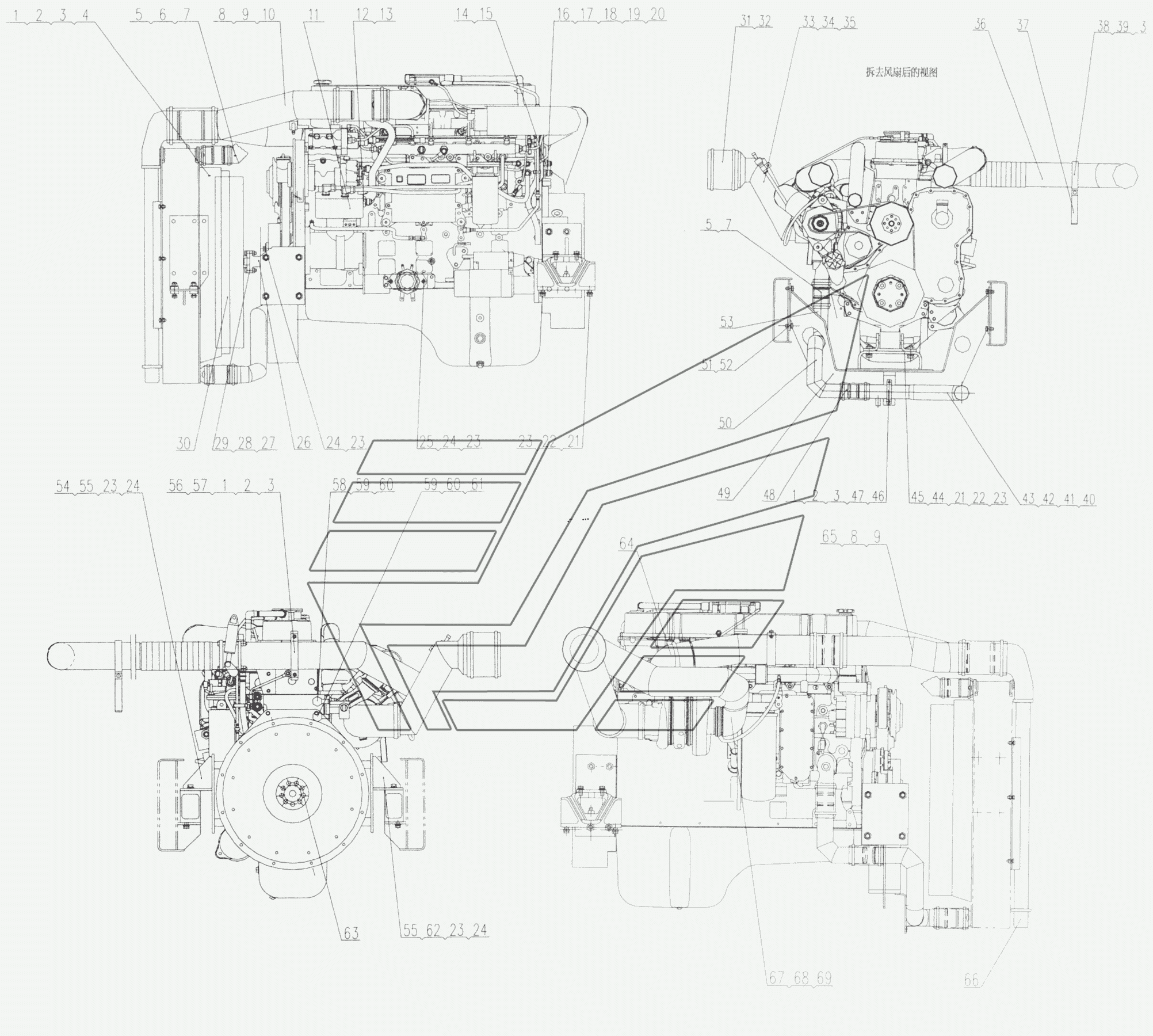

XZ50K.45 II Engine Install QY70K (вариант). Каталог 2010г.

XZ50K.45 Engine Install (III) QY70K (вариант) XZ50k.45 III Engine Install QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 10110011 Количество на модель: 12
10110011
12
2

Номер детали на чертеже:

2

Washer 8

Заводской номер: 10440001 Количество на модель: 12
10440001
12
3

Номер детали на чертеже:

3

Nut М8

Заводской номер: 10430001 Количество на модель: 10
10430001
10
4

Номер детали на чертеже:

4

Air guide cover

Заводской номер: 03400465 Количество на модель: 1
03400465
1
5

Номер детали на чертеже:

5

Тhrоаt сlip

Заводской номер: 11210345 Количество на модель: 10
11210345
10
6

Номер детали на чертеже:

6

Upper water pipe

Заводской номер: 03845006 Количество на модель: 1
03845006
1
7

Номер детали на чертеже:

7

Rubber house

Заводской номер: 11211154 Количество на модель: 4
11211154
4
8

Номер детали на чертеже:

8

Rubber house

Заводской номер: 169276 Количество на модель: 4
169276
4
9

Номер детали на чертеже:

9

Сlip d.117

Заводской номер: 11210565 Количество на модель: 8
11210565
8
10

Номер детали на чертеже:

10

Tubing exhaust pipe

Заводской номер: 03845057 Количество на модель: 1
03845057
1
11

Номер детали на чертеже:

11

Diesel engine

Заводской номер: 10000043 Количество на модель: 1
10000043
1
12

Номер детали на чертеже:

12

Wаshеr 27

Заводской номер: 10440030 Количество на модель: 1
10440030
1
13

Номер детали на чертеже:

13

Screwed adapter

Заводской номер: 06245009 Количество на модель: 1
06245009
1
14

Номер детали на чертеже:

14

Connection

Заводской номер: 03815070 Количество на модель: 1
03815070
1
15

Номер детали на чертеже:

15

Fuel hose

Заводской номер: 11415167 Количество на модель: 1
11415167
1
16

Номер детали на чертеже:

16

Connection

Заводской номер: 03845069 Количество на модель: 1
03845069
1
17

Номер детали на чертеже:

17

Fuel hose I

Заводской номер: 11115165 Количество на модель: 1
11115165
1
18

Номер детали на чертеже:

18

Fuel hose II

Заводской номер: 11415166 Количество на модель: 1
11415166
1
19

Номер детали на чертеже:

19

Fuel filter

Заводской номер: FS9357 Количество на модель: 1
FS9357
1
20

Номер детали на чертеже:

20

Washer 22

Заводской номер: 10440024 Количество на модель: 1
10440024
1
21

Номер детали на чертеже:

21

Воlt М12х1.5х30

Заводской номер: 10410163 Количество на модель: 11
10410163
11
22

Номер детали на чертеже:

22

Washer 12

Заводской номер: 10440012 Количество на модель: 11
10440012
11
23

Номер детали на чертеже:

23

Washer 12

Заводской номер: 10440010 Количество на модель: 19
10440010
19
24

Номер детали на чертеже:

24

Bolt

Заводской номер: 10420440 Количество на модель: 5
10420440
5
25

Номер детали на чертеже:

25

Support

Заводской номер: 03845050 Количество на модель: 1
03845050
1
26

Номер детали на чертеже:

26

Flange

Заводской номер: 03845072 Количество на модель: 1
03845072
1
27

Номер детали на чертеже:

27

Bolt M6x35

Заводской номер: 10410006 Количество на модель: 5
10410006
5
28

Номер детали на чертеже:

28

Bolt M10x35

Заводской номер: 10410058 Количество на модель: 4
10410058
4
30

Номер детали на чертеже:

30

Fan

Заводской номер: 11115220 Количество на модель: 1
11115220
1
31

Номер детали на чертеже:

31

Clip

Заводской номер: 11211325 Количество на модель: 2
11211325
2
32

Номер детали на чертеже:

32

Rubber hose

Заводской номер: 11211315 Количество на модель: 1
11211315
1
33

Номер детали на чертеже:

33

Air inlet pipe

Заводской номер: 03845068 Количество на модель: 1
03845068
1
34

Номер детали на чертеже:

34

Т Сlip d.123

Заводской номер: 11210564 Количество на модель: 2
11210564
2
35

Номер детали на чертеже:

35

Rubber hose

Заводской номер: CA9083 Количество на модель: 1
CA9083
1
36

Номер детали на чертеже:

36

Exhaust pipe assembly

Заводской номер: 03845020 Количество на модель: 1
03845020
1
37

Номер детали на чертеже:

37

Plate

Заводской номер: 03845029 Количество на модель: 1
03845029
1
38

Номер детали на чертеже:

38

Clip

Заводской номер: 03000175 Количество на модель: 1
03000175
1
39

Номер детали на чертеже:

39

Bolt M8x40

Заводской номер: 10410140 Количество на модель: 2
10410140
2
40

Номер детали на чертеже:

40

Rubber hose

Заводской номер: 11211156 Количество на модель: 1
11211156
1
41

Номер детали на чертеже:

41

Down water pipe Ш

Заводской номер: 03845048 Количество на модель: 1
03845048
1
42

Номер детали на чертеже:

42

Clip

Заводской номер: 11210314 Количество на модель: 2
11210314
2
43

Номер детали на чертеже:

43

Wаtеr switсh

Заводской номер: 10610067 Количество на модель: 1
10610067
1
44

Номер детали на чертеже:

44

Support

Заводской номер: 03845044 Количество на модель: 1
03845044
1
45

Номер детали на чертеже:

45

Bolt

Заводской номер: GB/T6171-1985 Количество на модель: 4
GB/T6171-1985
4
46

Номер детали на чертеже:

46

Plate

Заводской номер: 03845047 Количество на модель: 1
03845047
1
47

Номер детали на чертеже:

47

Clip

Заводской номер: 03600599 Количество на модель: 1
03600599
1
48

Номер детали на чертеже:

48

Rubber hose

Заводской номер: 11211155 Количество на модель: 1
11211155
1
49

Номер детали на чертеже:

49

Front suspension frame

Заводской номер: 03000316 Количество на модель: 1
03000316
1
50

Номер детали на чертеже:

50

Down water pipi

Заводской номер: 03845030 Количество на модель: 1
03845030
1
51

Номер детали на чертеже:

51

Washer 16

Заводской номер: 10440002 Количество на модель: 8
10440002
8
53

Номер детали на чертеже:

53

Down water pipi I

Заводской номер: 03845042 Количество на модель: 1
03845042
1
54

Номер детали на чертеже:

54

Rear suspension left frame

Заводской номер: 03845033 Количество на модель: 1
03845033
1
55

Номер детали на чертеже:

55

Sоft mаt

Заводской номер: 11210404 Количество на модель: 1
11210404
1
56

Номер детали на чертеже:

56

Support

Заводской номер: 03845037 Количество на модель: 2
03845037
2
57

Номер детали на чертеже:

57

Clip

Заводской номер: 03600580 Количество на модель: 1
03600580
1
58

Номер детали на чертеже:

58

Adapter

Заводской номер: 03845074 Количество на модель: 1
03845074
1
59

Номер детали на чертеже:

59

Adapter

Заводской номер: 03845075 Количество на модель: 2
03845075
2
60

Номер детали на чертеже:

60

Сlip d.19-d.29

Заводской номер: 11210312 Количество на модель: 4
11210312
4
61

Номер детали на чертеже:

61

Adapter

Заводской номер: 03845076 Количество на модель: 1
03845076
1
62

Номер детали на чертеже:

62

Rear suspension right frame

Заводской номер: 03845041 Количество на модель: 1
03845041
1
63

Номер детали на чертеже:

63

Bear

Заводской номер: 10510140 Количество на модель: 1
10510140
1
64

Номер детали на чертеже:

64

Tubing

Заводской номер: 03845061 Количество на модель: 1
03845061
1
65

Номер детали на чертеже:

65

Tubing inlet pipe

Заводской номер: 03845052 Количество на модель: 1
03845052
1
66

Номер детали на чертеже:

66

Аir сооlеr

Заводской номер: 10100535 Количество на модель: 1
10100535
1
67

Номер детали на чертеже:

67

Rubber hose

Заводской номер: XS9310 Количество на модель: 1
XS9310
1
68

Номер детали на чертеже:

68

Clip

Заводской номер: XS9258 Количество на модель: 1
XS9258
1
69

Номер детали на чертеже:

69

Clip

Заводской номер: XS9318 Количество на модель: 1
XS9318
1
