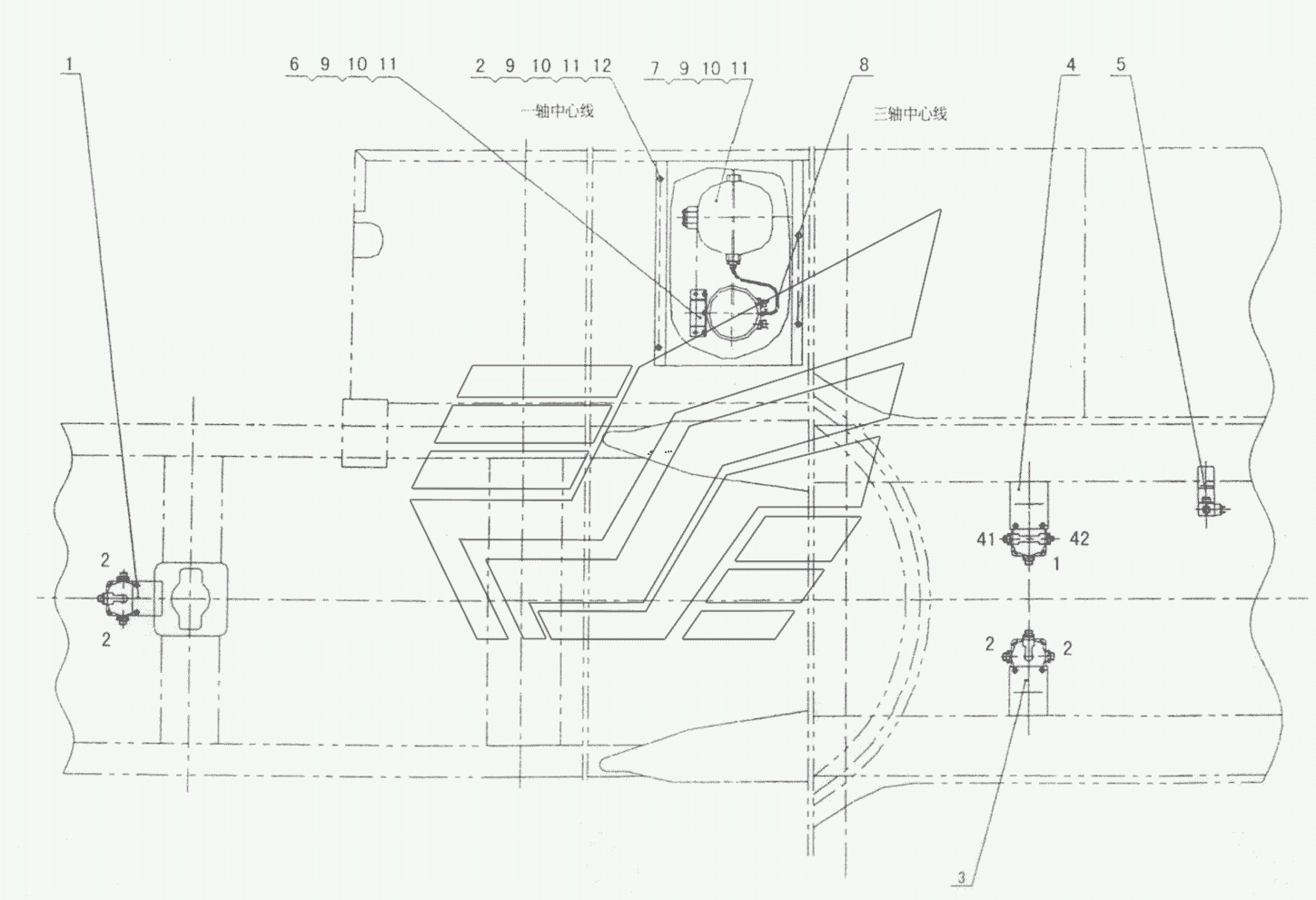

XZ16K.41 A Air Valve Assembl QY70K (вариант). Каталог 2010г.

XZ35k.39A Air Reservoir Assembly QY70K (вариант) XZ60K.42 Pneumatic System Pipe Assembly QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hand relay valve assembly

Заводской номер: XZ16K.11.1A Количество на модель: 1
XZ16K.11.1A
1
2

Номер детали на чертеже:

2

Air dryer assembly cover

Заводской номер: XZ16K.11-9A Количество на модель: 1
XZ16K.11-9A
1
3

Номер детали на чертеже:

3

Foot relay valve assembly

Заводской номер: XZ16K.41 Количество на модель: 1
XZ16K.41
1
5

Номер детали на чертеже:

5

Diff. Solenoid valve as sembly

Заводской номер: XZ16K.11.2A Количество на модель: 1
XZ16K.11.2A
1
6

Номер детали на чертеже:

6

Air dryer assembly

Заводской номер: XZ16K.11.6 Количество на модель: 1
XZ16K.11.6
1
7

Номер детали на чертеже:

7

Air reservoir assembly

Заводской номер: XZ16K.11.7 Количество на модель: 1
XZ16K.11.7
1
8

Номер детали на чертеже:

8

Pipe Assembly

Заводской номер: 03000093 Количество на модель: 1
03000093
1
9

Номер детали на чертеже:

9

Bolt M6x35

Заводской номер: 10410006 Количество на модель: 6
10410006
6
10

Номер детали на чертеже:

10

Nut М8

Заводской номер: 10430001 Количество на модель: 6
10430001
6
11

Номер детали на чертеже:

11

Bolt M10x25

Заводской номер: 10430021 Количество на модель: 6
10430021
6
12

Номер детали на чертеже:

12

Washer

Заводской номер: 10110009 Количество на модель: 2
10110009
2
