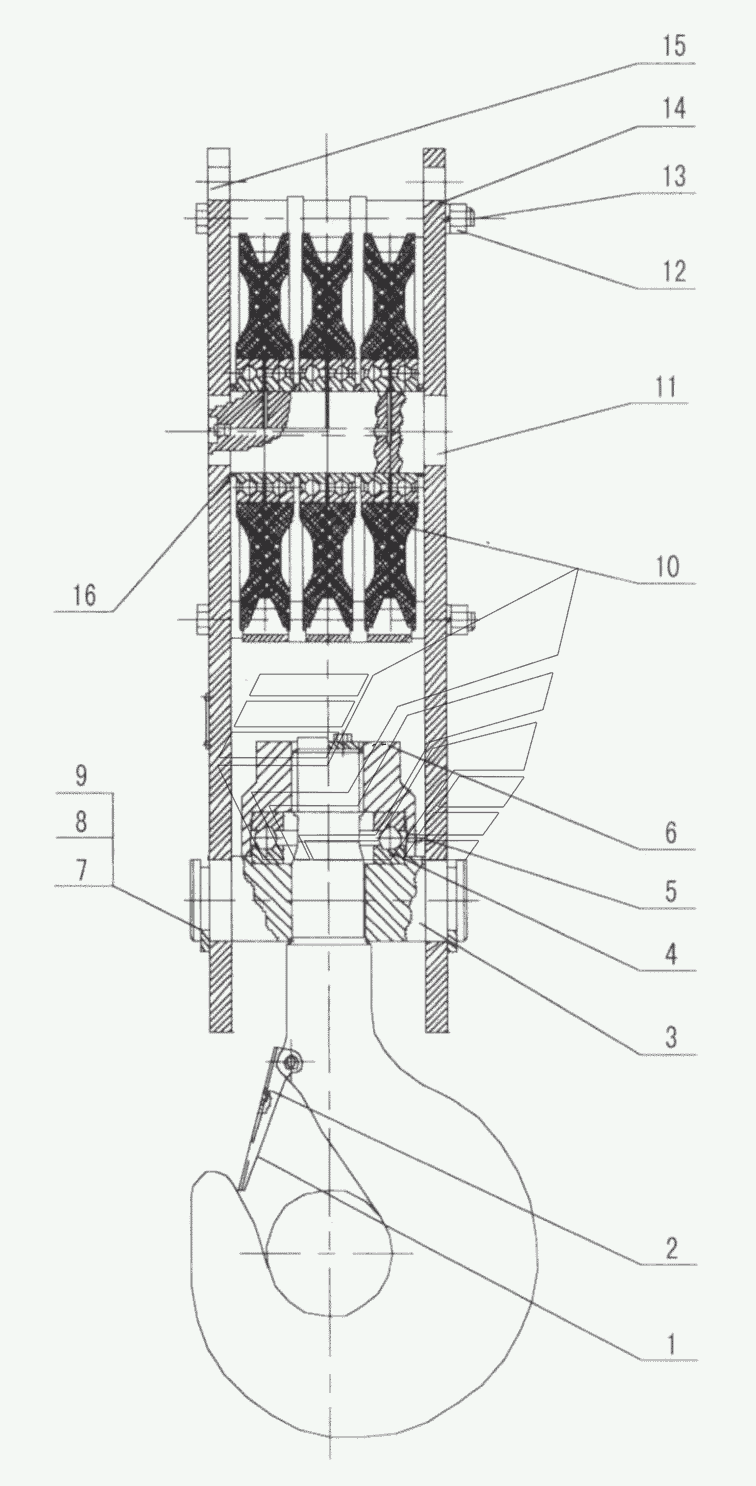

QY70K.34 Mid Boom Hook QY70K (вариант). Каталог 2010г.

QY35K.29 Sub-hook QY70K (вариант) QY65K.90.1 Steel Cable & Ringing QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Retaining Plate

Заводской номер: QY35K.01-1 Количество на модель: 1
QY35K.01-1
1
2

Номер детали на чертеже:

2

Spring

Заводской номер: QY35K.01-2 Количество на модель: 1
QY35K.01-2
1
3

Номер детали на чертеже:

3

Cross Beam

Заводской номер: QY35K.01-5 Количество на модель: 1
QY35K.01-5
1
4

Номер детали на чертеже:

4

Bearing 51320

Заводской номер: 10510094 Количество на модель: 1
10510094
1
5

Номер детали на чертеже:

5

Oil Cup М8x1

Заводской номер: 10810011 Количество на модель: 2
10810011
2
6

Номер детали на чертеже:

6

Round Nut

Заводской номер: QY35K.01-7 Количество на модель: 1
QY35K.01-7
1
7

Номер детали на чертеже:

7

Retaining Plate

Заводской номер: QY35K.01-4 Количество на модель: 2
QY35K.01-4
2
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 10440044 Количество на модель: 1
10440044
1
9

Номер детали на чертеже:

9

Washer 12

Заводской номер: 10440010 Количество на модель: 1
10440010
1
10

Номер детали на чертеже:

10

Pulley component

Заводской номер: QY65K.01.9 Количество на модель: 3
QY65K.01.9
3
11

Номер детали на чертеже:

11

Pulley Shaft

Заводской номер: QY70K.34-3 Количество на модель: 1
QY70K.34-3
1
12

Номер детали на чертеже:

12

Assembling Bolt

Заводской номер: QY70K.34.6 Количество на модель: 4
QY70K.34.6
4
13

Номер детали на чертеже:

13

Nut M20

Заводской номер: 10430008 Количество на модель: 4
10430008
4
14

Номер детали на чертеже:

14

Right Stand Plate

Заводской номер: QY70K.34-4 Количество на модель: 1
QY70K.34-4
1
15

Номер детали на чертеже:

15

Left Stand Plate

Заводской номер: QY70K.34-5 Количество на модель: 1
QY70K.34-5
1
16

Номер детали на чертеже:

16

Sleeve

Заводской номер: QY70K.34-2 Количество на модель: 4
QY70K.34-2
4
