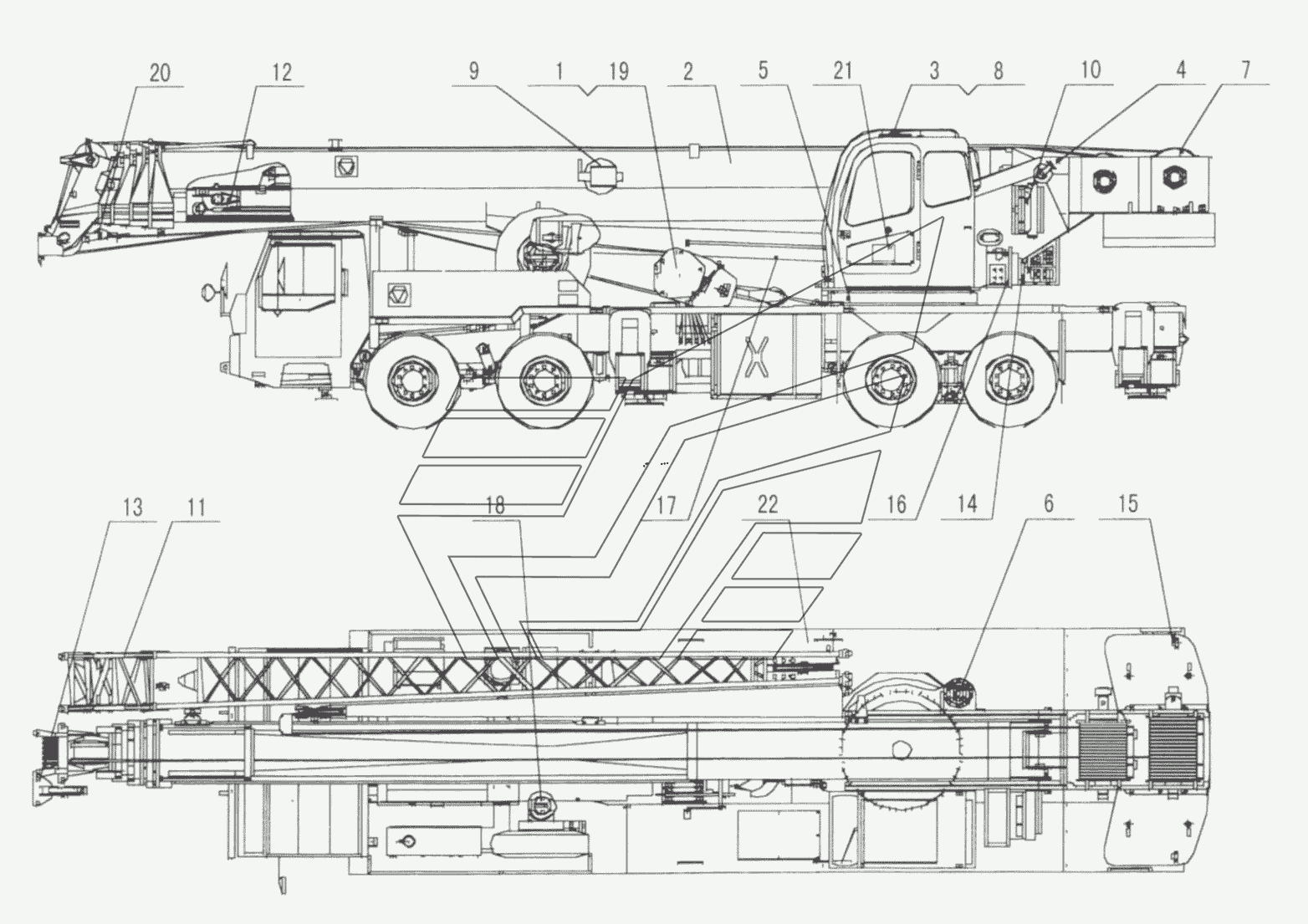

QY70K.00 Truck Crane QY70K (вариант). Каталог 2010г.

QY70K.01 HooK QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hook

Заводской номер: QY70K.01 Количество на модель: 1
QY70K.01
1
2

Номер детали на чертеже:

2

Boom

Заводской номер: QY65K.02II Количество на модель: 1
QY65K.02II
1
3

Номер детали на чертеже:

3

Control cab

Заводской номер: QY65K.03A Количество на модель: 1
QY65K.03A
1
4

Номер детали на чертеже:

4

Turn table

Заводской номер: QY65K.05 Количество на модель: 1
QY65K.05
1
5

Номер детали на чертеже:

5

Slewing bearing

Заводской номер: QY65K.06 Количество на модель: 1
QY65K.06
1
6

Номер детали на чертеже:

6

Slewing movement

Заводской номер: QY65K.07 Количество на модель: 1
QY65K.07
1
7

Номер детали на чертеже:

7

Lifting movement

Заводской номер: QY65K.08 Количество на модель: 1
QY65K.08
1
8

Номер детали на чертеже:

8

Oil valve control

Заводской номер: QY16K.09A Количество на модель: 1
QY16K.09A
1
9

Номер детали на чертеже:

9

Appliance system

Заводской номер: QY65K.11 Количество на модель: 1
QY65K.11
1
10

Номер детали на чертеже:

10

Pipe assembly

Заводской номер: QY65K.13A Количество на модель: 1
QY65K.13A
1
11

Номер детали на чертеже:

11

Jib boom

Заводской номер: QY50K.UC Количество на модель: 1
QY50K.UC
1
12

Номер детали на чертеже:

12

Flexible cylinder

Заводской номер: QY65K.16 Количество на модель: 1
QY65K.16
1
13

Номер детали на чертеже:

13

Boom end single chainwheel

Заводской номер: QAY50.18 Количество на модель: 1
QAY50.18
1
14

Номер детали на чертеже:

14

Cover

Заводской номер: QY65K.19 Количество на модель: 1
QY65K.19
1
15

Номер детали на чертеже:

15

Balance

Заводской номер: QY70K.20II Количество на модель: 1
QY70K.20II
1
16

Номер детали на чертеже:

16

Air - condition equipment

Заводской номер: QY65K.24A Количество на модель: 1
QY65K.24A
1
17

Номер детали на чертеже:

17

Cylinder

Заводской номер: QY65K.28 Количество на модель: 1
QY65K.28
1
18

Номер детали на чертеже:

18

Sub-hook

Заводской номер: QY35K.29 Количество на модель: 1
QY35K.29
1
19

Номер детали на чертеже:

19

Mid boom hook

Заводской номер: QY70K.34 Количество на модель: 1
QY70K.34
1
20

Номер детали на чертеже:

20

Steel cable and rigging

Заводской номер: QY65K.90 Количество на модель: 1
QY65K.90
1
21

Номер детали на чертеже:

21

Nameplate assembly

Заводской номер: QY70K.97 Количество на модель: 1
QY70K.97
1
22

Номер детали на чертеже:

22

Chassiss

Заводской номер: XZ65K.00 Количество на модель: 1
XZ65K.00
1
