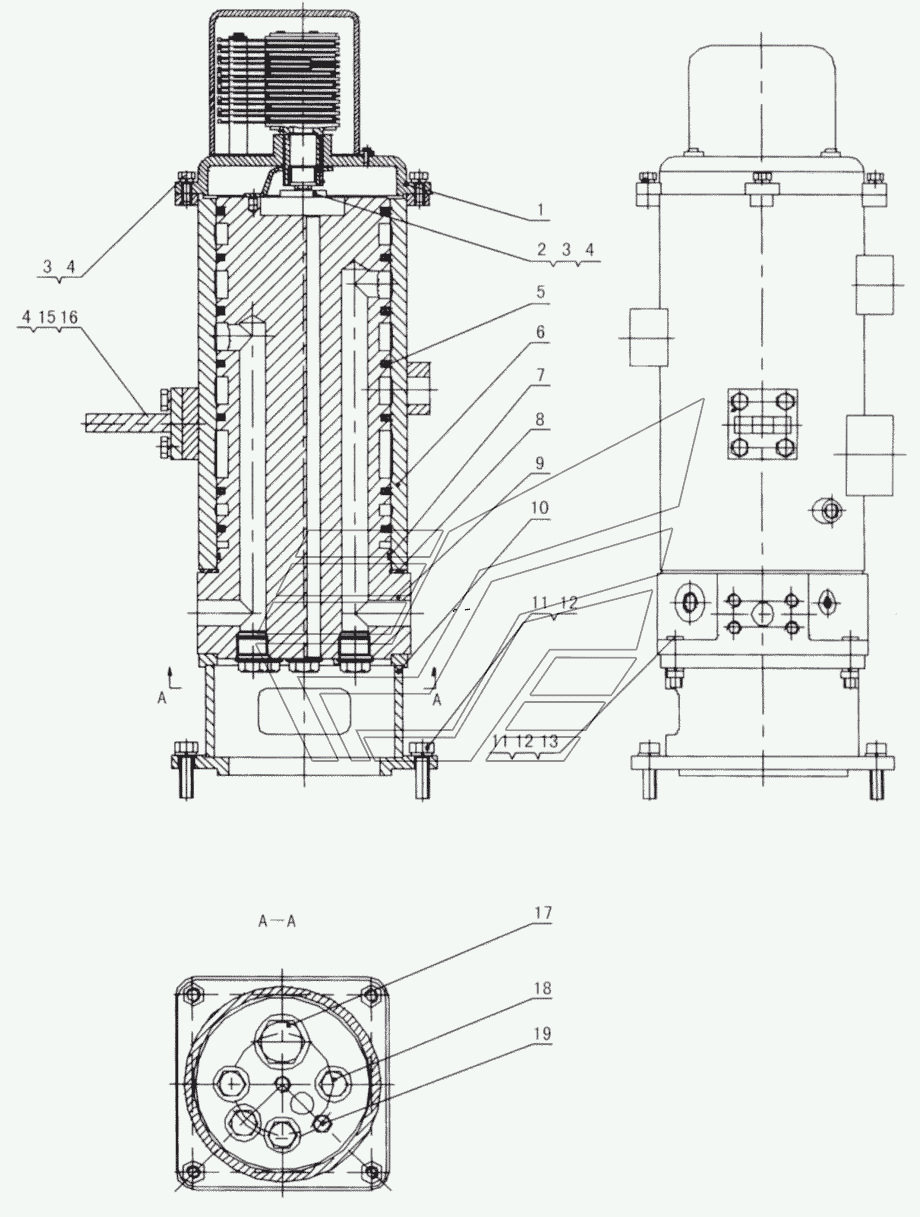

QY16K.70 II Center Revolving Body QY70K (вариант). Каталог 2010г.

QY16K.70В Center Revolving Body QY70K (вариант) XZ60K.11 II First Axle QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Electric brush

Заводской номер: QY16K.70II.2 Количество на модель: 1
QY16K.70II.2
1
2

Номер детали на чертеже:

2

Pressing plate

Заводской номер: QY16K.70-6A Количество на модель: 2
QY16K.70-6A
2
3

Номер детали на чертеже:

3

Washer 8

Заводской номер: 10440001 Количество на модель: 6
10440001
6
4

Номер детали на чертеже:

4

Bolt M8x20

Заводской номер: 10410011 Количество на модель: 6
10410011
6
5

Номер детали на чертеже:

5

Revolving sealing

Заводской номер: 20130079 Количество на модель: 7
20130079
7
6

Номер детали на чертеже:

6

Sleeve pipe

Заводской номер: QY16K.70.4В Количество на модель: 1
QY16K.70.4В
1
7

Номер детали на чертеже:

7

O seal ring

Заводской номер: 20130071 Количество на модель: 1
20130071
1
8

Номер детали на чертеже:

8

Nut M12

Заводской номер: 10430005 Количество на модель: 4
10430005
4
9

Номер детали на чертеже:

9

Fix body

Заводской номер: QY16K.70II-1 Количество на модель: 1
QY16K.70II-1
1
10

Номер детали на чертеже:

10

Support

Заводской номер: QY16K.70.1A Количество на модель: 1
QY16K.70.1A
1
11

Номер детали на чертеже:

11

Bolt M12x40

Заводской номер: 10410040 Количество на модель: 8
10410040
8
12

Номер детали на чертеже:

12

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
14

Номер детали на чертеже:

14

Transmission fork

Заводской номер: QY16K.70.5 Количество на модель: 1
QY16K.70.5
1
15

Номер детали на чертеже:

15

Bolt M10x30

Заводской номер: 10410038 Количество на модель: 4
10410038
4
16

Номер детали на чертеже:

16

Washer 10

Заводской номер: 10440006 Количество на модель: 4
10440006
4
17

Номер детали на чертеже:

17

Sсrеw plug М42х2

Заводской номер: 10130009 Количество на модель: 1
10130009
1
18

Номер детали на чертеже:

18

Screw plug

Заводской номер: 10130801 Количество на модель: 4
10130801
4
19

Номер детали на чертеже:

19

Sсrеw plug М10х1

Заводской номер: 10130095 Количество на модель: 1
10130095
1
