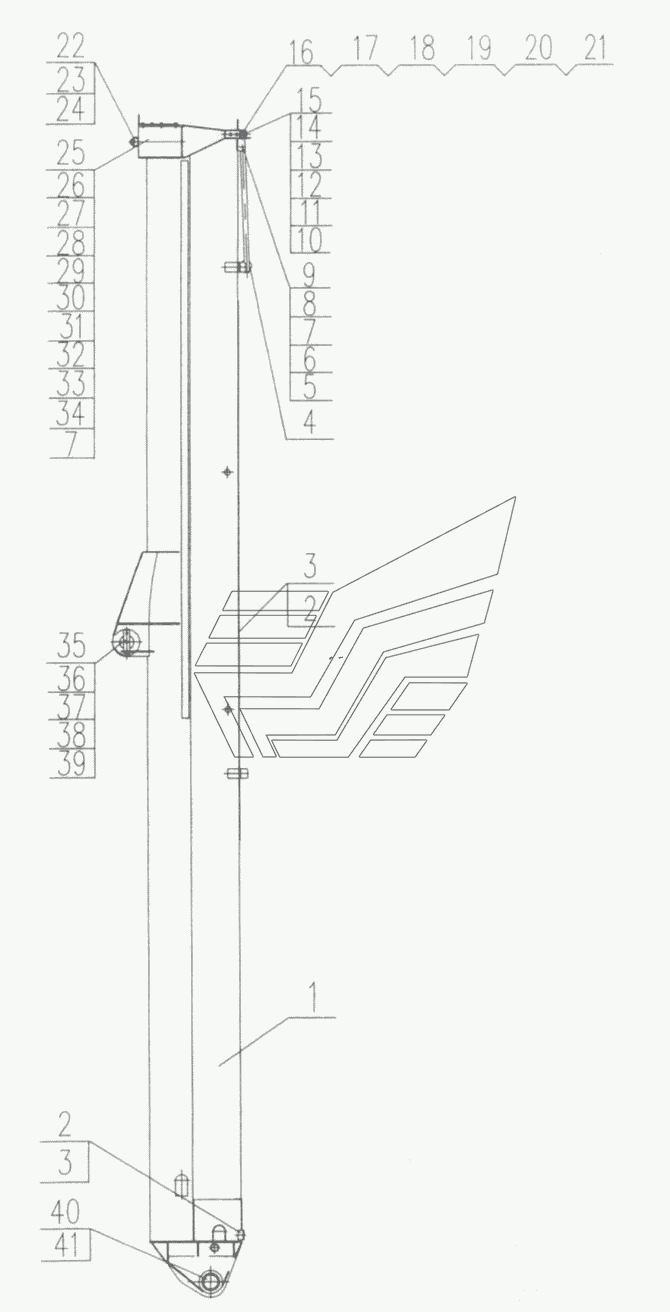

YK50K.02 II.1 Base Boom QY50K (вариант). Каталог 2010г.

YK50K.02 II Boom QY50K (вариант) YK50K.02 II.1.2 Roll QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base Boom Structure

Заводской номер: QY50K.02II.1.1 Количество на модель: 1
QY50K.02II.1.1
1
2

Номер детали на чертеже:

2

Skids

Заводской номер: QY50K.02II.1-5 Количество на модель: 3
QY50K.02II.1-5
3
3

Номер детали на чертеже:

3

Screw M8x10

Заводской номер: 10420092 Количество на модель: 9
10420092
9
4

Номер детали на чертеже:

4

Roller

Заводской номер: QY50K.02II.1.2 Количество на модель: 1
QY50K.02II.1.2
1
5

Номер детали на чертеже:

5

Slleve

Заводской номер: QY25K.02II.1-3 Количество на модель: 2
QY25K.02II.1-3
2
6

Номер детали на чертеже:

6

Bolt M12x40

Заводской номер: 10410040 Количество на модель: 2
10410040
2
7

Номер детали на чертеже:

7

Washer 12

Заводской номер: 10440010 Количество на модель: 10
10440010
10
8

Номер детали на чертеже:

8

Washer 12

Заводской номер: 10440123 Количество на модель: 4
10440123
4
9

Номер детали на чертеже:

9

Nut M12

Заводской номер: 10430005 Количество на модель: 4
10430005
4
10

Номер детали на чертеже:

10

Plate

Заводской номер: QY50K.02II.1-3 Количество на модель: 1
QY50K.02II.1-3
1
11

Номер детали на чертеже:

11

Plate

Заводской номер: QY50K.02II.1-4 Количество на модель: 1
QY50K.02II.1-4
1
12

Номер детали на чертеже:

12

Screw M8x25

Заводской номер: 10420079 Количество на модель: 3
10420079
3
13

Номер детали на чертеже:

13

Washer 8

Заводской номер: 10440062 Количество на модель: 1
10440062
1
14

Номер детали на чертеже:

14

Washer 8

Заводской номер: 10440001 Количество на модель: 1
10440001
1
15

Номер детали на чертеже:

15

Nut М8

Заводской номер: 10430001 Количество на модель: 1
10430001
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: QY25K.02II.1-6 Количество на модель: 6
QY25K.02II.1-6
6
17

Номер детали на чертеже:

17

Support

Заводской номер: QY25K.02II1.-7 Количество на модель: 2
QY25K.02II1.-7
2
18

Номер детали на чертеже:

18

Slider

Заводской номер: QY25K.02II.2-4 Количество на модель: 2
QY25K.02II.2-4
2
19

Номер детали на чертеже:

19

Nut M16

Заводской номер: 10430078 Количество на модель: 6
10430078
6
20

Номер детали на чертеже:

20

Pin B16x80

Заводской номер: 10470107 Количество на модель: 4
10470107
4
21

Номер детали на чертеже:

21

Pin 4x30

Заводской номер: 10470007 Количество на модель: 4
10470007
4
22

Номер детали на чертеже:

22

Pin Shaft

Заводской номер: QY50K.02II.1-8 Количество на модель: 1
QY50K.02II.1-8
1
23

Номер детали на чертеже:

23

Bushing

Заводской номер: QY25K.02II.1.14-2 Количество на модель: 5
QY25K.02II.1.14-2
5
24

Номер детали на чертеже:

24

Pin 6.3x45

Заводской номер: 10470159 Количество на модель: 2
10470159
2
25

Номер детали на чертеже:

25

Cover Plate

Заводской номер: QY50K.02II.1-7 Количество на модель: 2
QY50K.02II.1-7
2
26

Номер детали на чертеже:

26

Slider

Заводской номер: QY50K.02II.1-9А Количество на модель: 1
QY50K.02II.1-9А
1
27

Номер детали на чертеже:

27

Mat

Заводской номер: QY50K.02II1.-10 Количество на модель: 2
QY50K.02II1.-10
2
28

Номер детали на чертеже:

28

Slider

Заводской номер: QY50K.02II.1-11А Количество на модель: 1
QY50K.02II.1-11А
1
29

Номер детали на чертеже:

29

Mat

Заводской номер: QY50K.02II.1-12 Количество на модель: 2
QY50K.02II.1-12
2
30

Номер детали на чертеже:

30

Mat

Заводской номер: QY50K.02II.1-13 Количество на модель: 4
QY50K.02II.1-13
4
31

Номер детали на чертеже:

31

Mat

Заводской номер: QY50K.02II.1-14 Количество на модель: 4
QY50K.02II.1-14
4
32

Номер детали на чертеже:

32

Slider

Заводской номер: QY50K.02II.1-18 Количество на модель: 1
QY50K.02II.1-18
1
33

Номер детали на чертеже:

33

Slider

Заводской номер: QY50K.02II.1-19 Количество на модель: 1
QY50K.02II.1-19
1
34

Номер детали на чертеже:

34

Bolt M12x25

Заводской номер: 10420004 Количество на модель: 8
10420004
8
35

Номер детали на чертеже:

35

Retaining Plate

Заводской номер: QY50K.02II.1-15 Количество на модель: 1
QY50K.02II.1-15
1
36

Номер детали на чертеже:

36

Pin Shaft

Заводской номер: QY50K.02II.1-16 Количество на модель: 1
QY50K.02II.1-16
1
37

Номер детали на чертеже:

37

Bushing

Заводской номер: QY50K.02II.1-17 Количество на модель: 2
QY50K.02II.1-17
2
38

Номер детали на чертеже:

38

Bolt M20x40

Заводской номер: 10410324 Количество на модель: 2
10410324
2
39

Номер детали на чертеже:

39

Washer 20

Заводской номер: 10440015 Количество на модель: 2
10440015
2
40

Номер детали на чертеже:

40

Shaft Bushing

Заводской номер: QY50K.02II.1-6 Количество на модель: 2
QY50K.02II.1-6
2
41

Номер детали на чертеже:

41

Washer 10

Заводской номер: 10810006 Количество на модель: 2
10810006
2
