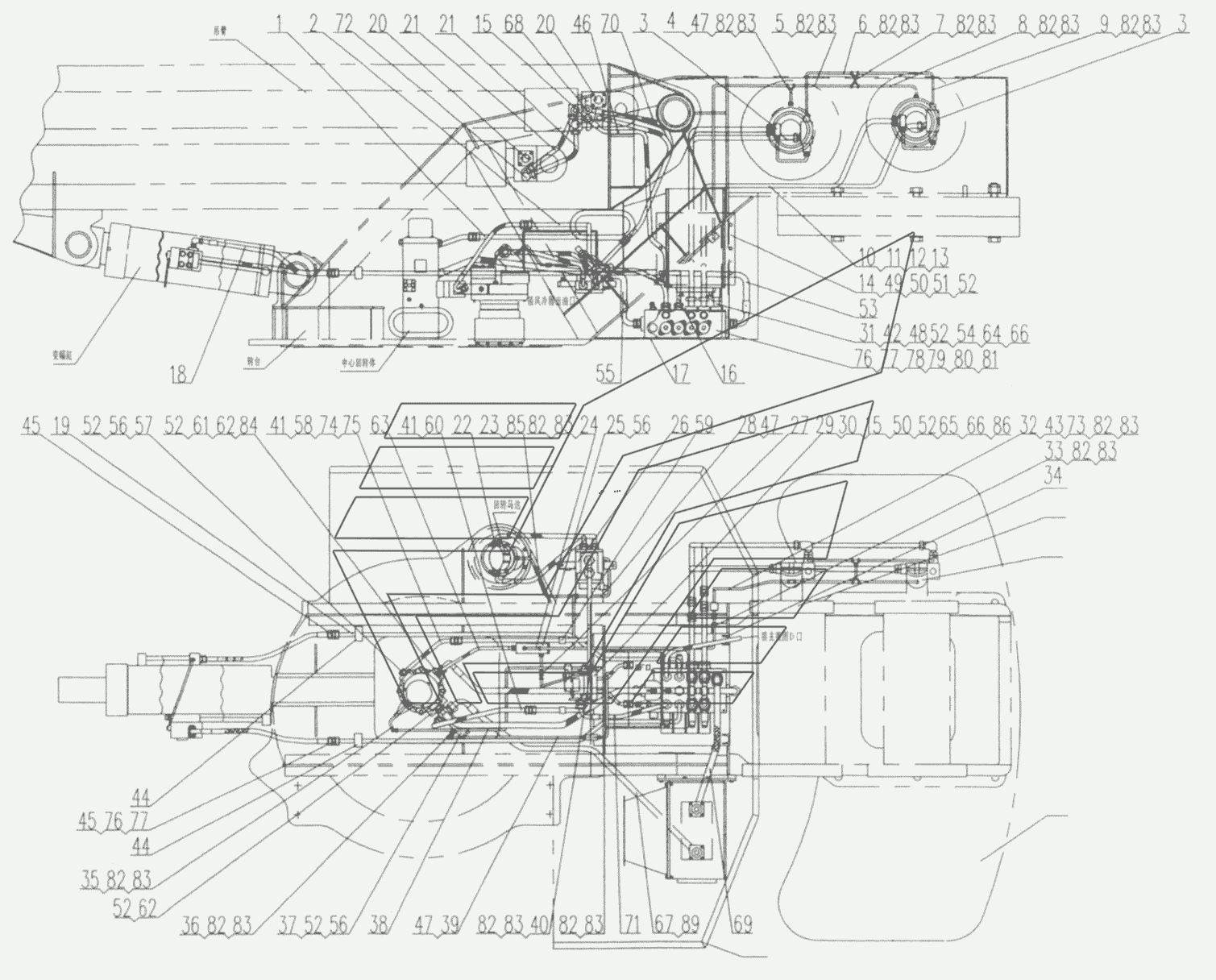

  6. QY50K.13 Hydraulic System Pipeline of Crane(main)

QY50K.13 Hydraulic System Pipeline of Crane(main) QY50K (вариант). Каталог 2010г.

QY50K.13 Hydraulic System Pipeline Of Crane(control) QY50K (вариант) QY50K.14C Jib Boom QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seamless tube d20х2

Заводской номер: QY50K.13.2-1 Количество на модель: 1
QY50K.13.2-1
1
2

Номер детали на чертеже:

2

Seamless tube d20х2

Заводской номер: QY50K.13.2-2 Количество на модель: 1
QY50K.13.2-2
1
3

Номер детали на чертеже:

3

Pipes of lifting mech

Заводской номер: QY50K.13.2.3 Количество на модель:
QY50K.13.2.3
4

Номер детали на чертеже:

4

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-4 Количество на модель: 1
QY50K.13.2-4
1
5

Номер детали на чертеже:

5

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-5 Количество на модель: 1
QY50K.13.2-5
1
6

Номер детали на чертеже:

6

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-6 Количество на модель: 1
QY50K.13.2-6
1
7

Номер детали на чертеже:

7

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-7 Количество на модель: 1
QY50K.13.2-7
1
8

Номер детали на чертеже:

8

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-8 Количество на модель: 1
QY50K.13.2-8
1
9

Номер детали на чертеже:

9

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-9 Количество на модель: 1
QY50K.13.2-9
1
10

Номер детали на чертеже:

10

Seamless tube 030x3

Заводской номер: QY50K.13.2-10 Количество на модель: 1
QY50K.13.2-10
1
11

Номер детали на чертеже:

11

Seamless tube 030x3

Заводской номер: QY50K.13.2-11 Количество на модель: 1
QY50K.13.2-11
1
12

Номер детали на чертеже:

12

Seamless tube 030x3

Заводской номер: QY50K.13.2-12 Количество на модель: 1
QY50K.13.2-12
1
13

Номер детали на чертеже:

13

Seamless tube 030x3

Заводской номер: QY50K.13.2-13 Количество на модель: 1
QY50K.13.2-13
1
14

Номер детали на чертеже:

14

Bracket of cooler

Заводской номер: QY35K.13.2.ЗА Количество на модель: 1
QY35K.13.2.ЗА
1
15

Номер детали на чертеже:

15

Fitting

Заводской номер: 20120464 Количество на модель:
20120464
16

Номер детали на чертеже:

16

Seamless tube d25x2.5

Заводской номер: QY50K13.2-14 Количество на модель: 1
QY50K13.2-14
1
17

Номер детали на чертеже:

17

Trestle

Заводской номер: QY35K.13.2-15В Количество на модель: 1
QY35K.13.2-15В
1
18

Номер детали на чертеже:

18

Pipes of elevating mech

Заводской номер: QY35K.13.2.16А Количество на модель: 1
QY35K.13.2.16А
1
19

Номер детали на чертеже:

19

Seamless tube d25x2.5

Заводской номер: QY50K.13.2-17 Количество на модель: 1
QY50K.13.2-17
1
20

Номер детали на чертеже:

20

Balance valve

Заводской номер: 10100004 Количество на модель: 2
10100004
2
21

Номер детали на чертеже:

21

Tube

Заводской номер: 10124175 Количество на модель: 2
10124175
2
22

Номер детали на чертеже:

22

Pipes of swing gear

Заводской номер: QY16K.13.2.19А Количество на модель: 1
QY16K.13.2.19А
1
23

Номер детали на чертеже:

23

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-18 Количество на модель: 1
QY50K.13.2-18
1
24

Номер детали на чертеже:

24

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-19 Количество на модель: 1
QY50K.13.2-19
1
25

Номер детали на чертеже:

25

Compositive-pipe

Заводской номер: QY35K.13.2.24А Количество на модель: 1
QY35K.13.2.24А
1
26

Номер детали на чертеже:

26

Pipes of Commutation valve

Заводской номер: QY16K.13.2.18 Количество на модель: 1
QY16K.13.2.18
1
27

Номер детали на чертеже:

27

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-20 Количество на модель: 1
QY50K.13.2-20
1
28

Номер детали на чертеже:

28

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-21 Количество на модель: l
QY50K.13.2-21
l
29

Номер детали на чертеже:

29

Bracket А

Заводской номер: QY50K.13.2-15 Количество на модель: 1
QY50K.13.2-15
1
30

Номер детали на чертеже:

30

Bracket В

Заводской номер: QY50K.13.2-16 Количество на модель: 1
QY50K.13.2-16
1
31

Номер детали на чертеже:

31

Fitting

Заводской номер: 20120930 Количество на модель: l
20120930
l
32

Номер детали на чертеже:

32

Seamless tube d10х1.5

Заводской номер: QY50K.13.2-22 Количество на модель: 1
QY50K.13.2-22
1
33

Номер детали на чертеже:

33

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-24 Количество на модель: 1
QY50K.13.2-24
1
34

Номер детали на чертеже:

34

Tendon

Заводской номер: QY50K.13.2-26 Количество на модель: 1
QY50K.13.2-26
1
35

Номер детали на чертеже:

35

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-27 Количество на модель: 1
QY50K.13.2-27
1
36

Номер детали на чертеже:

36

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-28 Количество на модель: l
QY50K.13.2-28
l
37

Номер детали на чертеже:

37

Compositive-pipe

Заводской номер: QY35K.13.2.22 Количество на модель: 1
QY35K.13.2.22
1
38

Номер детали на чертеже:

38

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-29 Количество на модель: 1
QY50K.13.2-29
1
39

Номер детали на чертеже:

39

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-30 Количество на модель: 1
QY50K.13.2-30
1
40

Номер детали на чертеже:

40

Seamless tube d10x1.5

Заводской номер: QY50K.13.2-31 Количество на модель: 1
QY50K.13.2-31
1
41

Номер детали на чертеже:

41

Fitting

Заводской номер: 20120459 Количество на модель: 2
20120459
2
42

Номер детали на чертеже:

42

Bolt M10x40

Заводской номер: 10410022 Количество на модель: 4
10410022
4
43

Номер детали на чертеже:

43

Pipe clip

Заводской номер: 11210487 Количество на модель: 1
11210487
1
44

Номер детали на чертеже:

44

Pipe clip

Заводской номер: 11210339 Количество на модель: 3
11210339
3
45

Номер детали на чертеже:

45

Fitting

Заводской номер: 20120460 Количество на модель: 2
20120460
2
46

Номер детали на чертеже:

46

Tube

Заводской номер: 10121053 Количество на модель: 2
10121053
2
47

Номер детали на чертеже:

47

Fitting G10

Заводской номер: 10120846 Количество на модель: 7
10120846
7
48

Номер детали на чертеже:

48

Operating valve

Заводской номер: 10100523 Количество на модель: 1
10100523
1
49

Номер детали на чертеже:

49

Cooler

Заводской номер: 10100231 Количество на модель: 1
10100231
1
51

Номер детали на чертеже:

51

Flange

Заводской номер: 10124141 Количество на модель: 2
10124141
2
52

Номер детали на чертеже:

52

Washer 10

Заводской номер: 10440006 Количество на модель: 15
10440006
15
53

Номер детали на чертеже:

53

Tube

Заводской номер: 10123046 Количество на модель: 1
10123046
1
54

Номер детали на чертеже:

54

Washer 10

Заводской номер: 10440009 Количество на модель: 4
10440009
4
56

Номер детали на чертеже:

56

Screw M10x25

Заводской номер: 10420005 Количество на модель: 4
10420005
4
57

Номер детали на чертеже:

57

Flange

Заводской номер: 10124153 Количество на модель: 1
10124153
1
58

Номер детали на чертеже:

58

Tube

Заводской номер: 10123047 Количество на модель: 1
10123047
1
59

Номер детали на чертеже:

59

Pipe clip

Заводской номер: 11210789 Количество на модель: 2
11210789
2
60

Номер детали на чертеже:

60

Tube

Заводской номер: 10121057 Количество на модель: 1
10121057
1
61

Номер детали на чертеже:

61

Fitting

Заводской номер: 10123254 Количество на модель: 1
10123254
1
62

Номер детали на чертеже:

62

Flange

Заводской номер: 10124146 Количество на модель: 2
10124146
2
63

Номер детали на чертеже:

63

Tube

Заводской номер: 10123049 Количество на модель: 1
10123049
1
64

Номер детали на чертеже:

64

Fitting

Заводской номер: 2012109 Количество на модель: 1
2012109
1
65

Номер детали на чертеже:

65

Liquid magnet valve

Заводской номер: 10100470 Количество на модель: 1
10100470
1
66

Номер детали на чертеже:

66

Nut M10

Заводской номер: 10430004 Количество на модель: 16
10430004
16
67

Номер детали на чертеже:

67

Tube

Заводской номер: 10123050 Количество на модель: 1
10123050
1
68

Номер детали на чертеже:

68

Fitting

Заводской номер: 20120059 Количество на модель: 2
20120059
2
69

Номер детали на чертеже:

69

Tube

Заводской номер: 10123051 Количество на модель: 1
10123051
1
70

Номер детали на чертеже:

70

Tube

Заводской номер: 10121052 Количество на модель: 1
10121052
1
71

Номер детали на чертеже:

71

Tube

Заводской номер: 10123052 Количество на модель: 1
10123052
1
72

Номер детали на чертеже:

72

Fitting

Заводской номер: 20120545 Количество на модель: 2
20120545
2
73

Номер детали на чертеже:

73

Fitting G10

Заводской номер: 10120539 Количество на модель: 1
10120539
1
74

Номер детали на чертеже:

74

Nut

Заводской номер: 20430008 Количество на модель: 4
20430008
4
75

Номер детали на чертеже:

75

Cuting ring

Заводской номер: 20120472 Количество на модель: 4
20120472
4
76

Номер детали на чертеже:

76

Nut

Заводской номер: 20120473 Количество на модель: 6
20120473
6
77

Номер детали на чертеже:

77

Cutting ring

Заводской номер: 20120445 Количество на модель: 6
20120445
6
79

Номер детали на чертеже:

79

Fitting

Заводской номер: 20120932 Количество на модель: 4
20120932
4
80

Номер детали на чертеже:

80

Nut

Заводской номер: 20121585 Количество на модель: 8
20121585
8
81

Номер детали на чертеже:

81

Cutting ring

Заводской номер: 20120554 Количество на модель: 8
20120554
8
82

Номер детали на чертеже:

82

Nut G10

Заводской номер: 10120369 Количество на модель: 35
10120369
35
83

Номер детали на чертеже:

83

Cutting ring G10

Заводской номер: 10120368 Количество на модель: 35
10120368
35
84

Номер детали на чертеже:

84

Washer 18

Заводской номер: 10440037 Количество на модель: 1
10440037
1
85

Номер детали на чертеже:

85

Fitting G10/M16x1.5

Заводской номер: 10120651 Количество на модель: 1
10120651
1
86

Номер детали на чертеже:

86

Fitting ею

Заводской номер: 10122047 Количество на модель: 2
10122047
2
87

Номер детали на чертеже:

87

Track L=180

Заводской номер: 11211034 Количество на модель: 4
11211034
4
88

Номер детали на чертеже:

88

Pipe clip

Заводской номер: 11211117 Количество на модель: 8
11211117
8
89

Номер детали на чертеже:

89

Fitting

Заводской номер: 20120009 Количество на модель: 1
20120009
1
90

Номер детали на чертеже:

90

Fitting

Заводской номер: 10120695. Количество на модель: 1
10120695.
1
QY50K.13 Hydraulic System Pipeline Of Crane(control) QY50K (вариант) QY50K.14C Jib Boom QY50K (вариант)
Вернуться в раздел каталога
