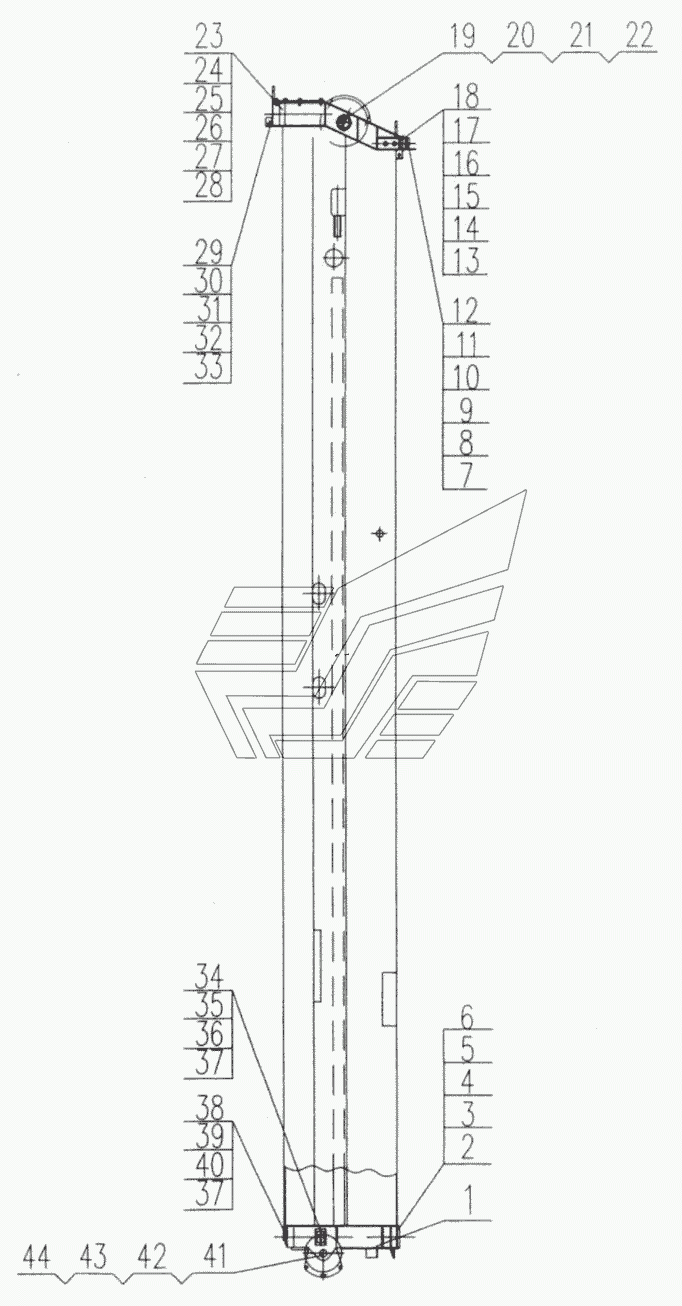

YK50K.02 II.4 4th Section QY50K (вариант). Каталог 2010г.

YK50K.02 II.3 3rd Section QY50K (вариант) YK50K.02 II.5 Fifth Section QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

4th Section Structure

Заводской номер: QY50K.02II.4.1 Количество на модель: 1
QY50K.02II.4.1
1
2

Номер детали на чертеже:

2

Slider

Заводской номер: QY50K.02II.4-18 Количество на модель: 2
QY50K.02II.4-18
2
3

Номер детали на чертеже:

3

Mat

Заводской номер: QY25K.02II.3-5 Количество на модель: 4
QY25K.02II.3-5
4
4

Номер детали на чертеже:

4

Mat

Заводской номер: QY25K.02II.3-6 Количество на модель: 4
QY25K.02II.3-6
4
5

Номер детали на чертеже:

5

Pin

Заводской номер: QY25K.02II.2-8 Количество на модель: 2
QY25K.02II.2-8
2
6

Номер детали на чертеже:

6

Washer 10

Заводской номер: 10810006 Количество на модель: 2
10810006
2
7

Номер детали на чертеже:

7

Plate

Заводской номер: QY25K.02II.3-26 Количество на модель: 1
QY25K.02II.3-26
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: QY25K.02II.3-25 Количество на модель: 1
QY25K.02II.3-25
1
9

Номер детали на чертеже:

9

Screw M8x25

Заводской номер: 10420079 Количество на модель: 3
10420079
3
10

Номер детали на чертеже:

10

Washer 8

Заводской номер: 10440001 Количество на модель: 1
10440001
1
11

Номер детали на чертеже:

11

Nut М8

Заводской номер: 10430001 Количество на модель: 1
10430001
1
12

Номер детали на чертеже:

12

Washer 8

Заводской номер: 10440131 Количество на модель: 1
10440131
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: QY25K.02II.1-6 Количество на модель: 6
QY25K.02II.1-6
6
14

Номер детали на чертеже:

14

Support

Заводской номер: QY25K.02II.1-7 Количество на модель: 2
QY25K.02II.1-7
2
15

Номер детали на чертеже:

15

Slider

Заводской номер: QY25K.02II.3-2 Количество на модель: 2
QY25K.02II.3-2
2
16

Номер детали на чертеже:

16

Nut M16

Заводской номер: 10430078 Количество на модель: 6
10430078
6
17

Номер детали на чертеже:

17

Pin B16x80

Заводской номер: 10470107 Количество на модель: 4
10470107
4
18

Номер детали на чертеже:

18

Pin 4x30

Заводской номер: 10470007 Количество на модель: 4
10470007
4
19

Номер детали на чертеже:

19

Retaining Shaft

Заводской номер: QY50K.02II.4-7 Количество на модель: 2
QY50K.02II.4-7
2
20

Номер детали на чертеже:

20

Pin Shaft

Заводской номер: QY50K.02II.4-8 Количество на модель: 2
QY50K.02II.4-8
2
21

Номер детали на чертеже:

21

Pulley

Заводской номер: QY25K.02II.3.19 Количество на модель: 2
QY25K.02II.3.19
2
22

Номер детали на чертеже:

22

Sleeve

Заводской номер: QY50K.02II.4-9 Количество на модель: 2
QY50K.02II.4-9
2
23

Номер детали на чертеже:

23

Matt 2x120x130

Заводской номер: QY50K.02II.4-10 Количество на модель: 2
QY50K.02II.4-10
2
24

Номер детали на чертеже:

24

Matt 1x120x125

Заводской номер: QY50K.02II.4-11 Количество на модель: 4
QY50K.02II.4-11
4
25

Номер детали на чертеже:

25

Mat

Заводской номер: QY50K.02II.4-12 Количество на модель: 2
QY50K.02II.4-12
2
26

Номер детали на чертеже:

26

Slider

Заводской номер: QY50K.02II.4-13А Количество на модель: 1
QY50K.02II.4-13А
1
27

Номер детали на чертеже:

27

Slider

Заводской номер: QY50K.02II.4-14А Количество на модель: 1
QY50K.02II.4-14А
1
28

Номер детали на чертеже:

28

Mat

Заводской номер: QY50K.02II.4-15 Количество на модель: 2
QY50K.02II.4-15
2
29

Номер детали на чертеже:

29

Retaining Plate

Заводской номер: QY25K.02II.2-25 Количество на модель: 2
QY25K.02II.2-25
2
30

Номер детали на чертеже:

30

Slider

Заводской номер: QY50K.02II.4-16 Количество на модель: 1
QY50K.02II.4-16
1
31

Номер детали на чертеже:

31

Slider

Заводской номер: QY50K.02II.4-17 Количество на модель: 1
QY50K.02II.4-17
1
32

Номер детали на чертеже:

32

Bolt M12x30

Заводской номер: 10420018 Количество на модель: 8
10420018
8
33

Номер детали на чертеже:

33

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
34

Номер детали на чертеже:

34

Slider

Заводской номер: QY50K.02II4-6 Количество на модель: 2
QY50K.02II4-6
2
35

Номер детали на чертеже:

35

Mat

Заводской номер: QY25K.02II.2-14 Количество на модель: 4
QY25K.02II.2-14
4
36

Номер детали на чертеже:

36

Mat

Заводской номер: QY25K.02II.2-15 Количество на модель: 4
QY25K.02II.2-15
4
37

Номер детали на чертеже:

37

Screw M8x20

Заводской номер: 10420420 Количество на модель: 8
10420420
8
38

Номер детали на чертеже:

38

Slider

Заводской номер: QY50K.02II.4-5 Количество на модель: 2
QY50K.02II.4-5
2
39

Номер детали на чертеже:

39

Mat

Заводской номер: QY25K.02II.2-17 Количество на модель: 4
QY25K.02II.2-17
4
40

Номер детали на чертеже:

40

Mat

Заводской номер: QY25K.02II.2-18 Количество на модель: 4
QY25K.02II.2-18
4
41

Номер детали на чертеже:

41

Pulley

Заводской номер: QY50K.02II.4.2 Количество на модель: 2
QY50K.02II.4.2
2
42

Номер детали на чертеже:

42

Pin Shaft

Заводской номер: QY50K.02II.4-3 Количество на модель: 2
QY50K.02II.4-3
2
43

Номер детали на чертеже:

43

Sleeve

Заводской номер: QY50K.02II.4-4 Количество на модель: 2
QY50K.02II.4-4
2
44

Номер детали на чертеже:

44

Shield Ring 40

Заводской номер: 10450016 Количество на модель: 2
10450016
2
