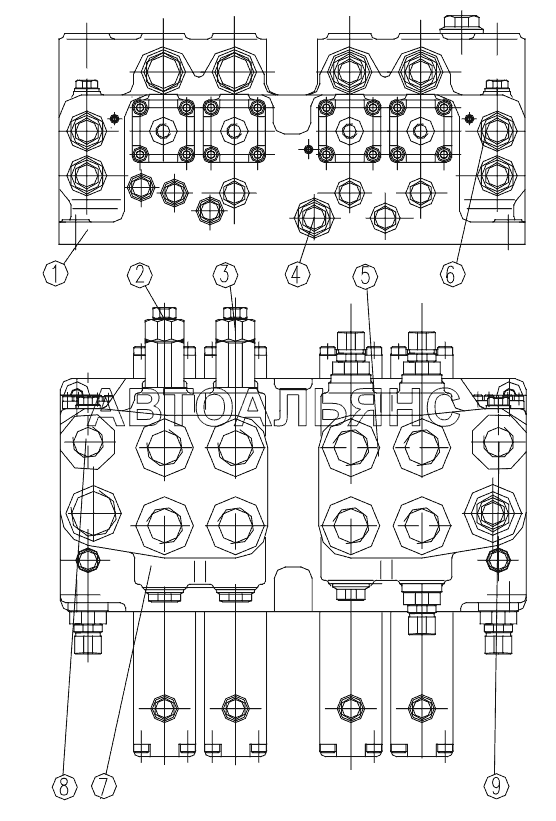

803000400 Multi-channel valve QY25K5-I. Каталог 2009г.

111201610 Inlet and outlet piping QY25K5-I 111201534 Guide control's Piping Plan QY25K5-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve body

Заводской номер: 12103692 Количество на модель: 1
12103692
1
2

Номер детали на чертеже:

2

valve

Заводской номер: 803002347 Количество на модель: 2
803002347
2
3

Номер детали на чертеже:

3

valve

Заводской номер: 803000433 Количество на модель: 1
803000433
1
4

Номер детали на чертеже:

4

Valve 2

Заводской номер: 803002347 Количество на модель: 1
803002347
1
5

Номер детали на чертеже:

5

Valve for telescoping and elevating

Заводской номер: 12102293 Количество на модель: 1
12102293
1
6

Номер детали на чертеже:

6

High pressure valve

Заводской номер: 12102316 Количество на модель: 2
12102316
2
7

Номер детали на чертеже:

7

Valve for main winch and auxiliary winch

Заводской номер: 12102295 Количество на модель: 1
12102295
1
8

Номер детали на чертеже:

8

Valve for pump 2 inlet

Заводской номер: 12102294 Количество на модель: 1
12102294
1
9

Номер детали на чертеже:

9

Valve for pump 1 inlet

Заводской номер: 12102292 Количество на модель: 1
12102292
1
