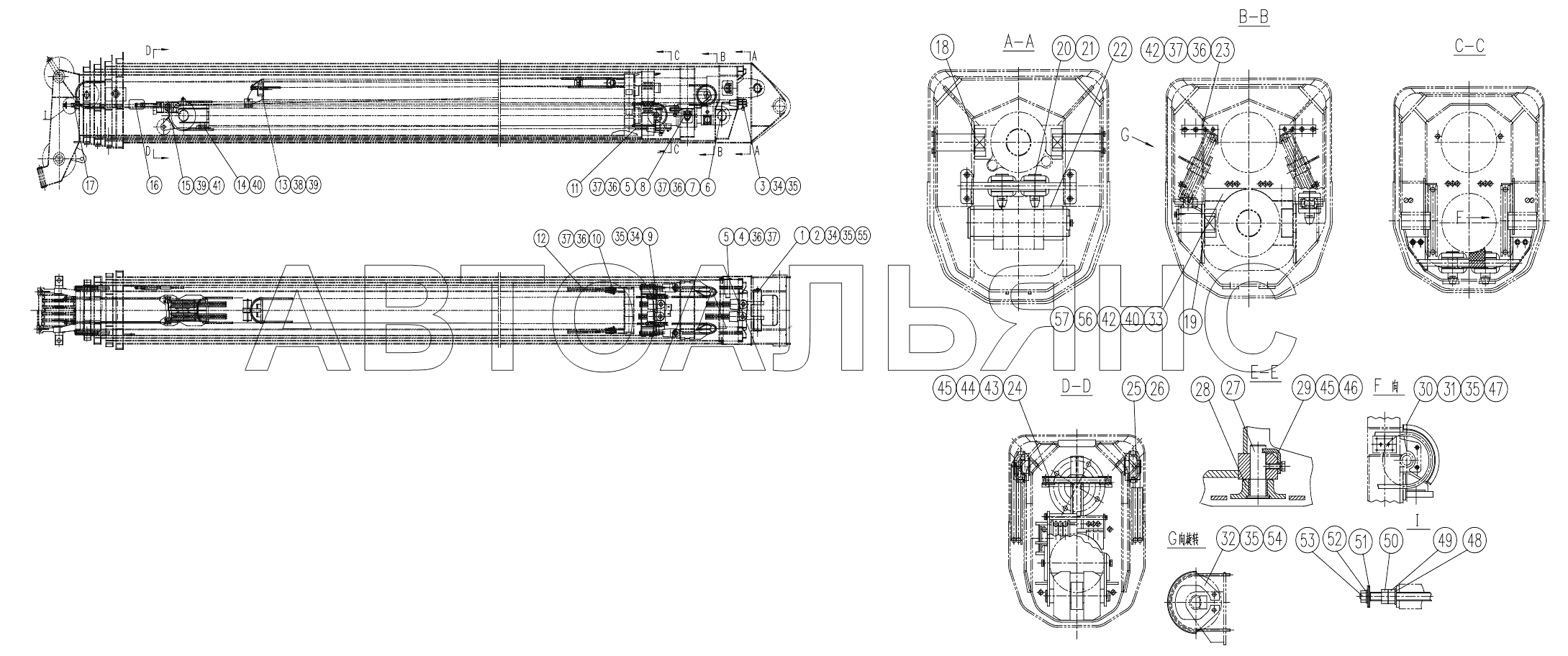

111202220 Telescoping Units QY25K5-I. Каталог 2009г.

111200855 Pulley Assembly QY25K5-I 111201300 Rope Seat QY25K5-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pin Shaft

Заводской номер: 111201287 Количество на модель: 1
111201287
1
2

Номер детали на чертеже:

2

Baffle

Заводской номер: 111201288 Количество на модель: 1
111201288
1
3

Номер детали на чертеже:

3

Rope Seat

Заводской номер: 111201289 Количество на модель: 1
111201289
1
4

Номер детали на чертеже:

4

Pin Shaft

Заводской номер: 111201295 Количество на модель: 2
111201295
2
5

Номер детали на чертеже:

5

Shaft Plate

Заводской номер: 111201296 Количество на модель: 4
111201296
4
6

Номер детали на чертеже:

6

Pin Shaft

Заводской номер: 111201297 Количество на модель: 1
111201297
1
7

Номер детали на чертеже:

7

Baffle

Заводской номер: 111201298 Количество на модель: 1
111201298
1
8

Номер детали на чертеже:

8

Pin Shaft

Заводской номер: 111201299 Количество на модель: 2
111201299
2
9

Номер детали на чертеже:

9

Rope Seat

Заводской номер: 111201300 Количество на модель: 1
111201300
1
10

Номер детали на чертеже:

10

Shaft Plate

Заводской номер: 111200872 Количество на модель: 2
111200872
2
11

Номер детали на чертеже:

11

Thick Rope I

Заводской номер: 111202221 Количество на модель: 2
111202221
2
12

Номер детали на чертеже:

12

Thick Rope II

Заводской номер: 111202222 Количество на модель: 2
111202222
2
13

Номер детали на чертеже:

13

Guide Rack

Заводской номер: 111201309 Количество на модель: 1
111201309
1
14

Номер детали на чертеже:

14

Rope Roller

Заводской номер: 111201323 Количество на модель: 1
111201323
1
15

Номер детали на чертеже:

15

Guide Sheave

Заводской номер: 111201324 Количество на модель: 1
111201324
1
16

Номер детали на чертеже:

16

Thin Rope I

Заводской номер: 111202223 Количество на модель: 1
111202223
1
17

Номер детали на чертеже:

17

Thin Rope II

Заводской номер: 111202224 Количество на модель: 1
111202224
1
18

Номер детали на чертеже:

18

Mat

Заводской номер: 111201350 Количество на модель: 4
111201350
4
19

Номер детали на чертеже:

19

Mat

Заводской номер: 111201351 Количество на модель: 4
111201351
4
20

Номер детали на чертеже:

20

Pin Shaft

Заводской номер: 111201352 Количество на модель: 6
111201352
6
21

Номер детали на чертеже:

21

Clip

Заводской номер: 111201950 Количество на модель: 6
111201950
6
22

Номер детали на чертеже:

22

Sleeve

Заводской номер: 111201353 Количество на модель: 2
111201353
2
23

Номер детали на чертеже:

23

Rope Holder

Заводской номер: 111201354 Количество на модель: 2
111201354
2
24

Номер детали на чертеже:

24

Rope Holder

Заводской номер: 112100785 Количество на модель: 2
112100785
2
25

Номер детали на чертеже:

25

Pin Shaft

Заводской номер: 111201356 Количество на модель: 2
111201356
2
26

Номер детали на чертеже:

26

Wheel

Заводской номер: 111201357 Количество на модель: 2
111201357
2
27

Номер детали на чертеже:

27

Pin Shaft

Заводской номер: 112100789 Количество на модель: 2
112100789
2
28

Номер детали на чертеже:

28

Sheeve

Заводской номер: 112100787 Количество на модель: 2
112100787
2
29

Номер детали на чертеже:

29

Retain Plate

Заводской номер: 112100790 Количество на модель: 2
112100790
2
30

Номер детали на чертеже:

30

Rope Holder

Заводской номер: 111201358 Количество на модель: 1
111201358
1
31

Номер детали на чертеже:

31

Rope Holder

Заводской номер: 111201362 Количество на модель: 1
111201362
1
32

Номер детали на чертеже:

32

Rope Holder

Заводской номер: 112100794 Количество на модель: 2
112100794
2
33

Номер детали на чертеже:

33

Sheeve

Заводской номер: 111202047 Количество на модель: 2
111202047
2
34

Номер детали на чертеже:

34

Bolt M10x30

Заводской номер: 805100038 Количество на модель: 12
805100038
12
35

Номер детали на чертеже:

35

Шайба 10

Заводской номер: 805300014 Количество на модель: 16
805300014
16
36

Номер детали на чертеже:

36

Болт М8х20

Заводской номер: 805000018 Количество на модель: 16
805000018
16
37

Номер детали на чертеже:

37

Шайба 8

Заводской номер: 805300010 Количество на модель: 20
805300010
20
38

Номер детали на чертеже:

38

Bolt

Заводской номер: 805100047 Количество на модель: 4
805100047
4
39

Номер детали на чертеже:

39

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
40

Номер детали на чертеже:

40

Bolt M8x25

Заводской номер: 805100232 Количество на модель: 4
805100232
4
41

Номер детали на чертеже:

41

Болт M12x40

Заводской номер: 805000045 Количество на модель: 4
805000045
4
42

Номер детали на чертеже:

42

Шайба 8

Заводской номер: 805300069 Количество на модель: 8
805300069
8
43

Номер детали на чертеже:

43

Bolt M6x35

Заводской номер: 805000232 Количество на модель: 2
805000232
2
44

Номер детали на чертеже:

44

Гайка М6

Заводской номер: 805200053 Количество на модель: 2
805200053
2
45

Номер детали на чертеже:

45

Шайба М6

Заводской номер: 805300030 Количество на модель: 4
805300030
4
46

Номер детали на чертеже:

46

Болт М6х16

Заводской номер: 805000322 Количество на модель: 2
805000322
2
47

Номер детали на чертеже:

47

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
48

Номер детали на чертеже:

48

Шайба 20

Заводской номер: 805300112 Количество на модель: 4
805300112
4
49

Номер детали на чертеже:

49

Гайка М20

Заводской номер: 805200052 Количество на модель: 4
805200052
4
50

Номер детали на чертеже:

50

Nut M20

Заводской номер: 805200160 Количество на модель: 4
805200160
4
51

Номер детали на чертеже:

51

Шайба 16

Заводской номер: 805300111 Количество на модель: 8
805300111
8
52

Номер детали на чертеже:

52

Шайба 16

Заводской номер: 805300013 Количество на модель: 4
805300013
4
53

Номер детали на чертеже:

53

Гайка

Заводской номер: 805200098 Количество на модель: 4
805200098
4
54

Номер детали на чертеже:

54

Болт М8х16

Заводской номер: 805000033 Количество на модель: 4
805000033
4
55

Номер детали на чертеже:

55

Sleeve

Заводской номер: 111201385 Количество на модель: 2
111201385
2
56

Номер детали на чертеже:

56

Plate

Заводской номер: 111201386 Количество на модель: 1
111201386
1
57

Номер детали на чертеже:

57

Plate

Заводской номер: 111201387 Количество на модель: 1
111201387
1
