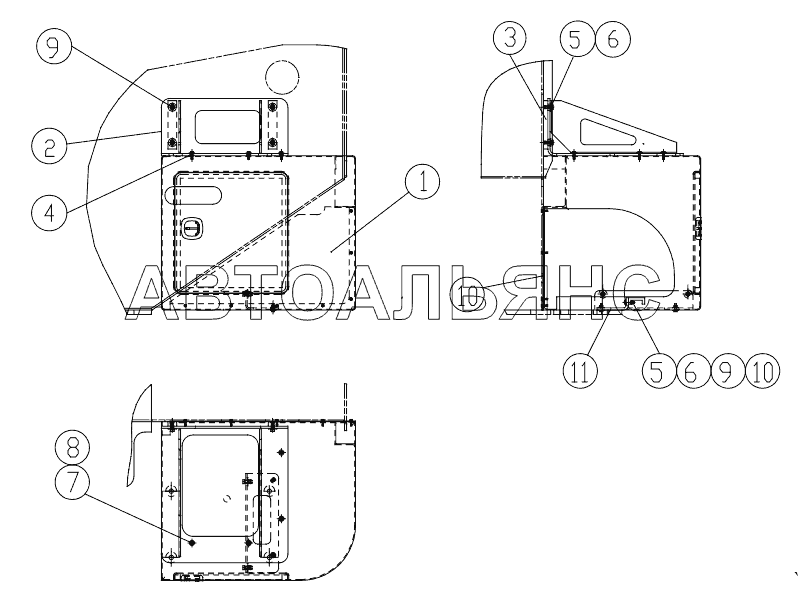

111201689 Hood QY25K5-I. Каталог 2009г.

QY25K5.18 Boom Head Single Sheave QY25K5-I 111202101 Hood QY25K5-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hood

Заводской номер: 111202101 Количество на модель: 1
111202101
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 111201685 Количество на модель: 1
111201685
1
3

Номер детали на чертеже:

3

Nut Plate

Заводской номер: 111201688 Количество на модель: 2
111201688
2
4

Номер детали на чертеже:

4

Болт М8х25

Заводской номер: 805000017 Количество на модель: 4
805000017
4
5

Номер детали на чертеже:

5

Болт М12х30

Заводской номер: 805000716 Количество на модель: 4
805000716
4
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 805300018 Количество на модель: 6
805300018
6
7

Номер детали на чертеже:

7

Шайба 8

Заводской номер: 805300010 Количество на модель: 6
805300010
6
8

Номер детали на чертеже:

8

Шайба 8

Заводской номер: 805300117 Количество на модель: 8
805300117
8
9

Номер детали на чертеже:

9

Washer

Заводской номер: 805300113 Количество на модель: 6
805300113
6
10

Номер детали на чертеже:

10

Гайка М12

Заводской номер: 805200049 Количество на модель: 1
805200049
1
11

Номер детали на чертеже:

11

Nut Plate

Заводской номер: 111201690 Количество на модель: 1
111201690
1
