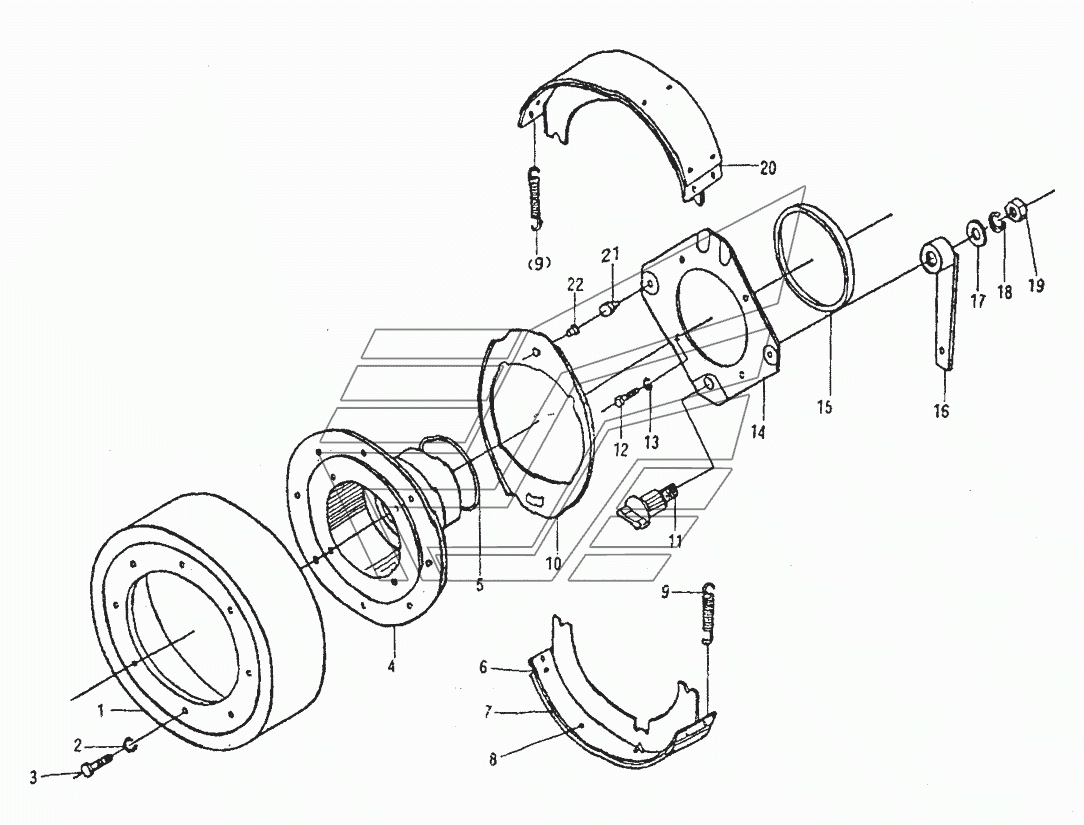

ZL40A.13.1 Парковочный тормоз LW-541F. Каталог 2010г.

ZL50E.9.6 / ZL50E.9.7 Тормозной пневмоцилиндр LW-541F 560F.7.1 Рабочая гидравлическая система LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
19
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тормозной барабан

Заводской номер: YCX-4 Количество на модель: 1
YCX-4
1
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
3

Номер детали на чертеже:

3

Болт М12х1,25х30

Заводской номер: GB5786-86 Количество на модель: 8
GB5786-86
8
4

Номер детали на чертеже:

4

Фланец

Заводской номер: ZL40.13.1-3 Количество на модель: 1
ZL40.13.1-3
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
6

Номер детали на чертеже:

6

Узел тормозной колодки (II)

Заводской номер: YCX.4,1 Количество на модель: 1
YCX.4,1
1
7

Номер детали на чертеже:

7

Вкладыш

Заводской номер: YCX2-1 Количество на модель: 2
YCX2-1
2
8

Номер детали на чертеже:

8

Заклепка 5х12

Заводской номер: GB872-86 Количество на модель: 12
GB872-86
12
9

Номер детали на чертеже:

9

Пружина

Заводской номер: YCX-3 Количество на модель: 4
YCX-3
4
10

Номер детали на чертеже:

10

Пластина

Заводской номер: YCX.3-1 Количество на модель: 1
YCX.3-1
1
11

Номер детали на чертеже:

11

Стержень

Заводской номер: YCX-1 Количество на модель: 1
YCX-1
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
14

Номер детали на чертеже:

14

Якорная пластина

Заводской номер: YCX.1 Количество на модель: 1
YCX.1
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: YCX.1-3 Количество на модель: 1
YCX.1-3
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: YCX-2 Количество на модель: 1
YCX-2
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: GB95-85 Количество на модель: 1
GB95-85
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: GB41-86 Количество на модель: 1
GB41-86
1
21

Номер детали на чертеже:

21

Заклепка

Заводской номер: YCX.1l-2 Количество на модель: 2
YCX.1l-2
2
22

Номер детали на чертеже:

22

Заклепка

Заводской номер: YCX.3-2 Количество на модель: 1
YCX.3-2
1
