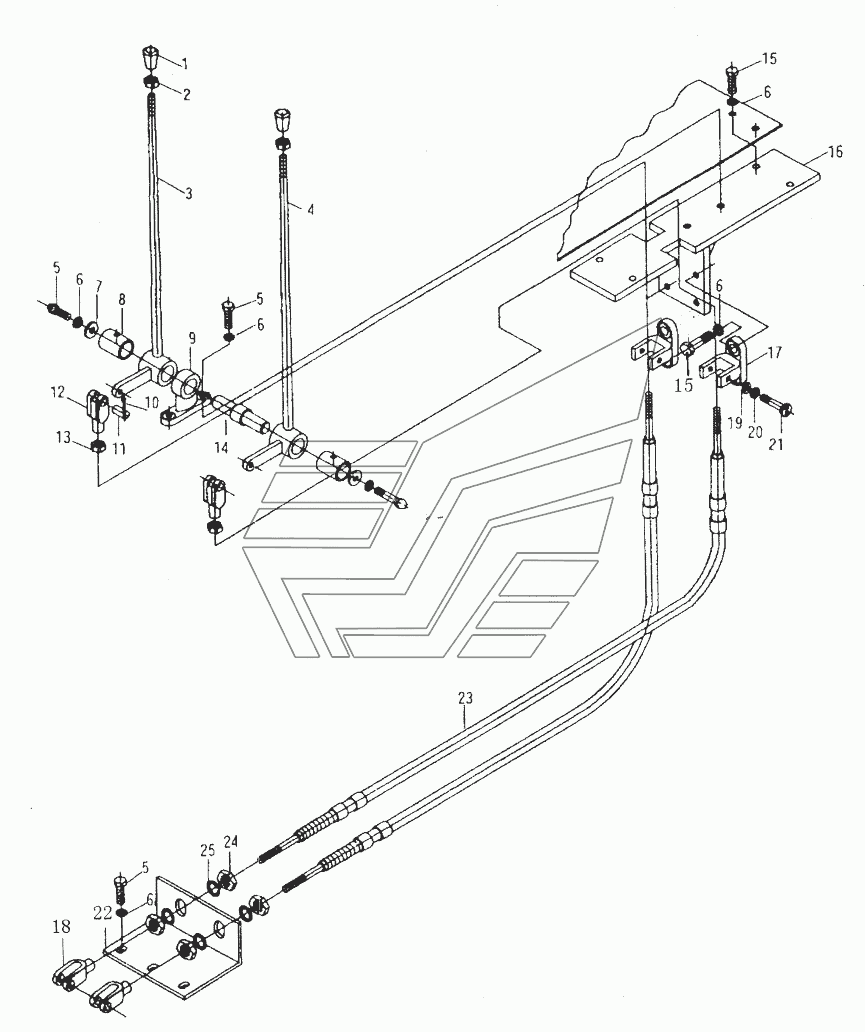

LW560F.7.1.14 Система управления LW-541F. Каталог 2010г.

LW560F.2.1 Система управления трансмиссией LW-541F Переднее шасси LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ручка

Заводской номер: Z5G7.3-1 Количество на модель: 2
Z5G7.3-1
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: GB6172-86 Количество на модель: 2
GB6172-86
2
3

Номер детали на чертеже:

3

Рычаг подъема

Заводской номер: LW560R7.1.14.2 Количество на модель: 1
LW560R7.1.14.2
1
4

Номер детали на чертеже:

4

Рычаг наклона

Заводской номер: LW560F.7.1.14.3 Количество на модель: 1
LW560F.7.1.14.3
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5783-86.. Количество на модель: 2
GB5783-86..
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: ZL50(II).10.7-3 Количество на модель: 2
ZL50(II).10.7-3
2
7

Номер детали на чертеже:

7

Bearing

Заводской номер: GB/T276-94 Количество на модель: 4
GB/T276-94
4
8

Номер детали на чертеже:

8

Втулка

Заводской номер: ZL50(II).10.7-1 Количество на модель: 2
ZL50(II).10.7-1
2
9

Номер детали на чертеже:

9

Опорная поверхность

Заводской номер: ZL50.10.7-1 Количество на модель: 1
ZL50.10.7-1
1
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
12

Номер детали на чертеже:

12

Соединительный элемент

Заводской номер: ZL40.7.5-2 Количество на модель: 2
ZL40.7.5-2
2
13

Номер детали на чертеже:

13

ГАЙКА M16x1.5

Заводской номер: GB6173-86 Количество на модель: 4
GB6173-86
4
14

Номер детали на чертеже:

14

Вал

Заводской номер: ZL50(II).10.7-2 Количество на модель: 1
ZL50(II).10.7-2
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
16

Номер детали на чертеже:

16

Платформа

Заводской номер: LW560F.7.1.14.1 Количество на модель: 1
LW560F.7.1.14.1
1
17

Номер детали на чертеже:

17

Опорная поверхность скобы

Заводской номер: ZL50.10.7-6 Количество на модель: 2
ZL50.10.7-6
2
18

Номер детали на чертеже:

18

Скоба

Заводской номер: L40.10.7-7 Количество на модель: 2
L40.10.7-7
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
20

Номер детали на чертеже:

20

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
21

Номер детали на чертеже:

21

Стопорный винт

Заводской номер: Z150.10.7-4 Количество на модель: 4
Z150.10.7-4
4
22

Номер детали на чертеже:

22

Пластина

Заводской номер: ZL50.10.7-5A Количество на модель: 1
ZL50.10.7-5A
1
23

Номер детали на чертеже:

23

Гибкий вал

Заводской номер: ZL50E.7.1.17.2 Количество на модель: 2
ZL50E.7.1.17.2
2
24

Номер детали на чертеже:

24

Гайка М12х1,25

Заводской номер: GB808-88 Количество на модель:
GB808-88
