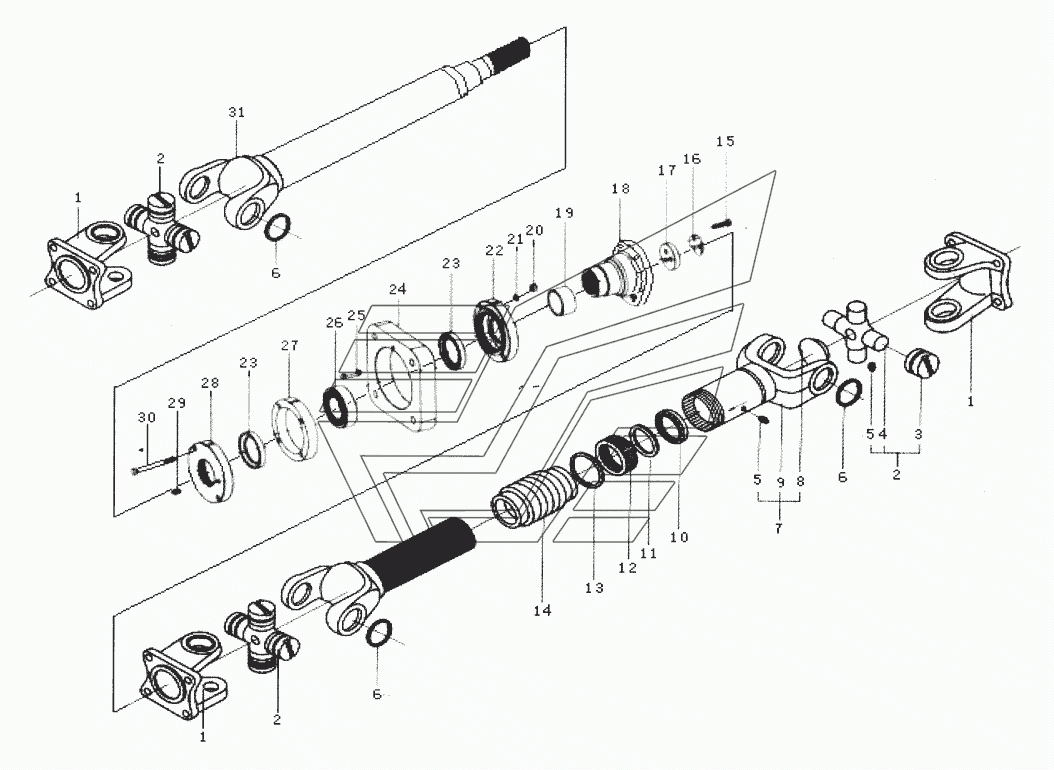

540F.3.1 Передний передающий вал LW-541F. Каталог 2010г.

ZL40.3.200A Топливный фильтр LW-541F 540F.3.2 Задний передающий вал LW-541F

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Обойма фланца

Заводской номер: 2201С-023 Количество на модель: 3

2201С-023

3

2

Номер детали на чертеже:

2

Универсальное соединение

Заводской номер: 2201С-030 Количество на модель: 3

2201С-030

3

3

Номер детали на чертеже:

3

Цапфа

Заводской номер: 804705К2 Количество на модель: 12

804705К2

12

4

Номер детали на чертеже:

4

Универсальн крестовое соединение

Заводской номер: 2201С-031 Количество на модель: 3

2201С-031

3

5

Номер детали на чертеже:

5

Grease Fitting

Заводской номер: Q70001 Количество на модель: 4

Q70001

4

6

Номер детали на чертеже:

6

Пружинное стопорное кольцо

Заводской номер: 2201С-026 Количество на модель: 6

2201С-026

6

7

Номер детали на чертеже:

7

Обойма втулки

Заводской номер: 2201D-050 Количество на модель: 1

2201D-050

1

8

Номер детали на чертеже:

8

Колпачок вилки

Заводской номер: 2201D-052 Количество на модель: 1

2201D-052

1

9

Номер детали на чертеже:

9

Шлицевая вилка

Заводской номер: 2201D-051 Количество на модель: 1

2201D-051

1

10

Номер детали на чертеже:

10

Уплотнение

Заводской номер: 2201D-061 Количество на модель: 1

2201D-061

1

11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 2201D-062 Количество на модель: 1

2201D-062

1

12

Номер детали на чертеже:

12

Масляный колпачок уплотнения

Заводской номер: 2202С-011 Количество на модель: 1

2202С-011

1

13

Номер детали на чертеже:

13

Пружинное стопорное кольцо

Заводской номер: 2201D-016 Количество на модель: 1

2201D-016

1

14

Номер детали на чертеже:

14

Пылезащитная чашка

Заводской номер: 404202В Количество на модель: 1

404202В

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: GB5783-86 Количество на модель: 2

GB5783-86

2

16

Номер детали на чертеже:

16

Lock Plate

Заводской номер: 85Z.1.3-5 Количество на модель: 1

85Z.1.3-5

1

17

Номер детали на чертеже:

17

Plate

Заводской номер: 85Z.1.3-6 Количество на модель: 1

85Z.1.3-6

1

18

Номер детали на чертеже:

18

Обойма

Заводской номер: 85Z.1.3-7 Количество на модель: 1

85Z.1.3-7

1

19

Номер детали на чертеже:

19

Труба

Заводской номер: Z5G1.2-3 Количество на модель: 1

Z5G1.2-3

1

20

Номер детали на чертеже:

20

Гайка

Заводской номер: GB6170-86 Количество на модель: 4

GB6170-86

4

21

Номер детали на чертеже:

21

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4

GB93-87

4

22

Номер детали на чертеже:

22

Front Bearing Seat

Заводской номер: ZL40E.4-10 Количество на модель: 1

ZL40E.4-10

1

23

Номер детали на чертеже:

23

Опорная поверхность подшипника

Заводской номер: Z5G1.2-2 Количество на модель: 1

Z5G1.2-2

1

24

Номер детали на чертеже:

24

Стопорная шпилька

Заводской номер: ZL40E.4-11 Количество на модель: 1

ZL40E.4-11

1

25

Номер детали на чертеже:

25

Подшипник

Заводской номер: GB286-64 Количество на модель: 1

GB286-64

1

26

Номер детали на чертеже:

26

Seal

Заводской номер: ZL50.4-6 Количество на модель: 1

ZL50.4-6

1

27

Номер детали на чертеже:

27

Seal

Заводской номер: HG4-692-67 Количество на модель: 2

HG4-692-67

2

28

Номер детали на чертеже:

28

Bearing Seat

Заводской номер: ZL40E.4-8 Количество на модель: 1

ZL40E.4-8

1

29

Номер детали на чертеже:

29

Заглушка для смазки

Заводской номер: GB1152-79 Количество на модель: 1

GB1152-79

1

30

Номер детали на чертеже:

30

Болт

Заводской номер: GB5782-86 Количество на модель: 4

GB5782-86

4

31

Номер детали на чертеже:

31

Шлицевая вал-вилка

Заводской номер: ZL50.4.00-20 Количество на модель: 1

ZL50.4.00-20

1
