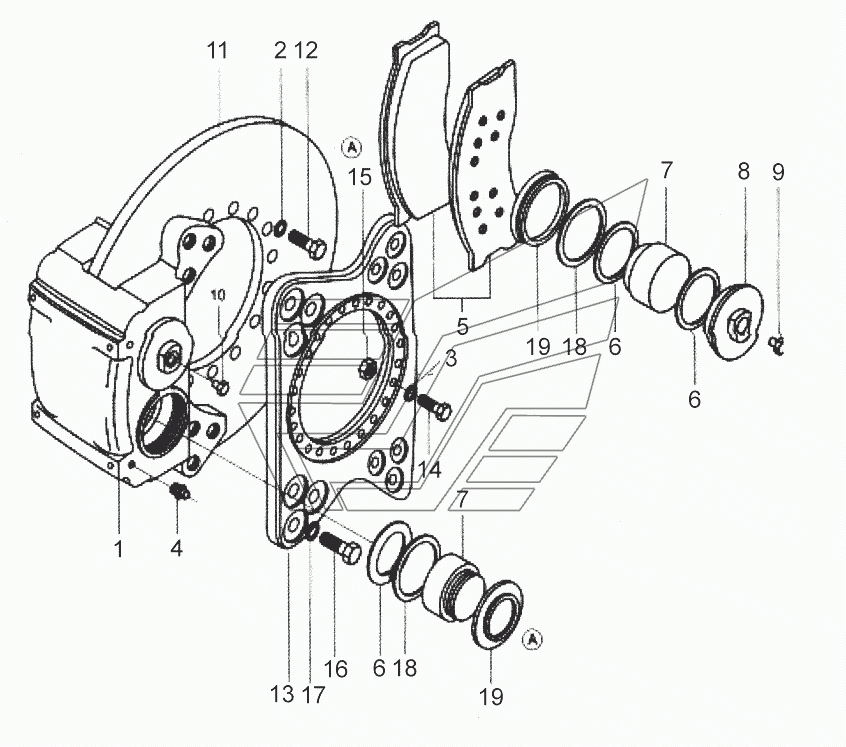

72006036 Двойной дисковый тормоз LW-541F. Каталог 2010г.

83228300 Планетарный редуктор LW-541F Обод колеса LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
8
9
10
11
12
13
14
15
16
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Узел дискового тормоза

Заводской номер: 75700433 Количество на модель: 2
75700433
2
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 16
GB93-87
16
4

Номер детали на чертеже:

4

Пробка для сброса воздуха

Заводской номер: 75700442 Количество на модель: 4
75700442
4
5

Номер детали на чертеже:

5

Узел тормозной колодки

Заводской номер: 75700434 Количество на модель: 4
75700434
4
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: GB1235-76 Количество на модель: 8
GB1235-76
8
7

Номер детали на чертеже:

7

Поршень

Заводской номер: 75700440 Количество на модель: 8
75700440
8
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 75700443 Количество на модель: 4
75700443
4
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 75700458 Количество на модель: 4
75700458
4
9

Номер детали на чертеже:

9

Заглушка

Заводской номер: 75700459 Количество на модель: 2
75700459
2
10

Номер детали на чертеже:

10

Заглушка

Заводской номер: 75700441 Количество на модель: 8
75700441
8
11

Номер детали на чертеже:

11

Тормозной диск

Заводской номер: 72006561 Количество на модель: 1
72006561
1
12

Номер детали на чертеже:

12

Болт M18x40

Заводской номер: 75502011 Количество на модель: 16
75502011
16
13

Номер детали на чертеже:

13

Корпус основания

Заводской номер: 75700436 Количество на модель: 1
75700436
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 75700462 Количество на модель: 24
75700462
24
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 75502502 Количество на модель: 24
75502502
24
16

Номер детали на чертеже:

16

Болт

Заводской номер: 75502139 Количество на модель: 12
75502139
12
18

Номер детали на чертеже:

18

Уплотнитель

Заводской номер: 75700439 Количество на модель: 8
75700439
8
19

Номер детали на чертеже:

19

Пыленепроницаемое кольцо

Заводской номер: 75700438 Количество на модель: 8
75700438
8
