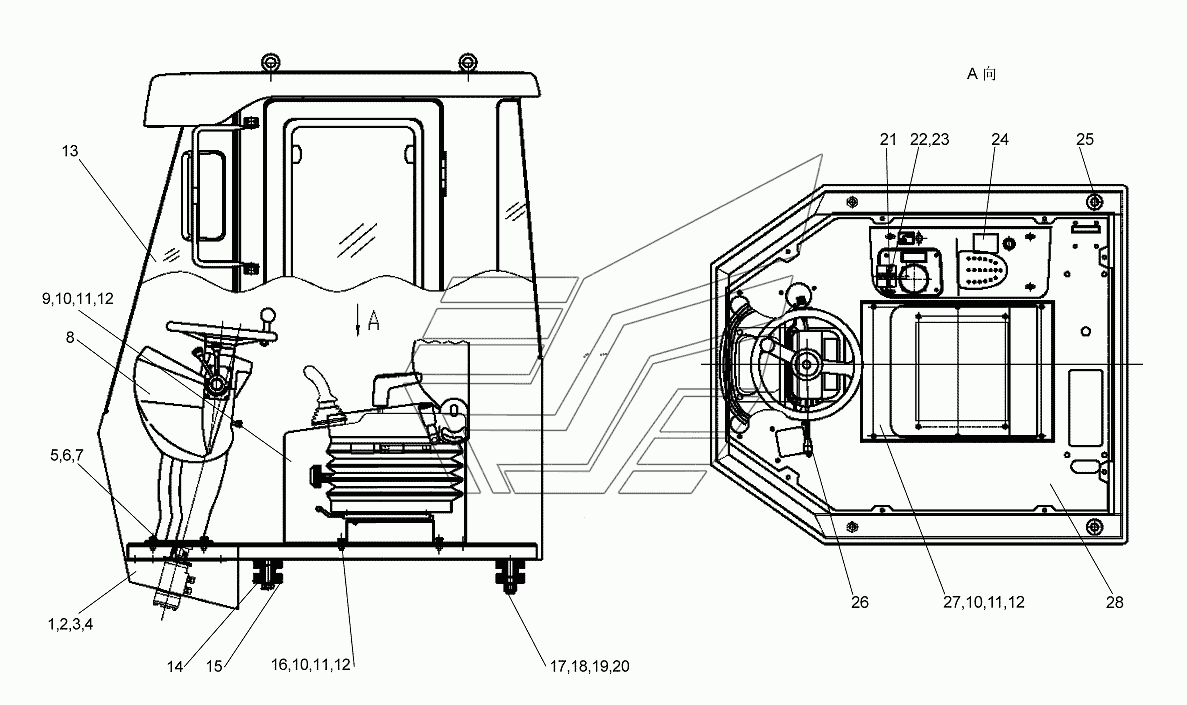

Кабина 300KNII LW300KN. Каталог 2013г.

Сиденье в сборе 801968890 XGZY03-AII LW300KN Кабина 300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передняя обшивка

Заводской номер: 252601639 Количество на модель: 1
252601639
1
2

Номер детали на чертеже:

2

Болт М8х25

Заводской номер: 805000017 Количество на модель: 6
805000017
6
3

Номер детали на чертеже:

3

Шайба 8

Заводской номер: 805300117 Количество на модель: 6
805300117
6
4

Номер детали на чертеже:

4

Шайба 8

Заводской номер: 805300010 Количество на модель: 6
805300010
6
5

Номер детали на чертеже:

5

Болт M12x35

Заводской номер: 805000048 Количество на модель: 4
805000048
4
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
8

Номер детали на чертеже:

8

Приборная коробка в сборе

Заводской номер: 252606450 Количество на модель: 1
252606450
1
9

Номер детали на чертеже:

9

Коробка управления

Заводской номер: 252101611 Количество на модель: 1
252101611
1
10

Номер детали на чертеже:

10

Болт М10х25

Заводской номер: 805000727 Количество на модель: 14
805000727
14
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300017 Количество на модель: 14
805300017
14
12

Номер детали на чертеже:

12

Шайба 10

Заводской номер: 805300014 Количество на модель: 14
805300014
14
13

Номер детали на чертеже:

13

Сборка водительской кабины

Заводской номер: 252606679 Количество на модель: 1
252606679
1
14

Номер детали на чертеже:

14

Амортизатор в сборе

Заводской номер: 252800192 Количество на модель: 4
252800192
4
15

Номер детали на чертеже:

15

Перегородка

Заводской номер: 252800195 Количество на модель: 8
252800195
8
16

Номер детали на чертеже:

16

Сиденье

Заводской номер: 801968890 Количество на модель: 1
801968890
1
17

Номер детали на чертеже:

17

Болт M24x130

Заводской номер: 805000060 Количество на модель: 4
805000060
4
18

Номер детали на чертеже:

18

Шайба 24

Заводской номер: 805300034 Количество на модель: 4
805300034
4
19

Номер детали на чертеже:

19

Шайба 24

Заводской номер: 805300021 Количество на модель: 4
805300021
4
20

Номер детали на чертеже:

20

Гайка M24

Заводской номер: 805200117 Количество на модель: 2
805200117
2
21

Номер детали на чертеже:

21

Маркировка управления одноручной рукояткой

Заводской номер: 252101425 Количество на модель: 1
252101425
1
22

Номер детали на чертеже:

22

Знак управления опрокидывающим бункером

Заводской номер: 252101530 Количество на модель: 1
252101530
1
23

Номер детали на чертеже:

23

Знак управления стрелой

Заводской номер: 252101529 Количество на модель: 1
252101529
1
24

Номер детали на чертеже:

24

Знак безопасности

Заводской номер: 819906043 Количество на модель: 1
819906043
1
25

Номер детали на чертеже:

25

Укупорка

Заводской номер: 252102605 Количество на модель: 4
252102605
4
26

Номер детали на чертеже:

26

Частотно-следящая управления с изменяемой скоростью

Заводской номер: 252101538 Количество на модель: 1
252101538
1
27

Номер детали на чертеже:

27

Монтажная панель сиденья

Заводской номер: 251805764 Количество на модель: 1
251805764
1
28

Номер детали на чертеже:

28

Резиновый пол

Заводской номер: 252605115 Количество на модель: 1
252605115
1
