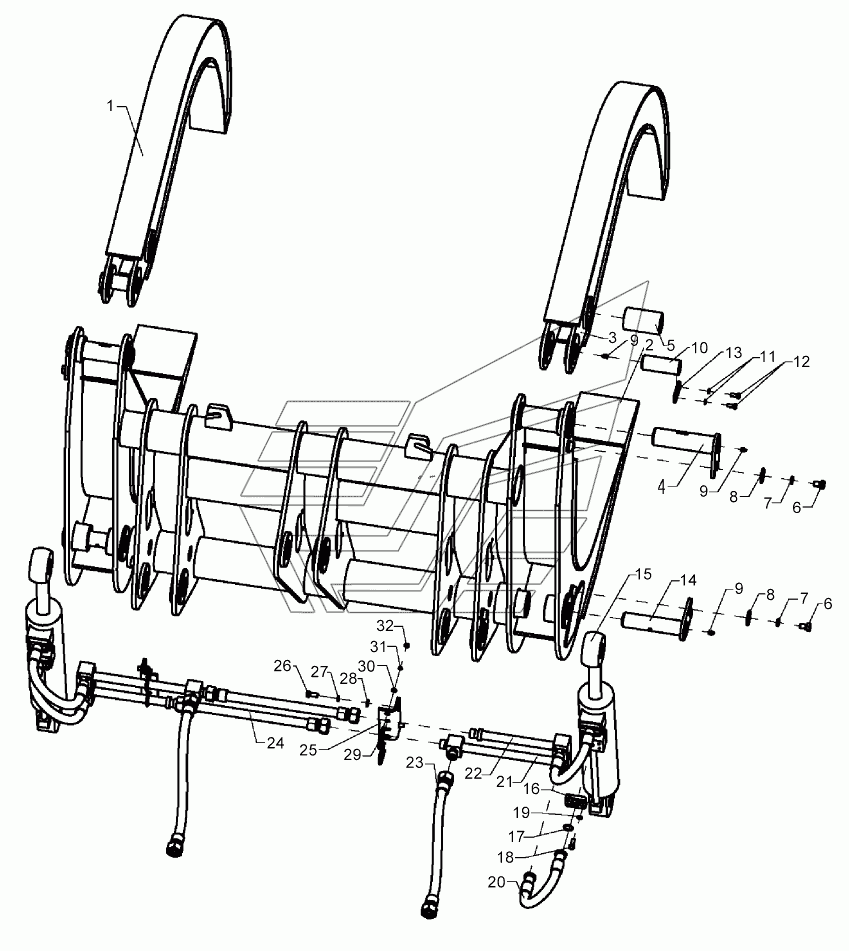

Захват в сборе (стыковой) 251900956 LW300KN. Каталог 2013г.

Ковш-лопата 252604852 (Скальная ковш-лопата с шестью шатунами 1.5мЗ) LW300KN Захват в сборе (Ключ вразбежку) 251901114 LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Левый верхний корпус ключа

Заводской номер: 251900966 Количество на модель: 1
251900966
1
2

Номер детали на чертеже:

2

Нижний корпус клещей

Заводской номер: 251900957 Количество на модель: 1
251900957
1
3

Номер детали на чертеже:

3

Правый верхний корпус ключа

Заводской номер: 251900973 Количество на модель: 1
251900973
1
4

Номер детали на чертеже:

4

Вал штифта

Заводской номер: 250100357 Количество на модель: 2
250100357
2
5

Номер детали на чертеже:

5

Втулка вала

Заводской номер: 250100403 Количество на модель: 2
250100403
2
6

Номер детали на чертеже:

6

Болт М16х25

Заводской номер: 805000022 Количество на модель: 7
805000022
7
7

Номер детали на чертеже:

7

Шайба 16

Заводской номер: 805300011 Количество на модель: 7
805300011
7
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 251500112 Количество на модель: 7
251500112
7
9

Номер детали на чертеже:

9

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 7
801100336
7
10

Номер детали на чертеже:

10

Вал штифта

Заводской номер: 250100356 Количество на модель: 2
250100356
2
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
12

Номер детали на чертеже:

12

Болт М10х25

Заводской номер: 805001924 Количество на модель: 4
805001924
4
13

Номер детали на чертеже:

13

Запорная планка

Заводской номер: 250100359 Количество на модель: 2
250100359
2
14

Номер детали на чертеже:

14

Вал штифта

Заводской номер: 250100358 Количество на модель: 2
250100358
2
15

Номер детали на чертеже:

15

Цилиндр захвата

Заводской номер: 803004299 Количество на модель: 2
803004299
2
16

Номер детали на чертеже:

16

Фланец типа отделения

Заводской номер: 250100783 Количество на модель: 8
250100783
8
17

Номер детали на чертеже:

17

О-образное кольцо 25x3.55G

Заводской номер: 801100120 Количество на модель: 8
801100120
8
18

Номер детали на чертеже:

18

Болт М10х30

Заводской номер: 805000043 Количество на модель: 8
805000043
8
20

Номер детали на чертеже:

20

Резиновая типа F 16 II -800

Заводской номер: 250100363 Количество на модель: 4
250100363
4
21

Номер детали на чертеже:

21

Трехходовая соединительная труба

Заводской номер: 251900945 Количество на модель: 2
251900945
2
22

Номер детали на чертеже:

22

Стальная трубка

Заводской номер: 251900946 Количество на модель: 2
251900946
2
23

Номер детали на чертеже:

23

Гибкий рукав в сборе

Заводской номер: 250100667 Количество на модель: 2
250100667
2
24

Номер детали на чертеже:

24

Гибкий рукав в сборе

Заводской номер: 250100664 Количество на модель: 2
250100664
2
25

Номер детали на чертеже:

25

Трубодержатель

Заводской номер: 250100405 Количество на модель: 2
250100405
2
26

Номер детали на чертеже:

26

Болт М12х30

Заводской номер: 805000716 Количество на модель: 4
805000716
4
27

Номер детали на чертеже:

27

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
28

Номер детали на чертеже:

28

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
29

Номер детали на чертеже:

29

U-образный болт

Заводской номер: 250100404 Количество на модель: 4
250100404
4
30

Номер детали на чертеже:

30

Шайба 8

Заводской номер: 805300069 Количество на модель: 8
805300069
8
31

Номер детали на чертеже:

31

Шайба 8

Заводской номер: 805300010 Количество на модель: 8
805300010
8
32

Номер детали на чертеже:

32

Гайка М8

Заводской номер: 805200045 Количество на модель: 8
805200045
8
