Маслоцилиндр левой и правой стрелы 300KNII LW300KN. Каталог 2013г.

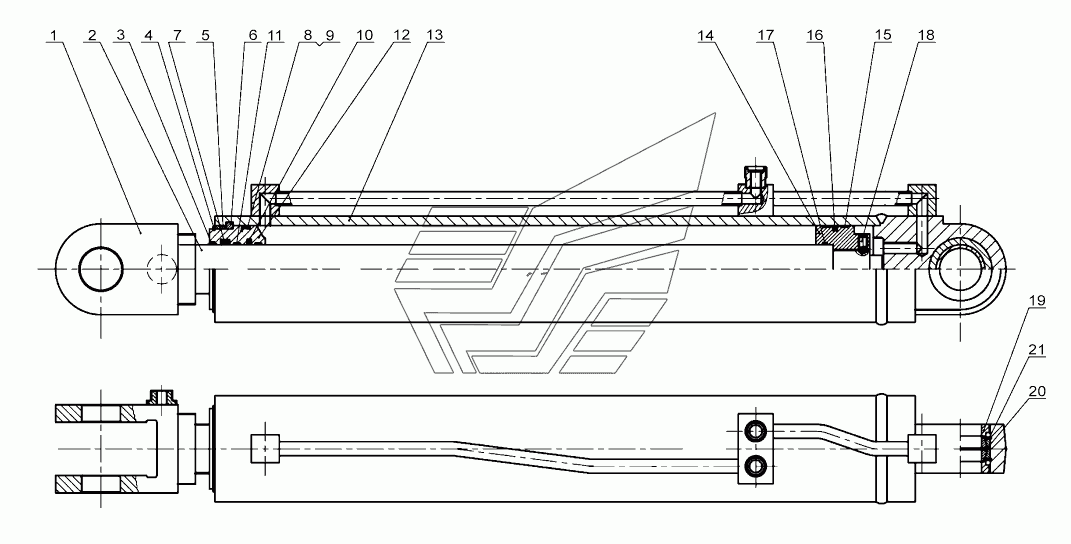

Цилиндр поворотного ковша 300KNII LW300KN Левый и правый поворотный цилиндр 300KNII LW300KN

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Головка поршневого штока

Заводской номер: XGYG01-128-01 Количество на модель: 1

XGYG01-128-01

1

2

Номер детали на чертеже:

2

Поршневой шток

Заводской номер: XGYG01-128-02 Количество на модель: 1

XGYG01-128-02

1

3

Номер детали на чертеже:

3

Кольцо защиты от пыли FС

Заводской номер: Fс70х8.5 Количество на модель: 1

Fс70х8.5

1

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: GВ894.1-86 Количество на модель: 1

GВ894.1-86

1

5

Номер детали на чертеже:

5

Упорное кольцо

Заводской номер: XGYG01-128-03 Количество на модель: 1

XGYG01-128-03

1

6

Номер детали на чертеже:

6

Звено захвата

Заводской номер: XGYG01-128-04 Количество на модель: 1

XGYG01-128-04

1

7

Номер детали на чертеже:

7

U-образное кольцо

Заводской номер: 70x85x11.4 Количество на модель: 1

70x85x11.4

1

8

Номер детали на чертеже:

8

O-образное кольцо

Заводской номер: GB1235-76,125x5.7 Количество на модель: 2

GB1235-76,125x5.7

2

9

Номер детали на чертеже:

9

Борткольцо

Заводской номер: XGYG01-128-10 Количество на модель: 1

XGYG01-128-10

1

10

Номер детали на чертеже:

10

Упорное кольцо

Заводской номер: S-55013,d70 Количество на модель: 1

S-55013,d70

1

11

Номер детали на чертеже:

11

Передаточный вал

Заводской номер: XGYG01-128-05 Количество на модель: 2

XGYG01-128-05

2

12

Номер детали на чертеже:

12

Направляющая втулка

Заводской номер: XGYG01-128-06 Количество на модель: 1

XGYG01-128-06

1

13

Номер детали на чертеже:

13

Корпус левого цилиндра

Заводской номер: XGYG01-128-07 Количество на модель: 1

XGYG01-128-07

1

14

Номер детали на чертеже:

14

Поршень

Заводской номер: XGYG01-128-08 Количество на модель: 1

XGYG01-128-08

1

15

Номер детали на чертеже:

15

Упорное кольцо для отверстия

Заводской номер: XGYG01-128-09 Количество на модель: 2

XGYG01-128-09

2

16

Номер детали на чертеже:

16

Кольцо Glyd

Заводской номер: S-55044,D125, Количество на модель: 1

S-55044,D125,

1

17

Номер детали на чертеже:

17

O-образное кольцо

Заводской номер: GB1235-76,75x3.1 Количество на модель: 1

GB1235-76,75x3.1

1

18

Номер детали на чертеже:

18

Крепежный винт

Заводской номер: GB79-85,M8x16 Количество на модель: 1

GB79-85,M8x16

1

19

Номер детали на чертеже:

19

Каркасное пылезащитное кольцо

Заводской номер: 9D00-590300-03,Ф60 Количество на модель: 2

9D00-590300-03,Ф60

2

20

Номер детали на чертеже:

20

Откидной подшипник

Заводской номер: GВ304.5-81 Количество на модель: 1

GВ304.5-81

1

21

Номер детали на чертеже:

21

Борткольцо

Заводской номер: GB893.1-86,90 Количество на модель: 2

GB893.1-86,90

2
