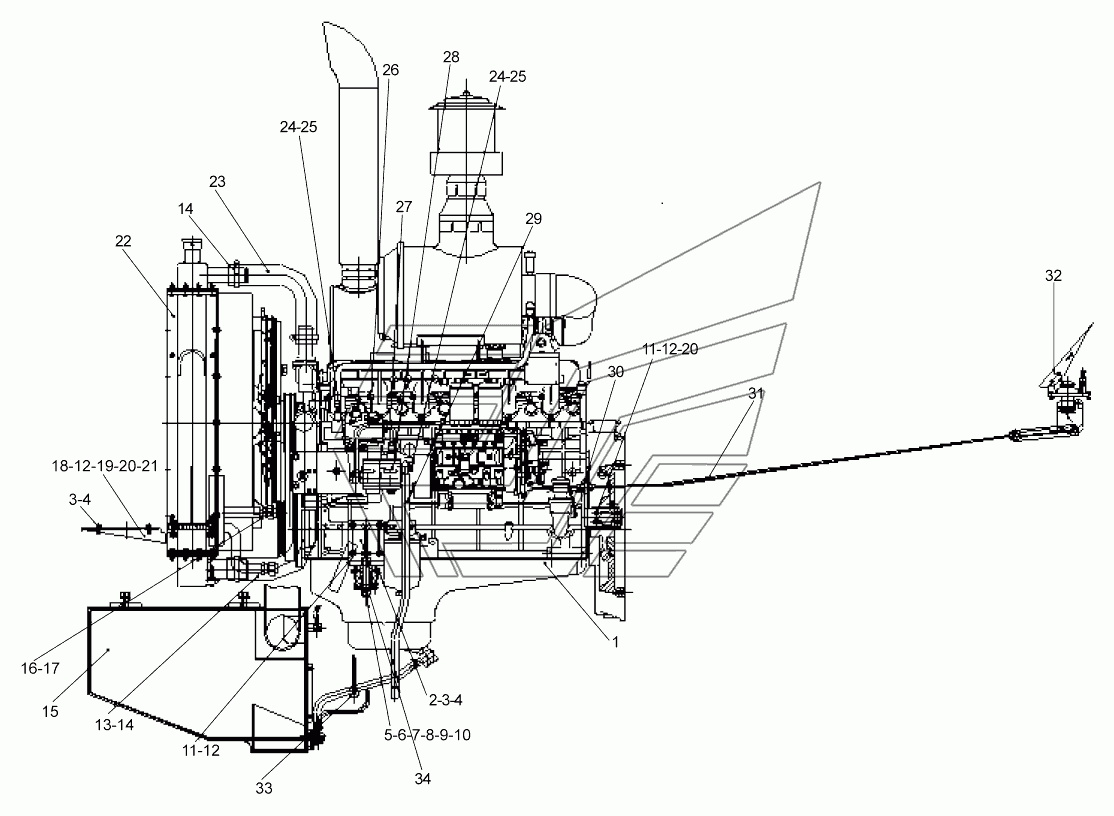

Система двигателя 252605746 LW300KN. Каталог 2013г.

Топливный бак 252605780 LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Дизель-мотор

Заводской номер: 800141100 Количество на модель: 1
800141100
1
2

Номер детали на чертеже:

2

Резиновая опора

Заводской номер: 801902728 Количество на модель: 2
801902728
2
3

Номер детали на чертеже:

3

Болт М10х25

Заводской номер: 805000727 Количество на модель: 14
805000727
14
4

Номер детали на чертеже:

4

Шайба 10

Заводской номер: 805300014 Количество на модель: 14
805300014
14
5

Номер детали на чертеже:

5

Нажимная планка

Заводской номер: 251900821 Количество на модель: 2
251900821
2
6

Номер детали на чертеже:

6

Регулировочная шайба

Заводской номер: 251900822 Количество на модель: 2
251900822
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 805000700 Количество на модель: 2
805000700
2
8

Номер детали на чертеже:

8

Шайба 16

Заводской номер: 805300013 Количество на модель: 2
805300013
2
9

Номер детали на чертеже:

9

Шайба 16

Заводской номер: 805300011 Количество на модель: 2
805300011
2
10

Номер детали на чертеже:

10

Гайка М16

Заводской номер: 805200051 Количество на модель: 2
805200051
2
11

Номер детали на чертеже:

11

Болт М12х30

Заводской номер: 805000716 Количество на модель: 16
805000716
16
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 805300018 Количество на модель: 20
805300018
20
13

Номер детали на чертеже:

13

Нижняя водяная труба

Заводской номер: 252700176 Количество на модель: 1
252700176
1
14

Номер детали на чертеже:

14

Хомут ф51-ф70

Заводской номер: 801900068 Количество на модель: 4
801900068
4
15

Номер детали на чертеже:

15

Топливный бак

Заводской номер: 252605780 Количество на модель: 1
252605780
1
16

Номер детали на чертеже:

16

Соединение

Заводской номер: 803164753 Количество на модель: 2
803164753
2
17

Номер детали на чертеже:

17

Магистраль радиатора гидравлического масла

Заводской номер: 252605752 Количество на модель: 1
252605752
1
18

Номер детали на чертеже:

18

Кожух направляющего ветра

Заводской номер: 252700160 Количество на модель: 1
252700160
1
19

Номер детали на чертеже:

19

Болт М12х60

Заводской номер: 805000099 Количество на модель: 4
805000099
4
20

Номер детали на чертеже:

20

Шайба 12

Заводской номер: 805300020 Количество на модель: 12
805300020
12
21

Номер детали на чертеже:

21

Гайка М12

Заводской номер: 805201516 Количество на модель: 4
805201516
4
22

Номер детали на чертеже:

22

Комбинация водомасляного радиатора

Заводской номер: 800141374 Количество на модель: 1
800141374
1
23

Номер детали на чертеже:

23

Верхняя водяная труба

Заводской номер: 252600465 Количество на модель: 1
252600465
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: 269900183 Количество на модель: 2
269900183
2
25

Номер детали на чертеже:

25

Шайба 22

Заводской номер: 805301414 Количество на модель: 4
805301414
4
26

Номер детали на чертеже:

26

Впускной патрубок

Заводской номер: 250900169 Количество на модель: 1
250900169
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 252906006 Количество на модель: 1
252906006
1
28

Номер детали на чертеже:

28

Водомаслоотделитель

Заводской номер: 803004037 Количество на модель: 1
803004037
1
29

Номер детали на чертеже:

29

Впускная труба ресивера

Заводской номер: 252600464 Количество на модель: 1
252600464
1
30

Номер детали на чертеже:

30

Опора мягкого вала

Заводской номер: 252700177 Количество на модель: 1
252700177
1
31

Номер детали на чертеже:

31

Гибкий вал управления

Заводской номер: 250900171 Количество на модель: 1
250900171
1
32

Номер детали на чертеже:

32

Управление газом

Заводской номер: 252100842 Количество на модель: 1
252100842
1
33

Номер детали на чертеже:

33

Прямое соединение

Заводской номер: 252604877 Количество на модель: 1
252604877
1
34

Номер детали на чертеже:

34

Задняя опора

Заводской номер: 251900623 Количество на модель: 2
251900623
2
