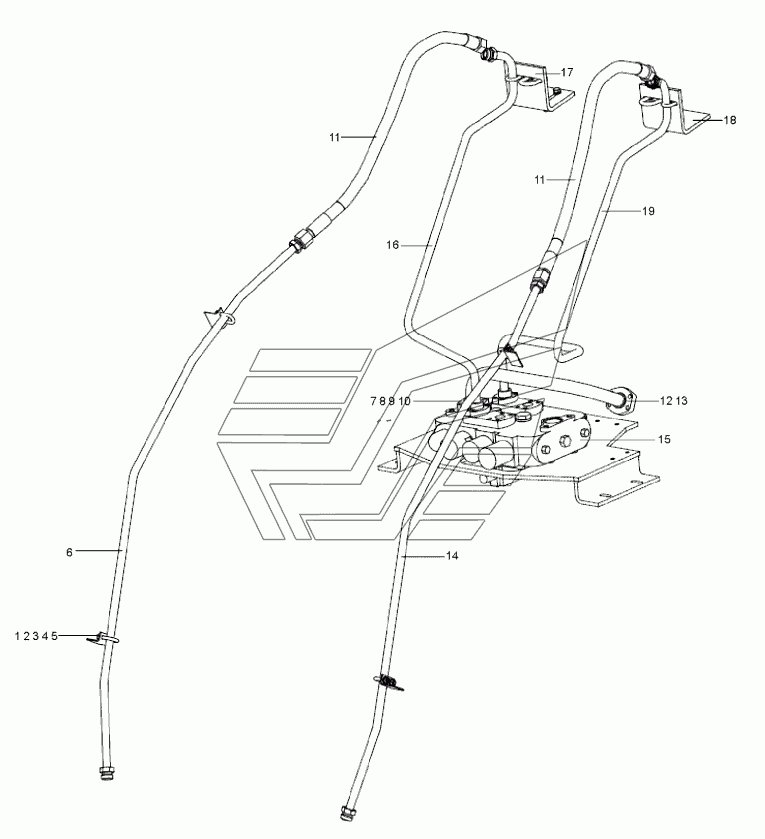

Трехсекционная гидравлическая система 300KNII LW300KN. Каталог 2013г.

Рабочая гидросистема (2) 300KNII LW300KN Гидросистема поворота 300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стойка

Заводской номер: 251900317 Количество на модель: 4
251900317
4
2

Номер детали на чертеже:

2

U-образный болт

Заводской номер: 250100362 Количество на модель: 6
250100362
6
3

Номер детали на чертеже:

3

Гайка М8

Заводской номер: 805200045 Количество на модель: 12
805200045
12
4

Номер детали на чертеже:

4

Шайба 8

Заводской номер: 805300010 Количество на модель: 12
805300010
12
5

Номер детали на чертеже:

5

Шайба 8

Заводской номер: 805300069 Количество на модель: 12
805300069
12
6

Номер детали на чертеже:

6

Правая масляная труба стрелы

Заводской номер: 250900370 Количество на модель: 1
250900370
1
7

Номер детали на чертеже:

7

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
8

Номер детали на чертеже:

8

Болт М10х30

Заводской номер: 805000043 Количество на модель: 12
805000043
12
9

Номер детали на чертеже:

9

О-образное уплотнительное кольцо

Заводской номер: 801100133 Количество на модель: 2
801100133
2
10

Номер детали на чертеже:

10

Отделительный фланец

Заводской номер: 269900201 Количество на модель: 2
269900201
2
11

Номер детали на чертеже:

11

Гибкий рукав в сборе

Заводской номер: 252600613 Количество на модель: 2
252600613
2
12

Номер детали на чертеже:

12

Всасывающая труба распределительного клапана

Заводской номер: 252600653 Количество на модель: 1
252600653
1
14

Номер детали на чертеже:

14

Левая масляная труба стрелы

Заводской номер: 250900376 Количество на модель: 1
250900376
1
15

Номер детали на чертеже:

15

Распределительный клапан

Заводской номер: 803004097 Количество на модель: 1
803004097
1
16

Номер детали на чертеже:

16

Тройная жесткая труба

Заводской номер: 252600654 Количество на модель: 1
252600654
1
17

Номер детали на чертеже:

17

Правый опорный лист

Заводской номер: 252600618 Количество на модель: 1
252600618
1
18

Номер детали на чертеже:

18

Левый опорный лист

Заводской номер: 252600619 Количество на модель: 1
252600619
1
19

Номер детали на чертеже:

19

Тройная жесткая труба

Заводской номер: 252600656 Количество на модель: 1
252600656
1
