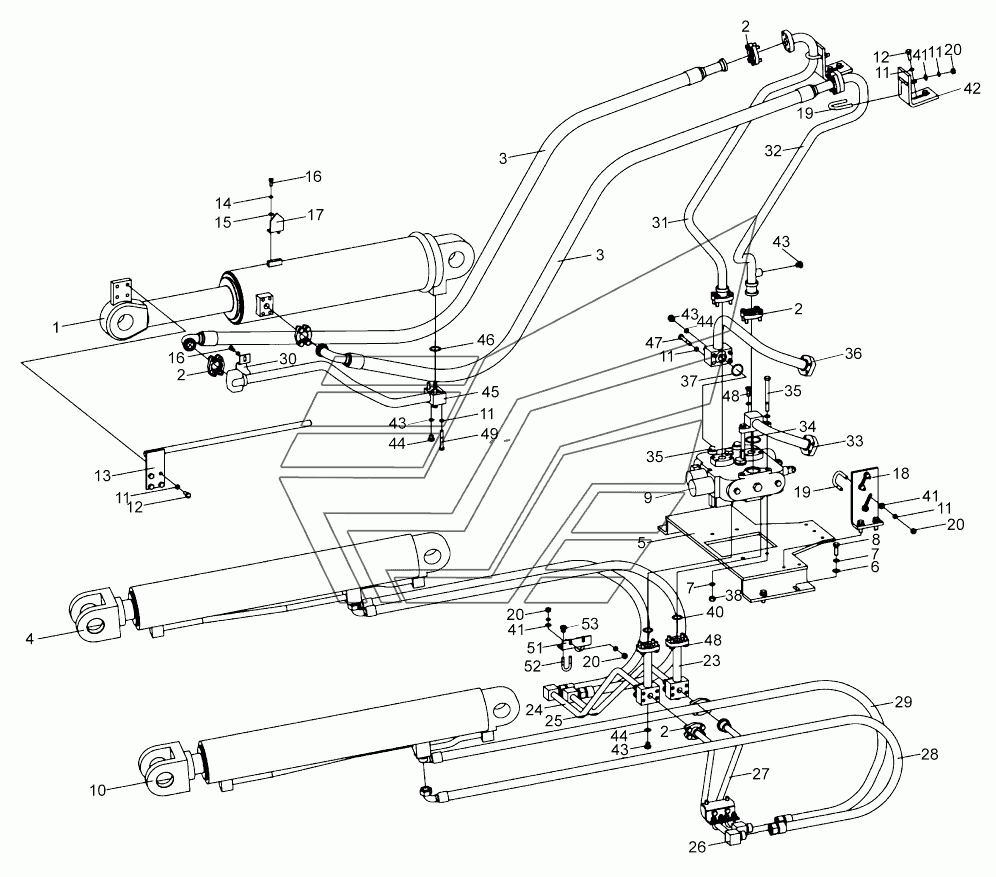

Рабочая гидросистема (2) LW300KN LW300KN. Каталог 2013г.

Рабочая гидросистема (1) LW300KN LW300KN Гидросистема поворота LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр поворотного ковша

Заводской номер: 803004330 Количество на модель: 1
803004330
1
2

Номер детали на чертеже:

2

Блок фланцев

Заводской номер: 803164234 Количество на модель: 10
803164234
10
3

Номер детали на чертеже:

3

Резиновая типа F

Заводской номер: 252600549 Количество на модель: 2
252600549
2
4

Номер детали на чертеже:

4

Гидроцилиндр стрелы

Заводской номер: 803004332 Количество на модель: 1
803004332
1
5

Номер детали на чертеже:

5

Упорная планка распределительного клапана

Заводской номер: 252600550 Количество на модель: 1
252600550
1
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 805300020 Количество на модель: 6
805300020
6
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 10
805300018
10
8

Номер детали на чертеже:

8

Болт M12x35

Заводской номер: 805000048 Количество на модель: 6
805000048
6
9

Номер детали на чертеже:

9

Распределительный клапан

Заводской номер: 803004065 Количество на модель: 1
803004065
1
10

Номер детали на чертеже:

10

Гидроцилиндр стрелы

Заводской номер: 803004331 Количество на модель: 1
803004331
1
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300014 Количество на модель: 33
805300014
33
12

Номер детали на чертеже:

12

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
13

Номер детали на чертеже:

13

Штангеуказатель

Заводской номер: 252900302 Количество на модель: 1
252900302
1
14

Номер детали на чертеже:

14

Шайба 8

Заводской номер: 805300010 Количество на модель: 16
805300010
16
15

Номер детали на чертеже:

15

Шайба 8

Заводской номер: 805300069 Количество на модель: 16
805300069
16
16

Номер детали на чертеже:

16

Болт М8х20

Заводской номер: 805000018 Количество на модель: 8
805000018
8
17

Номер детали на чертеже:

17

Стрелка

Заводской номер: 252600543 Количество на модель: 1
252600543
1
18

Номер детали на чертеже:

18

Упорная планка

Заводской номер: 252600544 Количество на модель: 1
252600544
1
19

Номер детали на чертеже:

19

U-образный болт

Заводской номер: 269900197 Количество на модель: 4
269900197
4
20

Номер детали на чертеже:

20

Гайка М10

Заводской номер: 805200048 Количество на модель: 8
805200048
8
23

Номер детали на чертеже:

23

Переходная труба

Заводской номер: 252600551 Количество на модель: 2
252600551
2
24

Номер детали на чертеже:

24

Право-передняя стальная труба стрелы

Заводской номер: 252600552 Количество на модель: 1
252600552
1
25

Номер детали на чертеже:

25

Право-задняя стальная труба стрелы

Заводской номер: 252600553 Количество на модель: 1
252600553
1
26

Номер детали на чертеже:

26

Лево-передняя стальная труба стрелы

Заводской номер: 252600554 Количество на модель: 1
252600554
1
27

Номер детали на чертеже:

27

Лево-задняя стальная труба стрелы

Заводской номер: 252600555 Количество на модель: 1
252600555
1
28

Номер детали на чертеже:

28

Резиновая труба в сборе

Заводской номер: 252600556 Количество на модель: 2
252600556
2
29

Номер детали на чертеже:

29

Резиновая труба в сборе

Заводской номер: 252600557 Количество на модель: 2
252600557
2
30

Номер детали на чертеже:

30

Нажимная планка

Заводской номер: 252600545 Количество на модель: 1
252600545
1
31

Номер детали на чертеже:

31

Правая стальная труба цилиндра опрокидывающего ковша

Заводской номер: 252600558 Количество на модель: 1
252600558
1
32

Номер детали на чертеже:

32

Левая стальная труба цилиндра опрокидывающего ковша

Заводской номер: 252600559 Количество на модель: 1
252600559
1
33

Номер детали на чертеже:

33

Обратная стальная труба распределительного клапана

Заводской номер: 252600560 Количество на модель: 1
252600560
1
34

Номер детали на чертеже:

34

О-образное кольцо

Заводской номер: 801100049 Количество на модель: 1
801100049
1
35

Номер детали на чертеже:

35

Болт M12x140

Заводской номер: 805000215 Количество на модель: 4
805000215
4
36

Номер детали на чертеже:

36

Всасывающая труба распределительного клапана

Заводской номер: 252600561 Количество на модель: 1
252600561
1
37

Номер детали на чертеже:

37

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 1
801100148
1
38

Номер детали на чертеже:

38

Гайка М12

Заводской номер: 805200049 Количество на модель: 4
805200049
4
39

Номер детали на чертеже:

39

Болт М10х30

Заводской номер: 805000043 Количество на модель: 4
805000043
4
40

Номер детали на чертеже:

40

О-образное уплотнительное кольцо

Заводской номер: 801100133 Количество на модель: 4
801100133
4
41

Номер детали на чертеже:

41

Шайба 10

Заводской номер: 805300017 Количество на модель: 12
805300017
12
42

Номер детали на чертеже:

42

Упорная планка

Заводской номер: 252600546 Количество на модель: 2
252600546
2
43

Номер детали на чертеже:

43

Заглушка

Заводской номер: 803166449 Количество на модель: 5
803166449
5
45

Номер детали на чертеже:

45

Стальная труба в сборе

Заводской номер: 252600562 Количество на модель: 1
252600562
1
46

Номер детали на чертеже:

46

О-образное кольцо 32.5x3.55G

Заводской номер: 801100068 Количество на модель: 1
801100068
1
47

Номер детали на чертеже:

47

Болт

Заводской номер: 805000076 Количество на модель: 4
805000076
4
48

Номер детали на чертеже:

48

Болт М10х30

Заводской номер: 805002174 Количество на модель: 9
805002174
9
49

Номер детали на чертеже:

49

Болт M10x65

Заводской номер: 805000401 Количество на модель: 4
805000401
4
51

Номер детали на чертеже:

51

Нижняя упорная планка

Заводской номер: 252600548 Количество на модель: 2
252600548
2
52

Номер детали на чертеже:

52

U-образный болт

Заводской номер: 250100362 Количество на модель: 4
250100362
4
53

Номер детали на чертеже:

53

Гайка М8

Заводской номер: 805200045 Количество на модель: 8
805200045
8
