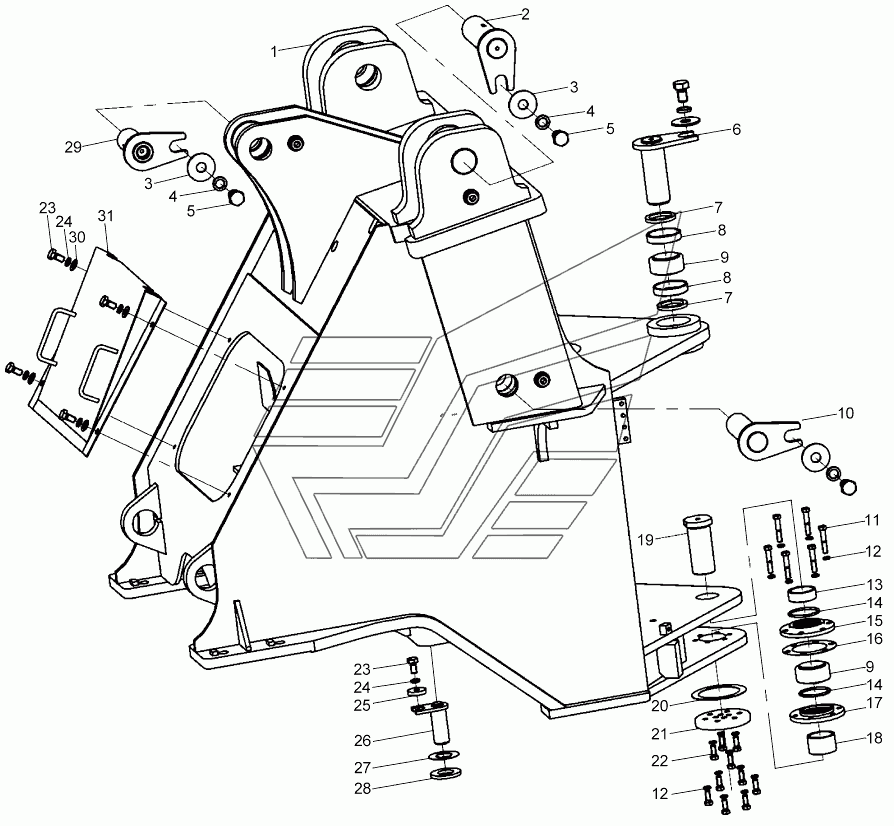

Система передней рамы 252604099 LW300KN LW300KN. Каталог 2013г.

Системы тележки 252606254 LW300KN LW300KN Система задней рамы 252606468 LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передняя рама

Заводской номер: 252605912 Количество на модель: 1
252605912
1
2

Номер детали на чертеже:

2

Палец стрелы передней рамы

Заводской номер: 252604960 Количество на модель: 2
252604960
2
3

Номер детали на чертеже:

3

Шайба 16

Заводской номер: 805300111 Количество на модель: 6
805300111
6
4

Номер детали на чертеже:

4

Шайба 16

Заводской номер: 805300011 Количество на модель: 6
805300011
6
5

Номер детали на чертеже:

5

Болт М16х25

Заводской номер: 805000022 Количество на модель: 6
805000022
6
6

Номер детали на чертеже:

6

Верхний шарнирный палец

Заводской номер: 252600511 Количество на модель: 1
252600511
1
7

Номер детали на чертеже:

7

Уплотнительное кольцо B60x80x8

Заводской номер: 803164079 Количество на модель: 2
803164079
2
8

Номер детали на чертеже:

8

Стальная втулка

Заводской номер: 252600717 Количество на модель: 2
252600717
2
9

Номер детали на чертеже:

9

Откидной подшипник GE60ES

Заводской номер: 800511234 Количество на модель: 2
800511234
2
10

Номер детали на чертеже:

10

Палец масляного цилиндра стрелы передней рамы

Заводской номер: 252604959 Количество на модель: 2
252604959
2
11

Номер детали на чертеже:

11

Болт M12x65

Заводской номер: 805000681 Количество на модель: 6
805000681
6
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 805300018 Количество на модель: 16
805300018
16
13

Номер детали на чертеже:

13

Стальная втулка

Заводской номер: 252600572 Количество на модель: 1
252600572
1
14

Номер детали на чертеже:

14

O-образное кольцо 73x5.3G

Заводской номер: 803164133 Количество на модель: 2
803164133
2
15

Номер детали на чертеже:

15

Верхний фланец

Заводской номер: 252600573 Количество на модель: 1
252600573
1
16

Номер детали на чертеже:

16

Регулирующая шайба

Заводской номер: 250100424 Количество на модель: 1
250100424
1
17

Номер детали на чертеже:

17

Нижний фланец

Заводской номер: 252600574 Количество на модель: 1
252600574
1
18

Номер детали на чертеже:

18

Стальная втулка

Заводской номер: 252600353 Количество на модель: 1
252600353
1
19

Номер детали на чертеже:

19

Нижний шарнирный палец

Заводской номер: 252600335 Количество на модель: 1
252600335
1
20

Номер детали на чертеже:

20

Регулирующая шайба

Заводской номер: 252600576 Количество на модель: 1
252600576
1
21

Номер детали на чертеже:

21

Нажимная планка

Заводской номер: 252600575 Количество на модель: 1
252600575
1
22

Номер детали на чертеже:

22

Болт М12х30

Заводской номер: 805000716 Количество на модель: 10
805000716
10
23

Номер детали на чертеже:

23

Болт М10х20

Заводской номер: 805000714 Количество на модель: 6
805000714
6
24

Номер детали на чертеже:

24

Шайба 10

Заводской номер: 805300014 Количество на модель: 6
805300014
6
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 250100183 Количество на модель: 2
250100183
2
26

Номер детали на чертеже:

26

Шворень

Заводской номер: 251900394 Количество на модель: 2
251900394
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 251901033 Количество на модель: 2
251901033
2
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 251901034 Количество на модель: 2
251901034
2
29

Номер детали на чертеже:

29

Палец масляного цилиндра опрокидывающего ковша

Заводской номер: 252604961 Количество на модель: 1
252604961
1
30

Номер детали на чертеже:

30

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
31

Номер детали на чертеже:

31

Передняя панель

Заводской номер: 252600714 Количество на модель: 1
252600714
1
