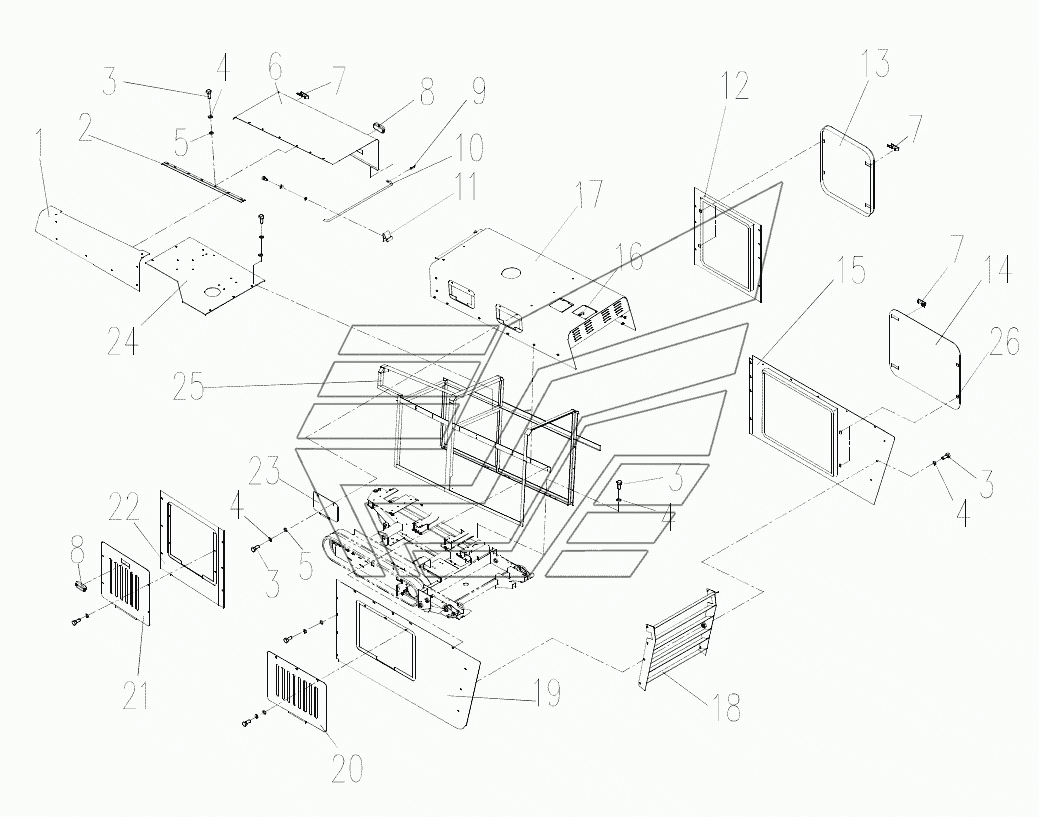

0041709000 Engine Hood&Covers ГНБ XZ-180. Каталог 2012г.

004110105 Front Pipe Loader Shuttle Assembly ГНБ XZ-180 0041704000 Ritation Drive ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Mount Plate

Заводской номер: 0041409008 Количество на модель: 1
0041409008
1
2

Номер детали на чертеже:

2

Hinge

Заводской номер: 0041109008 Количество на модель: 1
0041109008
1
3

Номер детали на чертеже:

3

Bolt M8X20

Заводской номер: 104000091 Количество на модель: 64
104000091
64
4

Номер детали на чертеже:

4

Washer 8

Заводской номер: 104040081 Количество на модель: 72
104040081
72
5

Номер детали на чертеже:

5

Washer 8

Заводской номер: 104040007 Количество на модель: 72
104040007
72
6

Номер детали на чертеже:

6

Front Box Cover Plate

Заводской номер: 0041409007 Количество на модель: 1
0041409007
1
7

Номер детали на чертеже:

7

Lock

Заводской номер: 109020070 Количество на модель: 5
109020070
5
8

Номер детали на чертеже:

8

Drawbench Guard

Заводской номер: 109000006 Количество на модель: 3
109000006
3
9

Номер детали на чертеже:

9

Hatch Annul

Заводской номер: 104070016 Количество на модель: 1
104070016
1
10

Номер детали на чертеже:

10

Stay Bar

Заводской номер: 0041109006 Количество на модель: 1
0041109006
1
11

Номер детали на чертеже:

11

Checkpost

Заводской номер: 0041109007 Количество на модель: 1
0041109007
1
12

Номер детали на чертеже:

12

Outer Front Stand Plate

Заводской номер: 0041409011 Количество на модель: 1
0041409011
1
13

Номер детали на чертеже:

13

Front Door Plate

Заводской номер: 0041409012 Количество на модель: 1
0041409012
1
14

Номер детали на чертеже:

14

Rear Door Plate

Заводской номер: 0041609118 Количество на модель: 1
0041609118
1
15

Номер детали на чертеже:

15

Outer Rear Stand Plate

Заводской номер: 0041709003 Количество на модель: 1
0041709003
1
16

Номер детали на чертеже:

16

Lock

Заводской номер: 109020027 Количество на модель: 2
109020027
2
17

Номер детали на чертеже:

17

Rear Trough

Заводской номер: 0041709001 Количество на модель: 1
0041709001
1
18

Номер детали на чертеже:

18

Duct Plate

Заводской номер: 0041109011 Количество на модель: 1
0041109011
1
19

Номер детали на чертеже:

19

Inner Front Stand Plate

Заводской номер: 0041409009 Количество на модель: 1
0041409009
1
20

Номер детали на чертеже:

20

Duct Plate

Заводской номер: 0041109010 Количество на модель: 1
0041109010
1
21

Номер детали на чертеже:

21

Front Examine Plate

Заводской номер: 0041409006 Количество на модель: 1
0041409006
1
22

Номер детали на чертеже:

22

Inner Front Stand Plate

Заводской номер: 0041409010 Количество на модель: 1
0041409010
1
23

Номер детали на чертеже:

23

Examine Plate

Заводской номер: 0041109009 Количество на модель: 2
0041109009
2
24

Номер детали на чертеже:

24

Storage Battery Plate

Заводской номер: 0041709011 Количество на модель: 1
0041709011
1
25

Номер детали на чертеже:

25

Frame

Заводской номер: 0041709005 Количество на модель: 1
0041709005
1
26

Номер детали на чертеже:

26

Door Hinge

Заводской номер: 0041609117 Количество на модель: 4
0041609117
4
