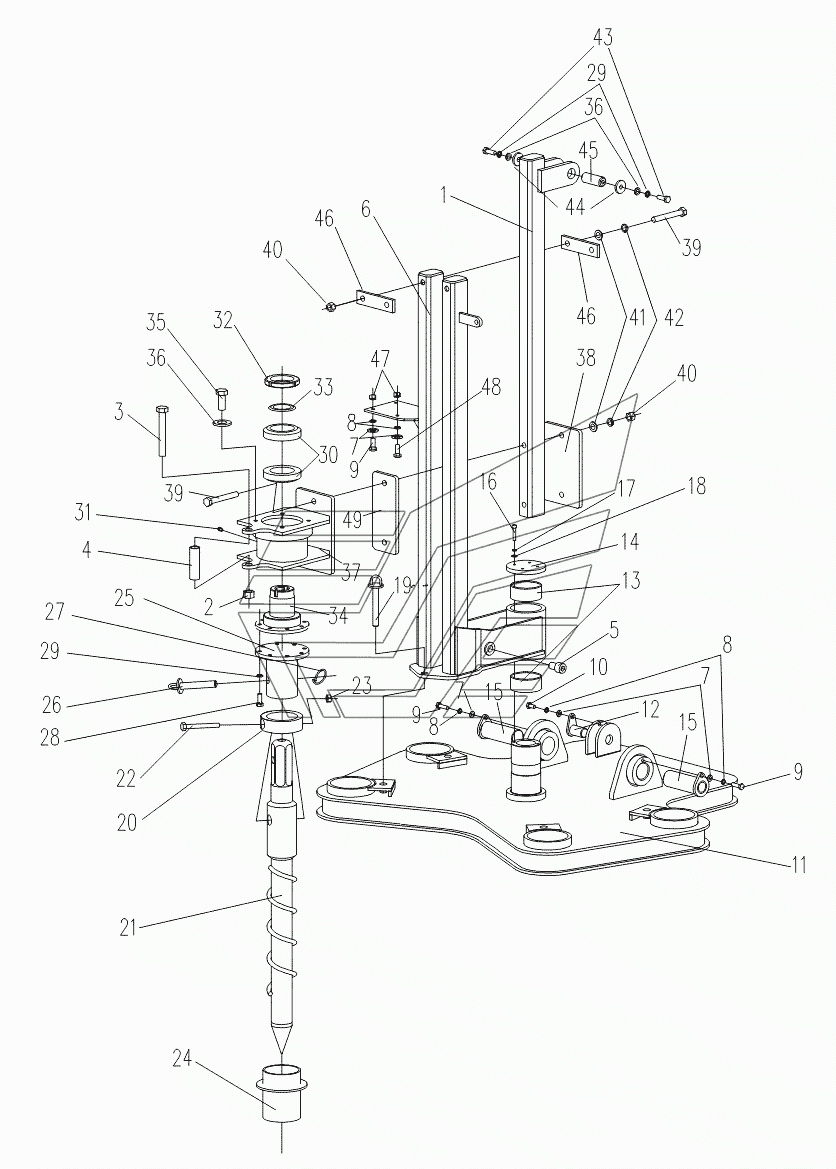

0041706000 Anchor ГНБ XZ-180. Каталог 2012г.

0041700000 XZ180 Horizontal Directional Drill ГНБ XZ-180 0041714000 Manipulative Desk ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Elevator Frame

Заводской номер: 41706001 Количество на модель: 1
41706001
1
2

Номер детали на чертеже:

2

Nut 20

Заводской номер: 104030018 Количество на модель: 1
104030018
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 104000110 Количество на модель: 1
104000110
1
4

Номер детали на чертеже:

4

Handle

Заводской номер: 4110472 Количество на модель: 1
4110472
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 104020192 Количество на модель: 2
104020192
2
6

Номер детали на чертеже:

6

Circumvolve Frame

Заводской номер: 41706005 Количество на модель: 1
41706005
1
7

Номер детали на чертеже:

7

Washer 10

Заводской номер: 104040030 Количество на модель: 6
104040030
6
8

Номер детали на чертеже:

8

Washer 10

Заводской номер: 104040008 Количество на модель: 6
104040008
6
9

Номер детали на чертеже:

9

Washer 20

Заводской номер: 104000074 Количество на модель: 4
104000074
4
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 104000077 Количество на модель: 2
104000077
2
11

Номер детали на чертеже:

11

Tray

Заводской номер: 41706014 Количество на модель: 1
41706014
1
12

Номер детали на чертеже:

12

Axes

Заводской номер: 41606019 Количество на модель: 1
41606019
1
13

Номер детали на чертеже:

13

Bearing

Заводской номер: 105000018 Количество на модель: 2
105000018
2
14

Номер детали на чертеже:

14

Baffle

Заводской номер: 4110119 Количество на модель: 1
4110119
1
15

Номер детали на чертеже:

15

Axes

Заводской номер: 41706019 Количество на модель: 2
41706019
2
16

Номер детали на чертеже:

16

Bolt M8X40

Заводской номер: 104020101 Количество на модель: 4
104020101
4
17

Номер детали на чертеже:

17

Washer 8

Заводской номер: 104040007 Количество на модель: 4
104040007
4
18

Номер детали на чертеже:

18

Washer 8

Заводской номер: 104040081 Количество на модель: 4
104040081
4
19

Номер детали на чертеже:

19

Dowel

Заводской номер: 4110123 Количество на модель: 1
4110123
1
20

Номер детали на чертеже:

20

Circlewise Plate

Заводской номер: 4100412 Количество на модель: 1
4100412
1
21

Номер детали на чертеже:

21

Drill Pipe

Заводской номер: 4110500 Количество на модель: 1
4110500
1
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 104000389 Количество на модель: 1
104000389
1
23

Номер детали на чертеже:

23

Nut

Заводской номер: 104030160 Количество на модель: 1
104030160
1
24

Номер детали на чертеже:

24

Dustproof Cover

Заводской номер: 41106002 Количество на модель: 1
41106002
1
25

Номер детали на чертеже:

25

Drive Cover

Заводской номер: 4110502 Количество на модель: 1
4110502
1
26

Номер детали на чертеже:

26

Axes

Заводской номер: 4110503 Количество на модель: 1
4110503
1
27

Номер детали на чертеже:

27

Hatch Pin

Заводской номер: 4100286 Количество на модель: 1
4100286
1
28

Номер детали на чертеже:

28

Bolt

Заводской номер: 104000121 Количество на модель: 8
104000121
8
29

Номер детали на чертеже:

29

Washer 12

Заводской номер: 104040005 Количество на модель: 10
104040005
10
30

Номер детали на чертеже:

30

Bearing

Заводской номер: 105010119 Количество на модель: 2
105010119
2
31

Номер детали на чертеже:

31

Oil Cup

Заводской номер: 108000018 Количество на модель: 1
108000018
1
32

Номер детали на чертеже:

32

Nut

Заводской номер: 104030213 Количество на модель: 1
104030213
1
33

Номер детали на чертеже:

33

Washer

Заводской номер: 104040156 Количество на модель: 1
104040156
1
34

Номер детали на чертеже:

34

Flange Tray

Заводской номер: 4110501 Количество на модель: 1
4110501
1
35

Номер детали на чертеже:

35

Bolt

Заводской номер: 104000247 Количество на модель: 4
104000247
4
36

Номер детали на чертеже:

36

Washer

Заводской номер: 104040053 Количество на модель: 4
104040053
4
37

Номер детали на чертеже:

37

Support Frame

Заводской номер: 41706022 Количество на модель: 1
41706022
1
38

Номер детали на чертеже:

38

Support Frame

Заводской номер: 41706025 Количество на модель: 1
41706025
1
39

Номер детали на чертеже:

39

Bolt

Заводской номер: 104000048 Количество на модель: 4
104000048
4
40

Номер детали на чертеже:

40

Nut

Заводской номер: 104030131 Количество на модель: 4
104030131
4
41

Номер детали на чертеже:

41

Washer 16

Заводской номер: 104040058 Количество на модель: 4
104040058
4
42

Номер детали на чертеже:

42

Washer 16

Заводской номер: 104040004 Количество на модель: 4
104040004
4
43

Номер детали на чертеже:

43

Bolt

Заводской номер: 104000078 Количество на модель: 2
104000078
2
44

Номер детали на чертеже:

44

Press Boart

Заводской номер: 41706026 Количество на модель: 2
41706026
2
45

Номер детали на чертеже:

45

Axes

Заводской номер: 41706027 Количество на модель: 1
41706027
1
46

Номер детали на чертеже:

46

Press Boart

Заводской номер: 41706028 Количество на модель: 2
41706028
2
47

Номер детали на чертеже:

47

Nut

Заводской номер: 104030014 Количество на модель: 3
104030014
3
48

Номер детали на чертеже:

48

Bolt

Заводской номер: 104000600 Количество на модель: 2
104000600
2
49

Номер детали на чертеже:

49

Board

Заводской номер: 41706018 Количество на модель: 2
41706018
2
