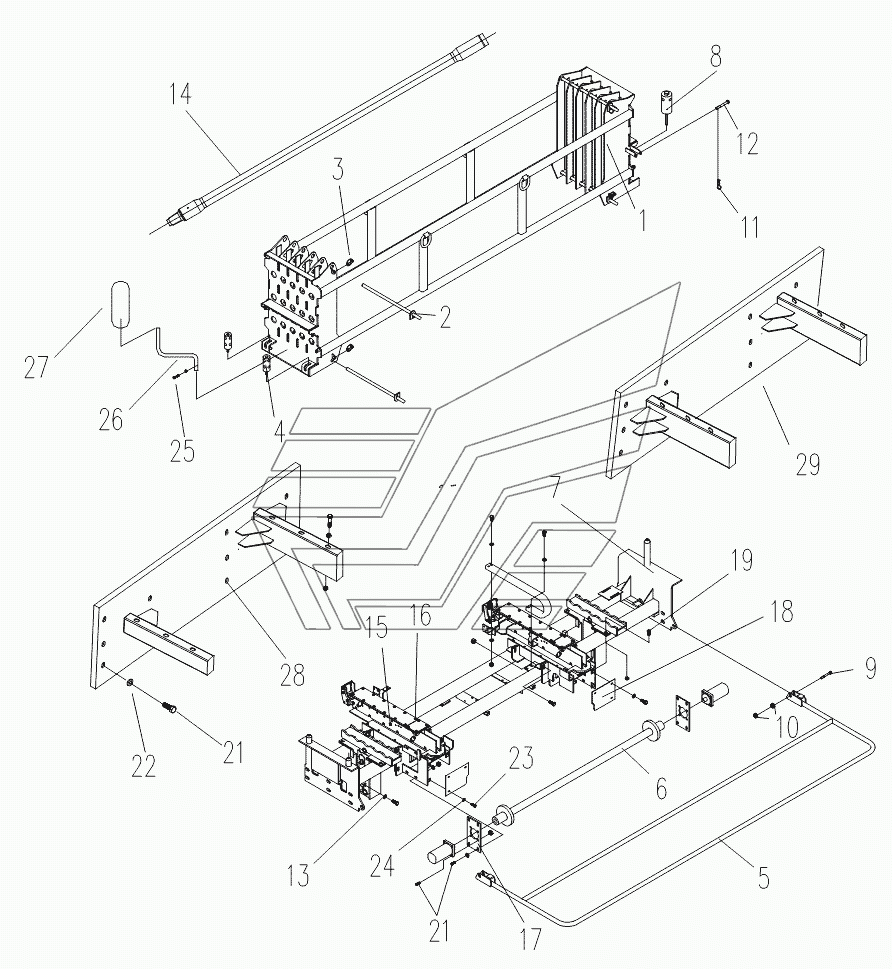

0041703000 The Handing Device Assembly Of Drilling Rod ГНБ XZ-180. Каталог 2012г.

0041707004 Radiator Assembly ГНБ XZ-180 0041703009 Drilling Rid Prop Up ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe Box

Заводской номер: 41103008 Количество на модель: 1
41103008
1
2

Номер детали на чертеже:

2

Lock Pin

Заводской номер: 4100076 Количество на модель: 4
4100076
4
3

Номер детали на чертеже:

3

Pipe Box

Заводской номер: 4100311 Количество на модель: 8
4100311
8
4

Номер детали на чертеже:

4

Lynch Pin

Заводской номер: 4100077 Количество на модель: 2
4100077
2
5

Номер детали на чертеже:

5

Guard

Заводской номер: 4110100 Количество на модель: 1
4110100
1
6

Номер детали на чертеже:

6

Pinion Shaft

Заводской номер: 4100080 Количество на модель: 1
4100080
1
7

Номер детали на чертеже:

7

Mount

Заводской номер: 41703001 Количество на модель: 1
41703001
1
8

Номер детали на чертеже:

8

Rear Pipe Loader Shuttle

Заводской номер: 4110109 Количество на модель: 1
4110109
1
9

Номер детали на чертеже:

9

Shuttle

Заводской номер: 104000594 Количество на модель: 2
104000594
2
10

Номер детали на чертеже:

10

Nut 20

Заводской номер: 104030018 Количество на модель: 16
104030018
16
11

Номер детали на чертеже:

11

Cover

Заводской номер: 4110110 Количество на модель: 1
4110110
1
12

Номер детали на чертеже:

12

Lift Pin

Заводской номер: 104000423 Количество на модель: 16
104000423
16
13

Номер детали на чертеже:

13

Lynch Pin

Заводской номер: 104040027 Количество на модель: 16
104040027
16
14

Номер детали на чертеже:

14

Front Pipe Loader

Заводской номер: 109021979 Количество на модель: 35
109021979
35
15

Номер детали на чертеже:

15

Shuttle

Заводской номер: 4110111 Количество на модель: 2
4110111
2
16

Номер детали на чертеже:

16

Cover

Заводской номер: 104020085 Количество на модель: 1
104020085
1
17

Номер детали на чертеже:

17

Lock Pin

Заводской номер: 4100075 Количество на модель: 2
4100075
2
18

Номер детали на чертеже:

18

Frame

Заводской номер: 4100074 Количество на модель: 2
4100074
2
19

Номер детали на чертеже:

19

Bolt M5X20

Заводской номер: 104000420 Количество на модель: 6
104000420
6
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 4100073 Количество на модель: 2
4100073
2
21

Номер детали на чертеже:

21

Washer

Заводской номер: 104000013 Количество на модель: 8
104000013
8
22

Номер детали на чертеже:

22

Nut

Заводской номер: 104030039 Количество на модель: 16
104030039
16
23

Номер детали на чертеже:

23

Bolt

Заводской номер: 104000445 Количество на модель: 8
104000445
8
24

Номер детали на чертеже:

24

Nut 12

Заводской номер: 104030012 Количество на модель: 8
104030012
8
25

Номер детали на чертеже:

25

Bolt

Заводской номер: 104000012 Количество на модель: 2
104000012
2
26

Номер детали на чертеже:

26

Motor

Заводской номер: 41303010 Количество на модель: 1
41303010
1
27

Номер детали на чертеже:

27

Bolt

Заводской номер: 111020050 Количество на модель: 1
111020050
1
28

Номер детали на чертеже:

28

Plate

Заводской номер: 41703021 Количество на модель: 1
41703021
1
29

Номер детали на чертеже:

29

Cover

Заводской номер: 41703027 Количество на модель: 1
41703027
1
