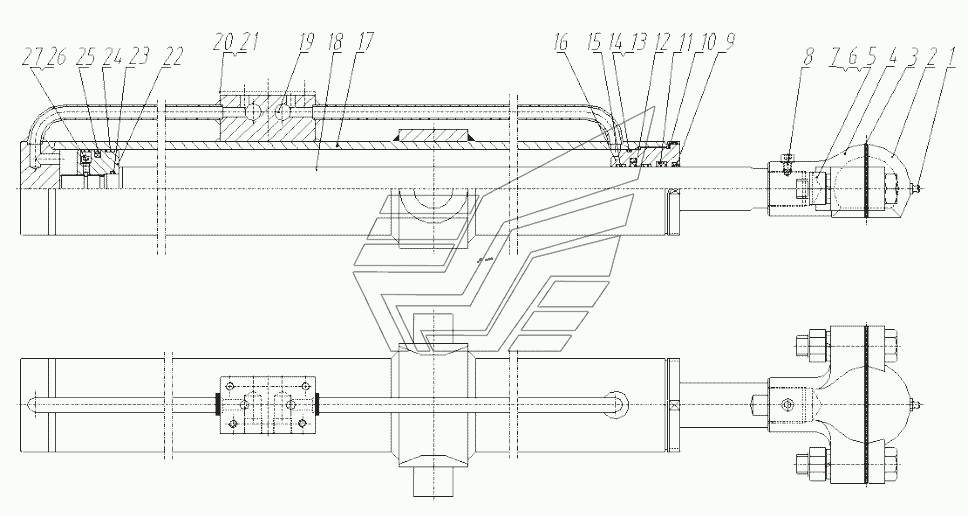

380900710 Right Blade Hoist Cylinder Автогрейдер-GR135. Каталог 2012г.

380900701 Blade Tilt Cylinder Автогрейдер-GR135 380900711 Left Blade Hoist Cylinder Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil cup

Заводской номер: 801102884 Количество на модель: 1
801102884
1
2

Номер детали на чертеже:

2

Rod head cover

Заводской номер: 911200161 Количество на модель: 1
911200161
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 911200677 Количество на модель: 8
911200677
8
4

Номер детали на чертеже:

4

Lever end

Заводской номер: 911200262 Количество на модель: 1
911200262
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 805000223 Количество на модель: 2
805000223
2
6

Номер детали на чертеже:

6

Elastic washer

Заводской номер: 800138362 Количество на модель: 2
800138362
2
7

Номер детали на чертеже:

7

Hexagon nut

Заводской номер: 805201466 Количество на модель: 2
805201466
2
8

Номер детали на чертеже:

8

Holding screw

Заводской номер: 805100101 Количество на модель: 1
805100101
1
9

Номер детали на чертеже:

9

Dust ring

Заводской номер: 803197911 Количество на модель: 1
803197911
1
10

Номер детали на чертеже:

10

O ring

Заводской номер: 860110577 Количество на модель: 1
860110577
1
11

Номер детали на чертеже:

11

U ring

Заводской номер: 803197899 Количество на модель: 1
803197899
1
12

Номер детали на чертеже:

12

Step seal

Заводской номер: 803197885 Количество на модель: 1
803197885
1
13

Номер детали на чертеже:

13

Retainer

Заводской номер: 803268694 Количество на модель: 1
803268694
1
14

Номер детали на чертеже:

14

O ring

Заводской номер: 860117474 Количество на модель: 1
860117474
1
15

Номер детали на чертеже:

15

Support ring

Заводской номер: 803180031 Количество на модель: 2
803180031
2
16

Номер детали на чертеже:

16

Sleeve,guide

Заводской номер: 911200055 Количество на модель: 1
911200055
1
17

Номер детали на чертеже:

17

Rod

Заводской номер: 911200037 Количество на модель: 1
911200037
1
18

Номер детали на чертеже:

18

Cylinder body

Заводской номер: 911200158 Количество на модель: 1
911200158
1
19

Номер детали на чертеже:

19

Nozzle plug

Заводской номер: 803163474 Количество на модель: 2
803163474
2
20

Номер детали на чертеже:

20

Protective plate

Заводской номер: 90C005020 Количество на модель: 1
90C005020
1
21

Номер детали на чертеже:

21

Болт М8х16

Заводской номер: 805000033 Количество на модель: 2
805000033
2
22

Номер детали на чертеже:

22

Piston

Заводской номер: 803268697 Количество на модель: 1
803268697
1
23

Номер детали на чертеже:

23

O ring

Заводской номер: 803304484 Количество на модель: 1
803304484
1
24

Номер детали на чертеже:

24

Support ring

Заводской номер: 803044711 Количество на модель: 2
803044711
2
25

Номер детали на чертеже:

25

Glyd ring

Заводской номер: 803197878 Количество на модель: 1
803197878
1
26

Номер детали на чертеже:

26

Steel ball

Заводской номер: 800511164 Количество на модель: 1
800511164
1
27

Номер детали на чертеже:

27

Hexagon socket screw

Заводской номер: 805100308 Количество на модель: 1
805100308
1
