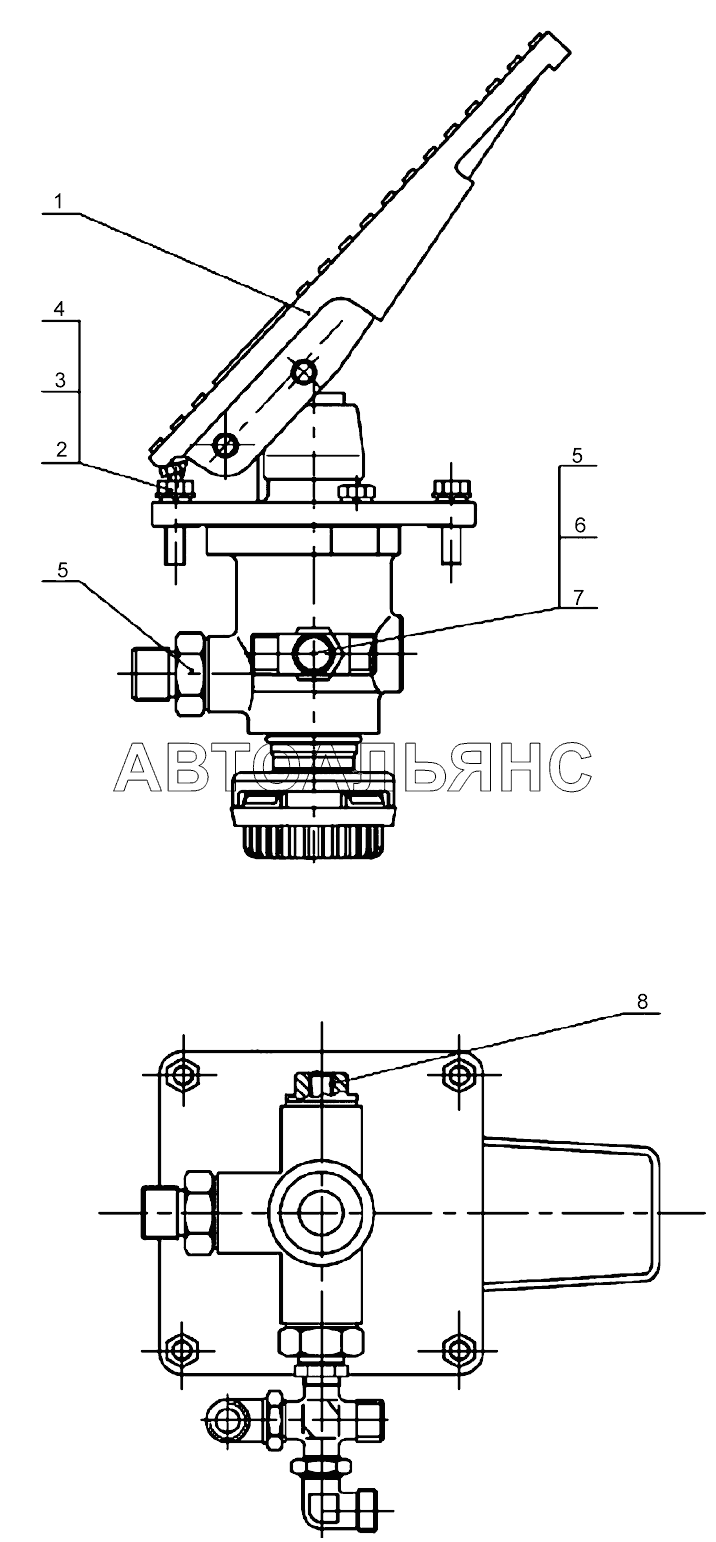

Контроллер тормоза LW500KN 500KN, 500KSN. Каталог 2013г.

Воздухосборник LW500KN 500KN, 500KSN Тормозный клапан ручного управления в сборе LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пневматический тормозный клапан

Заводской номер: 800901158 Количество на модель: 1
800901158
1
2

Номер детали на чертеже:

2

Шайба 8

Заводской номер: 805300069 Количество на модель: 4
805300069
4
3

Номер детали на чертеже:

3

Болт М8х30

Заводской номер: 805000020 Количество на модель: 4
805000020
4
4

Номер детали на чертеже:

4

Шайба 8

Заводской номер: 805300010 Количество на модель: 4
805300010
4
5

Номер детали на чертеже:

5

Соединение

Заводской номер: 803164251 Количество на модель: 2
803164251
2
6

Номер детали на чертеже:

6

Соединение

Заводской номер: 803164252 Количество на модель: 1
803164252
1
7

Номер детали на чертеже:

7

Отвод

Заводской номер: 803164794 Количество на модель: 3
803164794
3
8

Номер детали на чертеже:

8

Соединение

Заводской номер: 252904201 Количество на модель: 1
252904201
1
