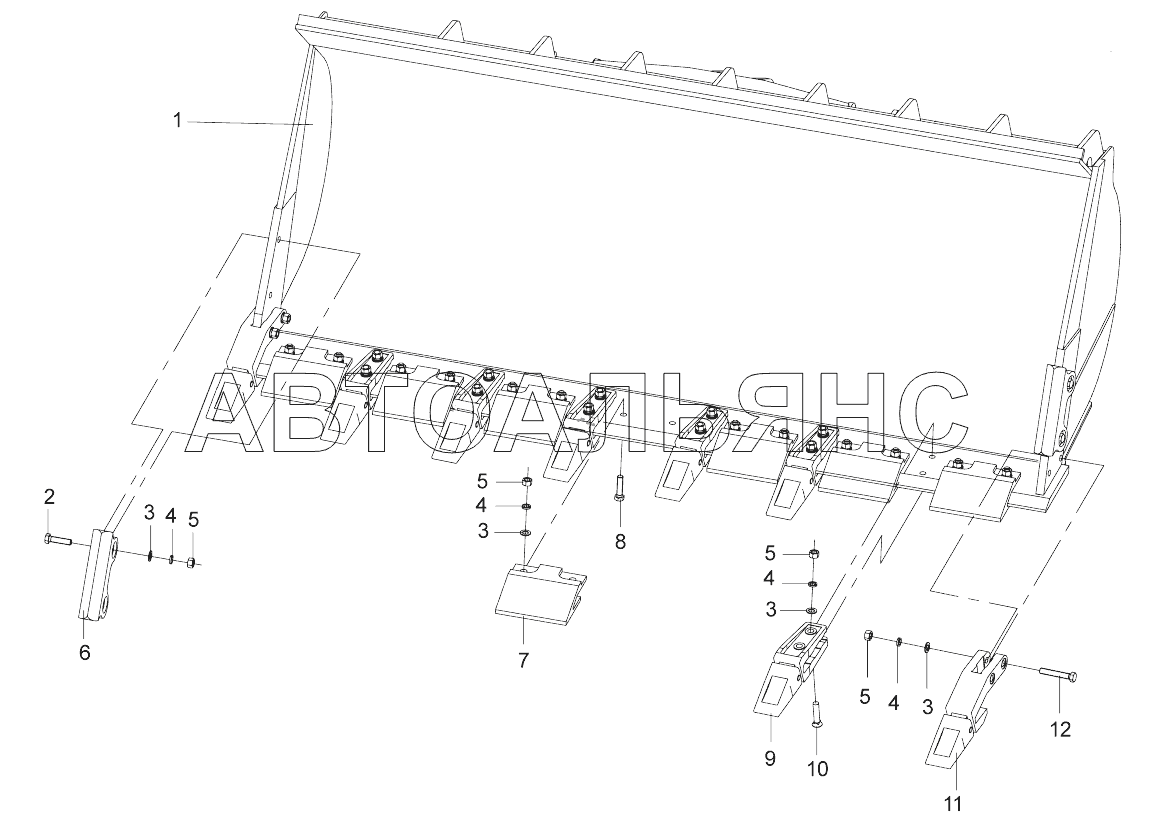

Кошв для пород (зубья 3.0) 253000540 LW500KN 500KN, 500KSN. Каталог 2013г.

Ковш-лопата стандартной компоновки (2.7) 253000538 LW500KN 500KN, 500KSN Ковш-лопата легкого материала (3.5) 253000542 LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш-лопата

Заводской номер: 252101782 Количество на модель: 1
252101782
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 805000113 Количество на модель: 4
805000113
4
3

Номер детали на чертеже:

3

Шайба 20

Заводской номер: 805300112 Количество на модель: 30
805300112
30
4

Номер детали на чертеже:

4

Шайба 20

Заводской номер: 805300023 Количество на модель: 30
805300023
30
5

Номер детали на чертеже:

5

Гайка М20

Заводской номер: 805200052 Количество на модель: 30
805200052
30
6

Номер детали на чертеже:

6

Защитный чехол

Заводской номер: 252101005 Количество на модель: 2
252101005
2
7

Номер детали на чертеже:

7

Нож

Заводской номер: 252101235 Количество на модель: 7
252101235
7
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 805000379 Количество на модель: 16
805000379
16
9

Номер детали на чертеже:

9

Промежуточный зуб в сборе

Заводской номер: 819906012 Количество на модель: 6
819906012
6
10

Номер детали на чертеже:

10

Болт

Заводской номер: 252100838 Количество на модель: 12
252100838
12
11

Номер детали на чертеже:

11

Боковой зуб в сборе

Заводской номер: 819906011 Количество на модель: 2
819906011
2
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 805000250 Количество на модель: 4
805000250
4
Ковш-лопата стандартной компоновки (2.7) 253000538 LW500KN 500KN, 500KSN Ковш-лопата легкого материала (3.5) 253000542 LW500KN 500KN, 500KSN
