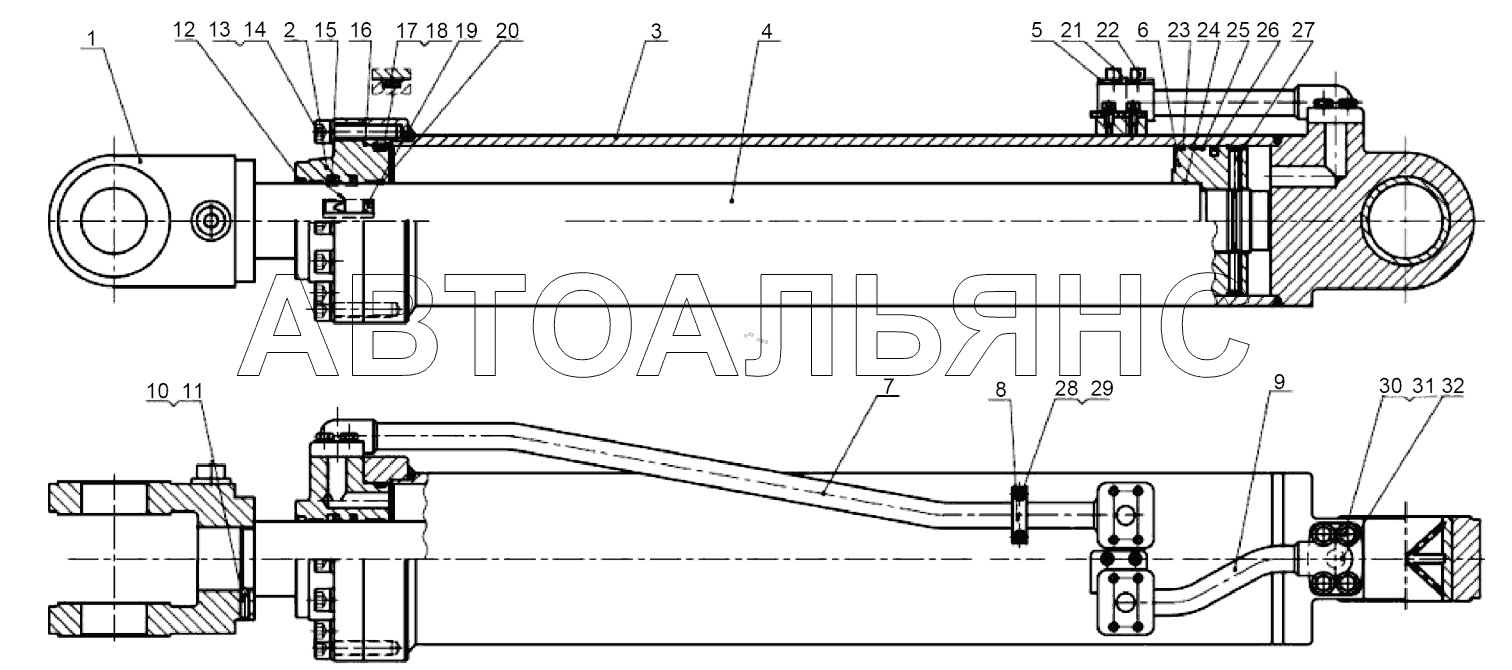

Масляный цилиндр левой стрелы (803013063) LW500KN 500KN, 500KSN. Каталог 2013г.

Цилиндр поворотного ковша LW500KN 500KN, 500KSN Маслоцилиндр правой стрелы(803013064) LW500KN 500KN, 500KSN

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Клоц

Заводской номер: 803044616 Количество на модель: 1

803044616

1

2

Номер детали на чертеже:

2

Направляющая втулка

Заводской номер: 803044613 Количество на модель: 1

803044613

1

3

Номер детали на чертеже:

3

Цилиндр

Заводской номер: 803044723 Количество на модель: 1

803044723

1

4

Номер детали на чертеже:

4

Поршневой шток

Заводской номер: 803044614 Количество на модель: 1

803044614

1

5

Номер детали на чертеже:

5

Перекрышка

Заводской номер: 803044678 Количество на модель: 2

803044678

2

6

Номер детали на чертеже:

6

Поршень

Заводской номер: 803044615 Количество на модель: 1

803044615

1

7

Номер детали на чертеже:

7

Блок №1 маслопровода

Заводской номер: 803044722 Количество на модель: 1

803044722

1

8

Номер детали на чертеже:

8

Крышка упорной планки

Заводской номер: 803044684 Количество на модель: 1

803044684

1

9

Номер детали на чертеже:

9

Блок №2 маслопровода

Заводской номер: 803044721 Количество на модель: 1

803044721

1

10

Номер детали на чертеже:

10

Винт

Заводской номер: 805104565 Количество на модель: 1

805104565

1

11

Номер детали на чертеже:

11

Стальной шар

Заводской номер: 800513939 Количество на модель: 1

800513939

1

12

Номер детали на чертеже:

12

Пылезащитное кольцо

Заводской номер: 803044698 Количество на модель: 1

803044698

1

13

Номер детали на чертеже:

13

Болт

Заводской номер: 805100451 Количество на модель: 12

805100451

12

14

Номер детали на чертеже:

14

Шайба 16

Заводской номер: 805300011 Количество на модель: 12

805300011

12

15

Номер детали на чертеже:

15

Штоковое уплотнение

Заводской номер: 803195764 Количество на модель: 1

803195764

1

16

Номер детали на чертеже:

16

О-образное кольцо

Заводской номер: 803195354 Количество на модель: 1

803195354

1

17

Номер детали на чертеже:

17

О-образное кольцо

Заводской номер: 803176194 Количество на модель: 1

803176194

1

18

Номер детали на чертеже:

18

Борткольцо

Заводской номер: 803044709 Количество на модель: 1

803044709

1

19

Номер детали на чертеже:

19

Уплотнение RB

Заводской номер: 803044710 Количество на модель: 1

803044710

1

20

Номер детали на чертеже:

20

Support ring

Заводской номер: 803044711 Количество на модель: 2

803044711

2

21

Номер детали на чертеже:

21

Защитная пробка

Заводской номер: 803044712 Количество на модель: 2

803044712

2

22

Номер детали на чертеже:

22

Винт с шестигранной головкой

Заводской номер: 805104269 Количество на модель: 8

805104269

8

23

Номер детали на чертеже:

23

Кольцо накопления грязи

Заводской номер: 803044713 Количество на модель: 1

803044713

1

24

Номер детали на чертеже:

24

О-образное кольцо

Заводской номер: 803164050 Количество на модель: 1

803164050

1

25

Номер детали на чертеже:

25

Упорное кольцо для отверстия

Заводской номер: 803044714 Количество на модель: 2

803044714

2

26

Номер детали на чертеже:

26

Кольцо 0К

Заводской номер: 803044717 Количество на модель: 1

803044717

1

27

Номер детали на чертеже:

27

Винт

Заводской номер: 805135710 Количество на модель: 2

805135710

2

28

Номер детали на чертеже:

28

Винт с шестигранной головкой

Заводской номер: 805105181 Количество на модель: 4

805105181

4

29

Номер детали на чертеже:

29

Washer

Заводской номер: 805302894 Количество на модель: 4

805302894

4

30

Номер детали на чертеже:

30

Bolt

Заводской номер: 805100147 Количество на модель: 8

805100147

8

31

Номер детали на чертеже:

31

Шайба

Заводской номер: 805302888 Количество на модель: 8

805302888

8

32

Номер детали на чертеже:

32

О-образное кольцо

Заводской номер: 803044704 Количество на модель: 2

803044704

2
