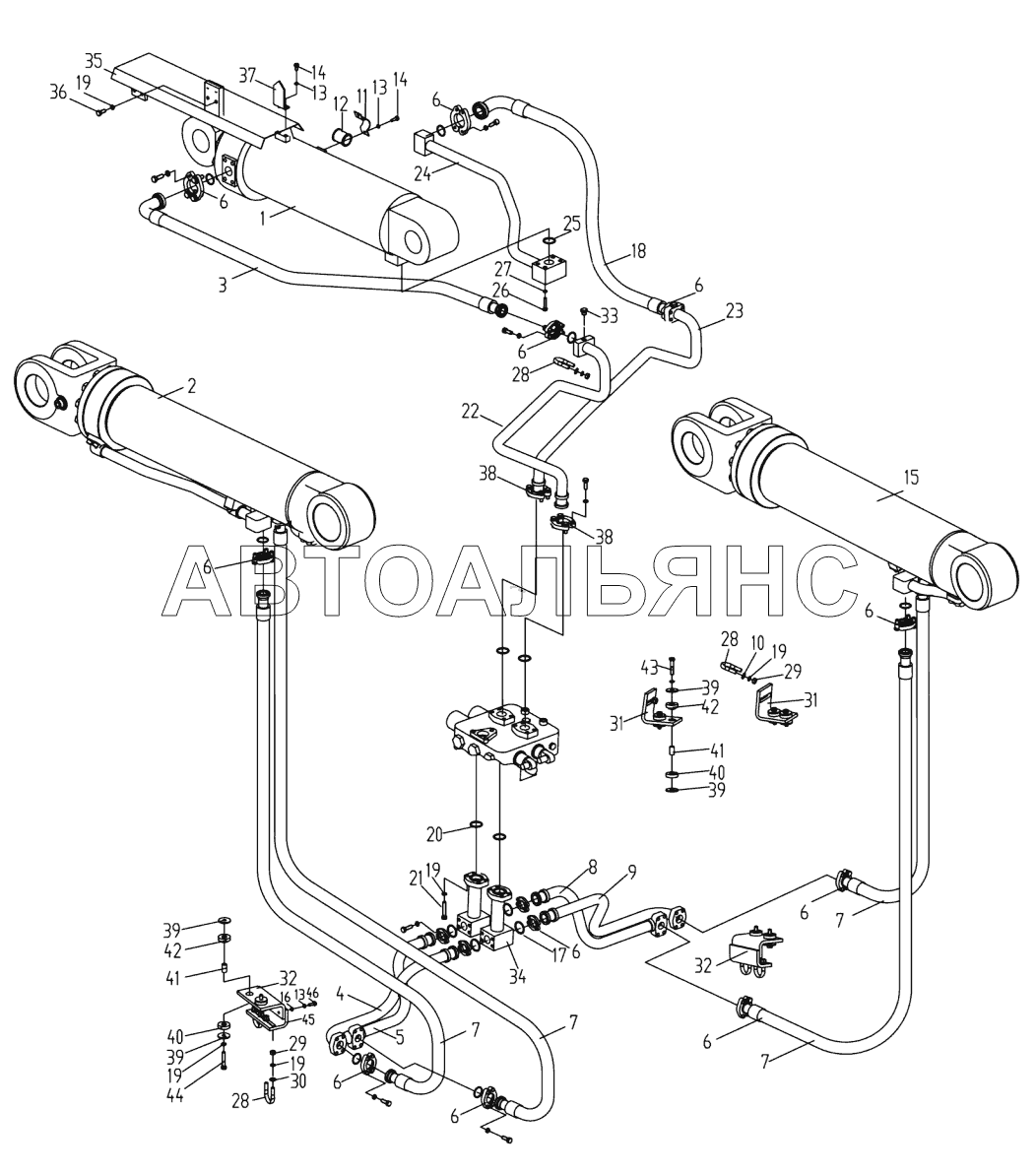

Рабочая гидросистема LW500KN 500KN, 500KSN. Каталог 2013г.

Рабочая гидросистема (252907398) LW500KSN 500KN, 500KSN Рабочая гидросистема (252901307) LW500KSN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр опрокидывающего ковша

Заводской номер: 803004341 Количество на модель: 1
803004341
1
2

Номер детали на чертеже:

2

Масляный цилиндр левой стрелы

Заводской номер: 803013063 Количество на модель: 1
803013063
1
3

Номер детали на чертеже:

3

Гибкий рукав в сборе

Заводской номер: 252900768 Количество на модель: 1
252900768
1
4

Номер детали на чертеже:

4

Стальная трубка

Заводской номер: 252900538 Количество на модель: 1
252900538
1
5

Номер детали на чертеже:

5

Стальная трубка

Заводской номер: 252900539 Количество на модель: 1
252900539
1
6

Номер детали на чертеже:

6

Блок фланцев

Заводской номер: 803164234 Количество на модель: 16
803164234
16
7

Номер детали на чертеже:

7

Гибкий рукав в сборе

Заводской номер: 252900292 Количество на модель: 4
252900292
4
8

Номер детали на чертеже:

8

Стальная трубка

Заводской номер: 252900540 Количество на модель: 1
252900540
1
9

Номер детали на чертеже:

9

Стальная трубка

Заводской номер: 252900541 Количество на модель: 1
252900541
1
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 805300102 Количество на модель: 4
805300102
4
11

Номер детали на чертеже:

11

Трубодержатель

Заводской номер: 252900300 Количество на модель: 1
252900300
1
12

Номер детали на чертеже:

12

Зажим резиновой трубы

Заводской номер: 252900301 Количество на модель: 1
252900301
1
13

Номер детали на чертеже:

13

Шайба 8

Заводской номер: 805300010 Количество на модель: 8
805300010
8
14

Номер детали на чертеже:

14

Болт М8х16

Заводской номер: 805000033 Количество на модель: 4
805000033
4
15

Номер детали на чертеже:

15

Маслоцилиндр правой стрелы

Заводской номер: 803013064 Количество на модель: 1
803013064
1
16

Номер детали на чертеже:

16

Шайба 8

Заводской номер: 805300069 Количество на модель: 4
805300069
4
17

Номер детали на чертеже:

17

О-образное уплотнительное кольцо

Заводской номер: 801100220 Количество на модель: 4
801100220
4
18

Номер детали на чертеже:

18

Гибкий рукав в сборе

Заводской номер: 252900769 Количество на модель: 1
252900769
1
19

Номер детали на чертеже:

19

Шайба 10

Заводской номер: 805300014 Количество на модель: 16
805300014
16
20

Номер детали на чертеже:

20

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 2
801100148
2
21

Номер детали на чертеже:

21

Болт М10х35

Заводской номер: 805000062 Количество на модель: 8
805000062
8
22

Номер детали на чертеже:

22

Стальная трубка

Заводской номер: 252900543 Количество на модель: 1
252900543
1
23

Номер детали на чертеже:

23

Стальная трубка

Заводской номер: 252900542 Количество на модель: 1
252900542
1
24

Номер детали на чертеже:

24

Стальная трубка

Заводской номер: 252900499 Количество на модель: 1
252900499
1
25

Номер детали на чертеже:

25

О-образное уплотнительное кольцо 42.5x3.55

Заводской номер: 801100066 Количество на модель: 1
801100066
1
26

Номер детали на чертеже:

26

Болт M12x70

Заводской номер: 805000041 Количество на модель: 4
805000041
4
27

Номер детали на чертеже:

27

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
28

Номер детали на чертеже:

28

“U” clamp

Заводской номер: 269900200 Количество на модель: 6
269900200
6
29

Номер детали на чертеже:

29

Гайка М10

Заводской номер: 805200048 Количество на модель: 12
805200048
12
30

Номер детали на чертеже:

30

Шайба 10

Заводской номер: 805300017 Количество на модель: 8
805300017
8
31

Номер детали на чертеже:

31

Упорная планка

Заводской номер: 252904236 Количество на модель: 2
252904236
2
32

Номер детали на чертеже:

32

Упорная планка

Заводской номер: 253000242 Количество на модель: 2
253000242
2
33

Номер детали на чертеже:

33

Заглушка

Заводской номер: 803166449 Количество на модель: 2
803166449
2
34

Номер детали на чертеже:

34

Стальная трубка

Заводской номер: 252900544 Количество на модель: 2
252900544
2
35

Номер детали на чертеже:

35

Защитный кожух

Заводской номер: 252900850 Количество на модель: 1
252900850
1
36

Номер детали на чертеже:

36

Болт М10х25

Заводской номер: 805000727 Количество на модель: 6
805000727
6
37

Номер детали на чертеже:

37

Стрелка

Заводской номер: 252900498 Количество на модель: 1
252900498
1
38

Номер детали на чертеже:

38

Блок фланцев

Заводской номер: 803164828 Количество на модель: 2
803164828
2
39

Номер детали на чертеже:

39

Нажимная планка

Заводской номер: 252900280 Количество на модель: 16
252900280
16
40

Номер детали на чертеже:

40

Резиновая прокладка

Заводской номер: 252900281 Количество на модель: 8
252900281
8
41

Номер детали на чертеже:

41

Стойка

Заводской номер: 252900298 Количество на модель: 8
252900298
8
42

Номер детали на чертеже:

42

Резиновая прокладка

Заводской номер: 252900282 Количество на модель: 8
252900282
8
43

Номер детали на чертеже:

43

Болт M10x50

Заводской номер: 805000047 Количество на модель: 4
805000047
4
44

Номер детали на чертеже:

44

Screw

Заводской номер: 805000100 Количество на модель: 4
805000100
4
45

Номер детали на чертеже:

45

Упорная планка

Заводской номер: 252900470 Количество на модель: 2
252900470
2
46

Номер детали на чертеже:

46

Болт М8х30

Заводской номер: 805000020 Количество на модель: 4
805000020
4
Рабочая гидросистема (252907398) LW500KSN 500KN, 500KSN Рабочая гидросистема (252901307) LW500KSN 500KN, 500KSN
