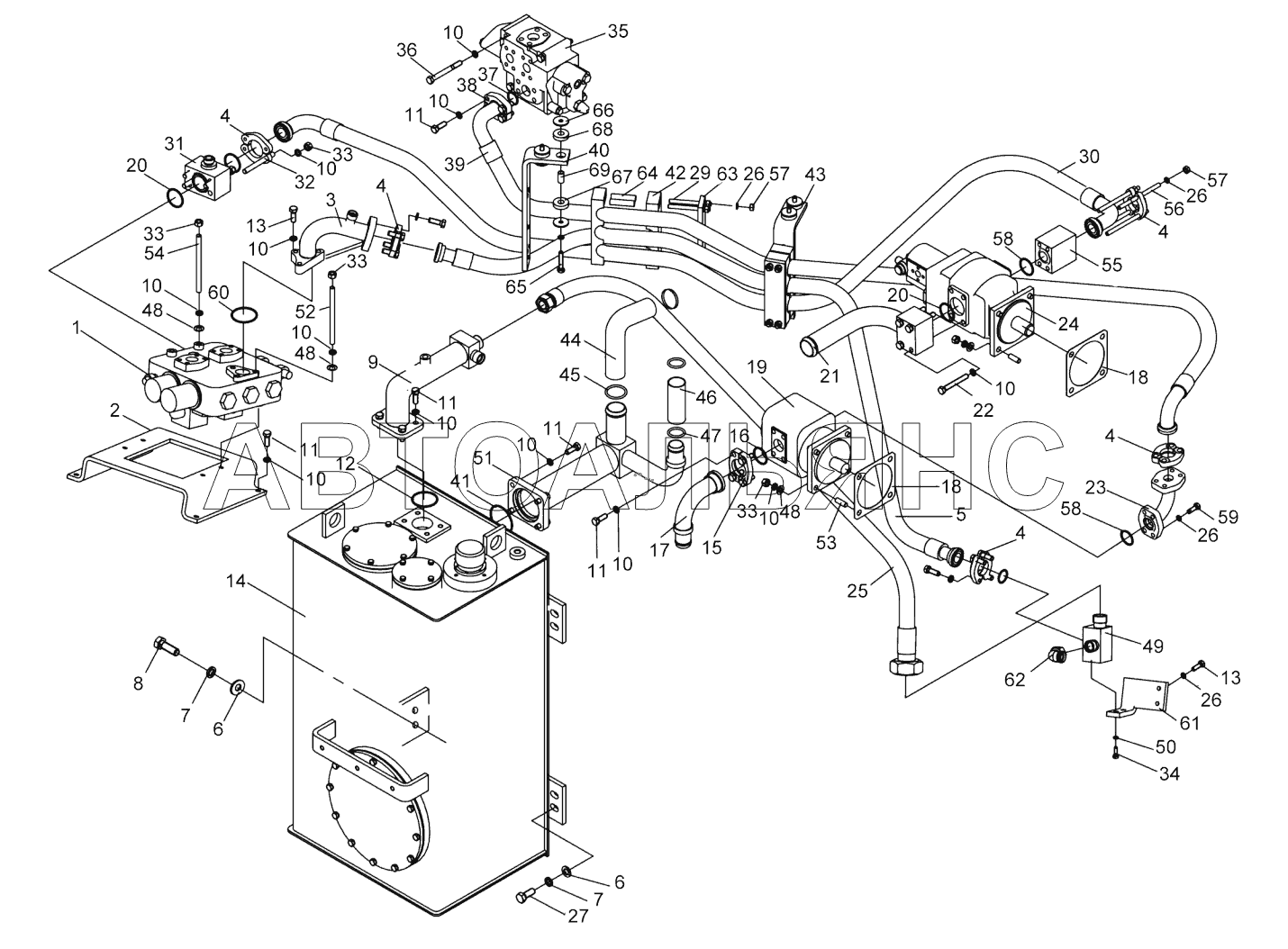

Рабочая гидросистема LW500KN 500KN, 500KSN. Каталог 2013г.

Задняя рама LW500KN 500KN, 500KSN Рабочая гидросистема (252907398) LW500KSN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Распределительный клапан

Заводской номер: 251800152 Количество на модель: 1
251800152
1
2

Номер детали на чертеже:

2

Упорная планка

Заводской номер: 252906924 Количество на модель: 1
252906924
1
3

Номер детали на чертеже:

3

Стальная трубка

Заводской номер: 252907065 Количество на модель: 1
252907065
1
4

Номер детали на чертеже:

4

Блок фланцев

Заводской номер: 803164828 Количество на модель: 5
803164828
5
5

Номер детали на чертеже:

5

Гибкий рукав в сборе

Заводской номер: 252900535 Количество на модель: 1
252900535
1
6

Номер детали на чертеже:

6

Шайба 16

Заводской номер: 805300111 Количество на модель: 8
805300111
8
7

Номер детали на чертеже:

7

Шайба 16

Заводской номер: 805300011 Количество на модель: 8
805300011
8
8

Номер детали на чертеже:

8

Болт M16x40

Заводской номер: 805000051 Количество на модель: 4
805000051
4
9

Номер детали на чертеже:

9

Стальная трубка

Заводской номер: 252907204 Количество на модель: 1
252907204
1
10

Номер детали на чертеже:

10

Шайба 12

Заводской номер: 805300018 Количество на модель: 31
805300018
31
11

Номер детали на чертеже:

11

Болт M12x35

Заводской номер: 805000048 Количество на модель: 16
805000048
16
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 803164126 Количество на модель: 1
803164126
1
13

Номер детали на чертеже:

13

Болт M10x40

Заводской номер: 805000029 Количество на модель: 3
805000029
3
14

Номер детали на чертеже:

14

Гидробак

Заводской номер: 252907101 Количество на модель: 1
252907101
1
15

Номер детали на чертеже:

15

Фланец типа отделения

Заводской номер: 803164240 Количество на модель: 1
803164240
1
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 801100180 Количество на модель: 1
801100180
1
17

Номер детали на чертеже:

17

Стальная труба для всасывания

Заводской номер: 251805691 Количество на модель: 1
251805691
1
18

Номер детали на чертеже:

18

Уплотнительная прокладка

Заводской номер: 252100847 Количество на модель: 2
252100847
2
19

Номер детали на чертеже:

19

Поворотный клапан

Заводской номер: 803004104 Количество на модель: 1
803004104
1
20

Номер детали на чертеже:

20

О-образное кольцо

Заводской номер: 801100049 Количество на модель: 1
801100049
1
21

Номер детали на чертеже:

21

Стальная труба для всасывания

Заводской номер: 251805755 Количество на модель: 1
251805755
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 805000263 Количество на модель: 4
805000263
4
23

Номер детали на чертеже:

23

Стальная трубка

Заводской номер: 252900992 Количество на модель: 1
252900992
1
24

Номер детали на чертеже:

24

Рабочий насос

Заводской номер: 803013093 Количество на модель: 1
803013093
1
25

Номер детали на чертеже:

25

Гибкий рукав в сборе

Заводской номер: 252904451 Количество на модель: 1
252904451
1
26

Номер детали на чертеже:

26

Шайба 10

Заводской номер: 805300014 Количество на модель: 15
805300014
15
27

Номер детали на чертеже:

27

Болт M16x45

Заводской номер: 805000026 Количество на модель: 4
805000026
4
29

Номер детали на чертеже:

29

Шпилька

Заводской номер: 805002242 Количество на модель: 8
805002242
8
30

Номер детали на чертеже:

30

Гибкий рукав в сборе

Заводской номер: 252900536 Количество на модель: 1
252900536
1
31

Номер детали на чертеже:

31

Блок соединений

Заводской номер: 252907067 Количество на модель: 1
252907067
1
32

Номер детали на чертеже:

32

Шпилька

Заводской номер: 805002243 Количество на модель: 4
805002243
4
33

Номер детали на чертеже:

33

Гайка М12

Заводской номер: 805200049 Количество на модель: 8
805200049
8
34

Номер детали на чертеже:

34

Болт М8х25

Заводской номер: 805000017 Количество на модель: 2
805000017
2
35

Номер детали на чертеже:

35

Увеличительный клапан расхода типа преимущества

Заводской номер: 252300148 Количество на модель: 1
252300148
1
36

Номер детали на чертеже:

36

Bolt

Заводской номер: 805000403 Количество на модель: 3
805000403
3
37

Номер детали на чертеже:

37

О-образное кольцо

Заводской номер: 803192287 Количество на модель: 1
803192287
1
38

Номер детали на чертеже:

38

Фланец типа отделения

Заводской номер: 803198806 Количество на модель: 1
803198806
1
39

Номер детали на чертеже:

39

Гибкий рукав в сборе

Заводской номер: 252900991 Количество на модель: 1
252900991
1
40

Номер детали на чертеже:

40

Упорная планка

Заводской номер: 252904234 Количество на модель: 1
252904234
1
41

Номер детали на чертеже:

41

O-ring

Заводской номер: 801100269 Количество на модель: 1
801100269
1
42

Номер детали на чертеже:

42

Резиновая зажимная планка

Заводской номер: 252900264 Количество на модель: 4
252900264
4
43

Номер детали на чертеже:

43

Упорная планка в сборе

Заводской номер: 252900284 Количество на модель: 1
252900284
1
44

Номер детали на чертеже:

44

Резиновая труба

Заводской номер: 803163991 Количество на модель: 1
803163991
1
45

Номер детали на чертеже:

45

Хомут из нержавейки

Заводской номер: 801902714 Количество на модель: 2
801902714
2
46

Номер детали на чертеже:

46

Резиновая труба, В38х210

Заводской номер: 803163992 Количество на модель: 1
803163992
1
47

Номер детали на чертеже:

47

Хомут из нержавейки 38-57

Заводской номер: 801902712 Количество на модель: 2
801902712
2
48

Номер детали на чертеже:

48

Шайба 12

Заводской номер: 805300020 Количество на модель: 8
805300020
8
49

Номер детали на чертеже:

49

Блок соединений

Заводской номер: 252904452 Количество на модель: 1
252904452
1
50

Номер детали на чертеже:

50

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
51

Номер детали на чертеже:

51

Стальная трубка

Заводской номер: 252907103 Количество на модель: 1
252907103
1
52

Номер детали на чертеже:

52

Болт

Заводской номер: 805001938 Количество на модель: 2
805001938
2
53

Номер детали на чертеже:

53

Шпилька М12х35

Заводской номер: 805002233 Количество на модель: 8
805002233
8
54

Номер детали на чертеже:

54

Шпилька

Заводской номер: 805000300 Количество на модель: 2
805000300
2
55

Номер детали на чертеже:

55

Соединительный блок

Заводской номер: 252900469 Количество на модель: 1
252900469
1
56

Номер детали на чертеже:

56

Шпилька

Заводской номер: 805002864 Количество на модель: 4
805002864
4
57

Номер детали на чертеже:

57

Гайка М10

Заводской номер: 805200048 Количество на модель: 8
805200048
8
58

Номер детали на чертеже:

58

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 3
801100148
3
59

Номер детали на чертеже:

59

Болт М10х30

Заводской номер: 805000043 Количество на модель: 4
805000043
4
60

Номер детали на чертеже:

60

О-образное уплотнительное кольцо

Заводской номер: 801100067 Количество на модель: 1
801100067
1
61

Номер детали на чертеже:

61

Упорная планка

Заводской номер: 252904453 Количество на модель: 1
252904453
1
62

Номер детали на чертеже:

62

Отвод

Заводской номер: 803163638 Количество на модель: 1
803163638
1
63

Номер детали на чертеже:

63

Зажимная планка

Заводской номер: 252904235 Количество на модель: 2
252904235
2
64

Номер детали на чертеже:

64

Стойка

Заводской номер: 252900265 Количество на модель: 8
252900265
8
65

Номер детали на чертеже:

65

Screw

Заводской номер: 805000100 Количество на модель: 2
805000100
2
66

Номер детали на чертеже:

66

Нажимная планка

Заводской номер: 252900280 Количество на модель: 4
252900280
4
67

Номер детали на чертеже:

67

Резиновая прокладка

Заводской номер: 252900281 Количество на модель: 2
252900281
2
68

Номер детали на чертеже:

68

Резиновая прокладка

Заводской номер: 252900282 Количество на модель: 2
252900282
2
69

Номер детали на чертеже:

69

Стойка

Заводской номер: 252900283 Количество на модель: 2
252900283
2
