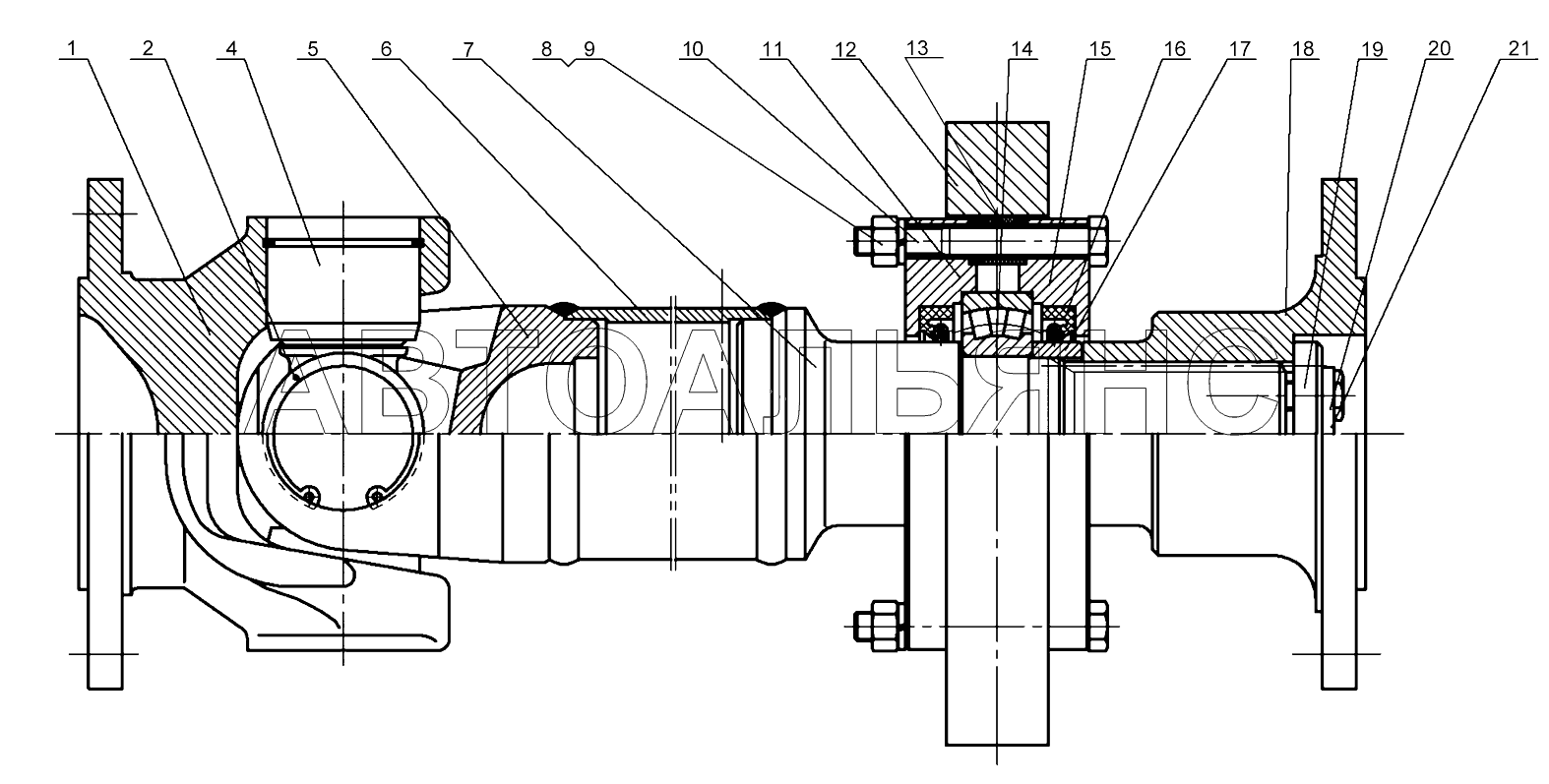

Передний передаточный вал (252900463) LW500KN 500KN, 500KSN. Каталог 2013г.

Монтаж ведущего моста и передаточного вала LW500KN 500KN, 500KSN Промежуточный передаточный вал (252900464) LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланцевая вилка

Заводской номер: 860118413 Количество на модель: 1
860118413
1
2

Номер детали на чертеже:

2

Пружинный зажим

Заводской номер: GB893.1-86 Количество на модель: 12
GB893.1-86
12
4

Номер детали на чертеже:

4

Кардан в сборе

Заводской номер: 860117405 Количество на модель: 3
860117405
3
5

Номер детали на чертеже:

5

Соединительная вилка

Заводской номер: 500К.03.2-03 Количество на модель: 3
500К.03.2-03
3
6

Номер детали на чертеже:

6

Труба вала

Заводской номер: 500К.03.2-04 Количество на модель: 1
500К.03.2-04
1
7

Номер детали на чертеже:

7

Шлицевой вал

Заводской номер: 500К.03.2-05 Количество на модель: 1
500К.03.2-05
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
9

Номер детали на чертеже:

9

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
11

Номер детали на чертеже:

11

Торцовый щит переднего подшипника

Заводской номер: 500К.03.2-09 Количество на модель: 1
500К.03.2-09
1
12

Номер детали на чертеже:

12

Гнездо подшипника

Заводской номер: 500К.03.2-10 Количество на модель: 1
500К.03.2-10
1
13

Номер детали на чертеже:

13

Seal

Заводской номер: ZL50.4-6 Количество на модель: 1
ZL50.4-6
1
14

Номер детали на чертеже:

14

Роликовый подшипник

Заводской номер: 860111011 Количество на модель: 1
860111011
1
15

Номер детали на чертеже:

15

Front Bearing Seat

Заводской номер: ZL40E.4-10 Количество на модель: 1
ZL40E.4-10
1
16

Номер детали на чертеже:

16

Резиновая консервация

Заводской номер: 803166364 Количество на модель: 2
803166364
2
17

Номер детали на чертеже:

17

Втулка вала

Заводской номер: 500К.03.2-06 Количество на модель: 1
500К.03.2-06
1
18

Номер детали на чертеже:

18

Фланцовый диск

Заводской номер: 860118412 Количество на модель: 1
860118412
1
19

Номер детали на чертеже:

19

Подстилка

Заводской номер: 85Z01.3-6 Количество на модель: 1
85Z01.3-6
1
20

Номер детали на чертеже:

20

Запорная планка

Заводской номер: 85Z01.3-5 Количество на модель: 1
85Z01.3-5
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: GB5783-86 Количество на модель: 3
GB5783-86
3
