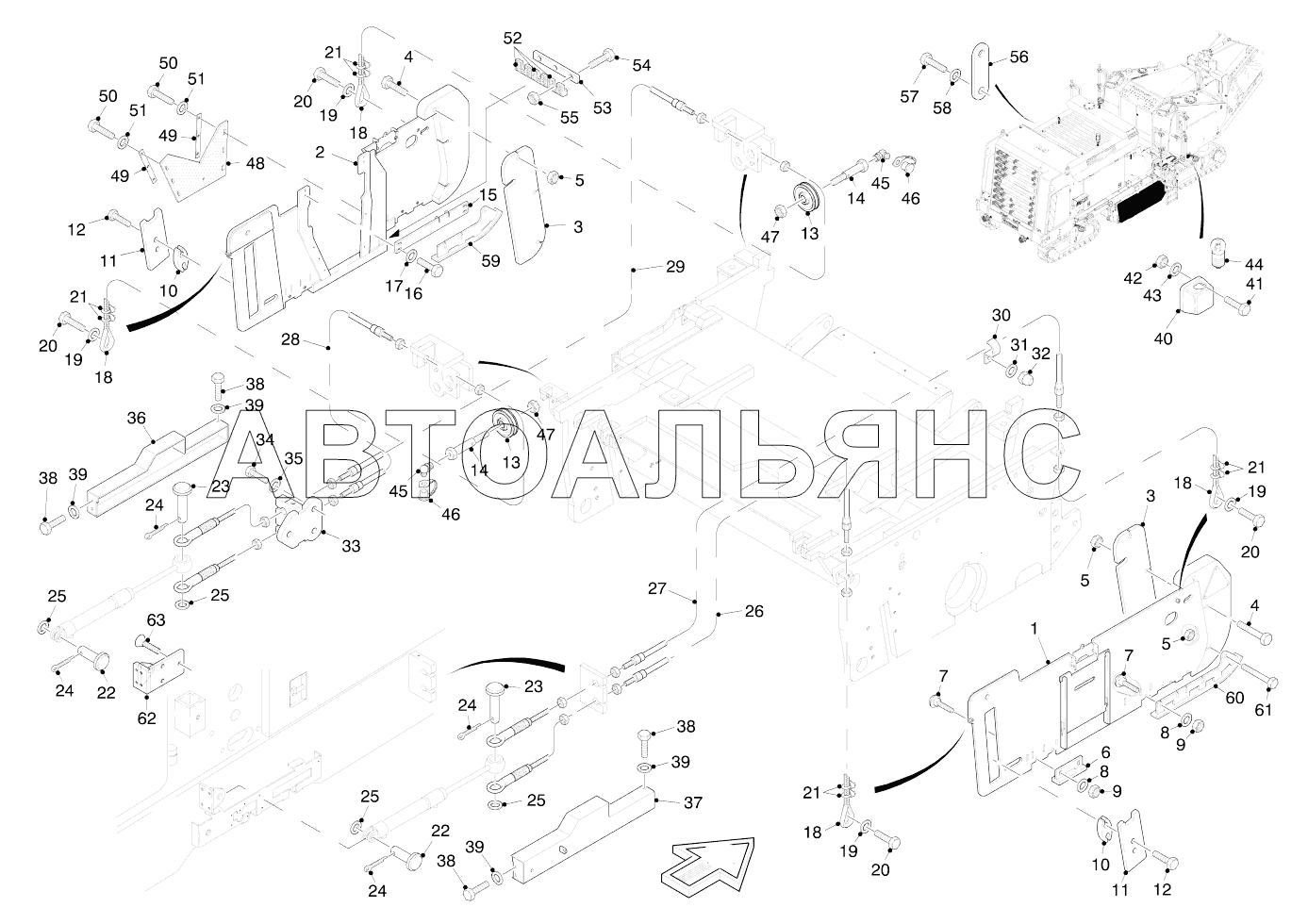

SIDE PLATE FB1500 W1500. Каталог 2008г.

SIDE PLATE FB1300 W1500 SIDE PLATE FB1500 W1500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SIDE PLATE

Заводской номер: 145351 Количество на модель: 1
145351
1
2

Номер детали на чертеже:

2

EDGE PROTECTION

Заводской номер: 143639 Количество на модель: 1
143639
1
3

Номер детали на чертеже:

3

WEAR PLATE

Заводской номер: 141749 Количество на модель: 2
141749
2
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 4314 Количество на модель: 6
4314
6
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: 5151 Количество на модель: 6
5151
6
6

Номер детали на чертеже:

6

PROTECTOR SKID 40X180

Заводской номер: 113001 Количество на модель: 5
113001
5
7

Номер детали на чертеже:

7

SCREW

Заводской номер: 148982 Количество на модель: 10
148982
10
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 39994 Количество на модель: 10
39994
10
9

Номер детали на чертеже:

9

HEXAGON NUT

Заводской номер: 5192 Количество на модель: 10
5192
10
10

Номер детали на чертеже:

10

SPACER PLATE

Заводской номер: 57718 Количество на модель: 2
57718
2
11

Номер детали на чертеже:

11

COVER PLATE

Заводской номер: 57719 Количество на модель: 2
57719
2
12

Номер детали на чертеже:

12

SCREW

Заводской номер: 4618 Количество на модель: 4
4618
4
13

Номер детали на чертеже:

13

ROPE PULLEY

Заводской номер: 82610 Количество на модель: 2
82610
2
14

Номер детали на чертеже:

14

RETAINER SCREW

Заводской номер: 74582 Количество на модель: 2
74582
2
15

Номер детали на чертеже:

15

REINFORCEMENT

Заводской номер: 58436 Количество на модель: 1
58436
1
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 4219 Количество на модель: 4
4219
4
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 5275 Количество на модель: 4
5275
4
18

Номер детали на чертеже:

18

ROPE EYE

Заводской номер: 69522 Количество на модель: 4
69522
4
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 4091 Количество на модель: 4
4091
4
21

Номер детали на чертеже:

21

WIRE CLIP

Заводской номер: 8026 Количество на модель: 8
8026
8
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 34465 Количество на модель: 2
34465
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 104971 Количество на модель: 2
104971
2
24

Номер детали на чертеже:

24

SPLIT PIN

Заводской номер: 9851 Количество на модель: 4
9851
4
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 5158 Количество на модель: 4
5158
4
26

Номер детали на чертеже:

26

BOWDEN CABLE

Заводской номер: 145469 Количество на модель: 1
145469
1
27

Номер детали на чертеже:

27

BOWDEN CABLE

Заводской номер: 145470 Количество на модель: 1
145470
1
28

Номер детали на чертеже:

28

BOWDEN CABLE

Заводской номер: 142246 Количество на модель: 1
142246
1
29

Номер детали на чертеже:

29

BOWDEN CABLE

Заводской номер: 142241 Количество на модель: 1
142241
1
30

Номер детали на чертеже:

30

PIPE CLIP

Заводской номер: 58605 Количество на модель: 5
58605
5
31

Номер детали на чертеже:

31

WASHER

Заводской номер: 5274 Количество на модель: 5
5274
5
32

Номер детали на чертеже:

32

CAP NUT

Заводской номер: 6219 Количество на модель: 5
6219
5
33

Номер детали на чертеже:

33

MOUNTING DEVICE

Заводской номер: 146336 Количество на модель: 1
146336
1
34

Номер детали на чертеже:

34

SCREW

Заводской номер: 5201 Количество на модель: 3
5201
3
35

Номер детали на чертеже:

35

WASHER

Заводской номер: 5195 Количество на модель: 3
5195
3
36

Номер детали на чертеже:

36

COVER

Заводской номер: 146371 Количество на модель: 1
146371
1
37

Номер детали на чертеже:

37

COVER

Заводской номер: 144626 Количество на модель: 1
144626
1
38

Номер детали на чертеже:

38

SCREW

Заводской номер: 4218 Количество на модель: 8
4218
8
40

Номер детали на чертеже:

40

FLASHLIGHT

Заводской номер: 35436 Количество на модель: 2
35436
2
41

Номер детали на чертеже:

41

SCREW

Заводской номер: 19168 Количество на модель: 4
19168
4
42

Номер детали на чертеже:

42

HEXAGON NUT

Заводской номер: 20431 Количество на модель: 4
20431
4
43

Номер детали на чертеже:

43

WASHER

Заводской номер: 31632 Количество на модель: 4
31632
4
44

Номер детали на чертеже:

44

BULB

Заводской номер: 10183 Количество на модель: 2
10183
2
45

Номер детали на чертеже:

45

GREASING NIPPLE

Заводской номер: 9062 Количество на модель: 2
9062
2
46

Номер детали на чертеже:

46

CAP

Заводской номер: 11181 Количество на модель: 2
11181
2
47

Номер детали на чертеже:

47

HEXAGON NUT

Заводской номер: 20562 Количество на модель: 2
20562
2
48

Номер детали на чертеже:

48

SEALING RUBBER

Заводской номер: 112982 Количество на модель: 1
112982
1
49

Номер детали на чертеже:

49

RAIL

Заводской номер: 53135 Количество на модель: 2
53135
2
50

Номер детали на чертеже:

50

SCREW

Заводской номер: 4181 Количество на модель: 6
4181
6
51

Номер детали на чертеже:

51

WASHER

Заводской номер: 5211 Количество на модель: 6
5211
6
52

Номер детали на чертеже:

52

SCRAPER FB50

Заводской номер: 8838 Количество на модель: 3
8838
3
53

Номер детали на чертеже:

53

RAIL

Заводской номер: 114892 Количество на модель: 1
114892
1
54

Номер детали на чертеже:

54

SCREW

Заводской номер: 4220 Количество на модель: 3
4220
3
55

Номер детали на чертеже:

55

HEXAGON NUT

Заводской номер: 5269 Количество на модель: 3
5269
3
56

Номер детали на чертеже:

56

FISHPLATE

Заводской номер: 147789 Количество на модель: 1
147789
1
57

Номер детали на чертеже:

57

SCREW

Заводской номер: 4299 Количество на модель: 2
4299
2
58

Номер детали на чертеже:

58

WASHER

Заводской номер: 5131 Количество на модель: 2
5131
2
59

Номер детали на чертеже:

59

PROTECTOR SKID 50X490

Заводской номер: 157828 Количество на модель: 1
157828
1
60

Номер детали на чертеже:

60

PROTECTOR SKID 50X625

Заводской номер: 155630 Количество на модель: 1
155630
1
61

Номер детали на чертеже:

61

SCREW

Заводской номер: 4316 Количество на модель: 2
4316
2
62

Номер детали на чертеже:

62

CYLINDER BRACKET

Заводской номер: 178424 Количество на модель: 1
178424
1
63

Номер детали на чертеже:

63

SCREW

Заводской номер: 105870 Количество на модель: 3
105870
3
SIDE PLATE FB1300 W1500 SIDE PLATE FB1500 W1500
