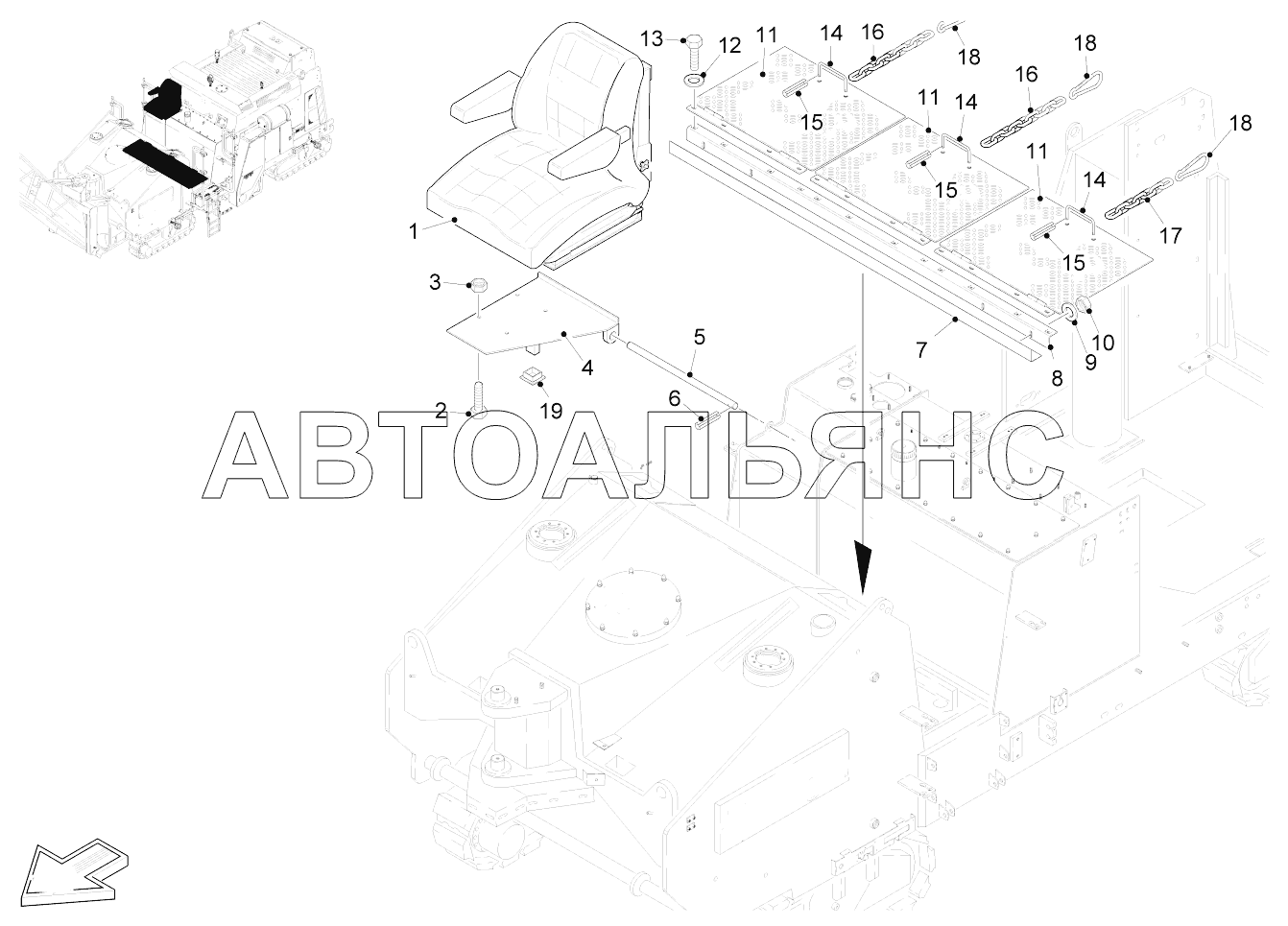

OPERATOR'S STATION AND SEAT W1500. Каталог 2008г.

COVERS W1500 LADDER LEFT/RIGHT W1500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

DRIVER'S SEAT

Заводской номер: 68396 Количество на модель: 1
68396
1
2

Номер детали на чертеже:

2

SCREW

Заводской номер: 4260 Количество на модель: 4
4260
4
3

Номер детали на чертеже:

3

HEXAGON NUT

Заводской номер: 5192 Количество на модель: 4
5192
4
4

Номер детали на чертеже:

4

SEAT PLATE

Заводской номер: 54576 Количество на модель: 1
54576
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 66317 Количество на модель: 1
66317
1
6

Номер детали на чертеже:

6

CLAMPING SLEEVE

Заводской номер: 1351 Количество на модель: 2
1351
2
7

Номер детали на чертеже:

7

SEALING PLATE

Заводской номер: 72463 Количество на модель: 1
72463
1
8

Номер детали на чертеже:

8

SUPPORT BRACKET

Заводской номер: 58457 Количество на модель: 1
58457
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 5275 Количество на модель: 4
5275
4
10

Номер детали на чертеже:

10

HEXAGON NUT

Заводской номер: 5269 Количество на модель: 4
5269
4
11

Номер детали на чертеже:

11

COVER PLATE

Заводской номер: 53583 Количество на модель: 3
53583
3
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 5211 Количество на модель: 12
5211
12
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 4180 Количество на модель: 12
4180
12
14

Номер детали на чертеже:

14

BOW

Заводской номер: 41226 Количество на модель: 3
41226
3
15

Номер детали на чертеже:

15

CLAMPING SLEEVE

Заводской номер: 8321 Количество на модель: 3
8321
3
16

Номер детали на чертеже:

16

CHAIN

Заводской номер: 59173 Количество на модель: 2
59173
2
17

Номер детали на чертеже:

17

CHAIN

Заводской номер: 59174 Количество на модель: 1
59174
1
18

Номер детали на чертеже:

18

SPRING HOOK

Заводской номер: 10743 Количество на модель: 3
10743
3
19

Номер детали на чертеже:

19

PLUG

Заводской номер: 42314 Количество на модель: 1
42314
1
