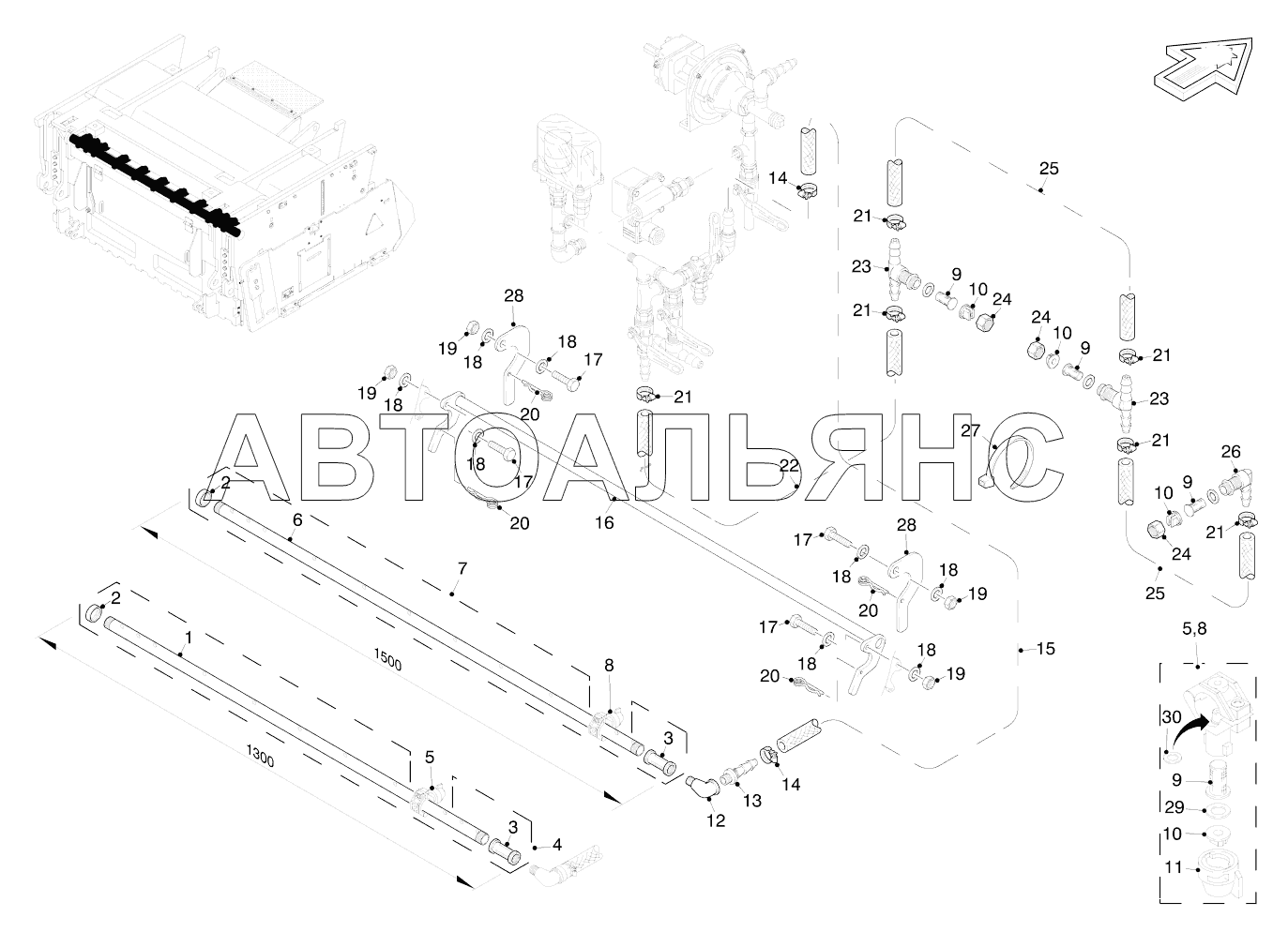

SPRINKLER SYSTEM FB1300/1500 W1500. Каталог 2008г.

PUMP CONNECTORS W1500 SPRINKLER SYSTEM FB2000 W1500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SPRINKLER PIPE

Заводской номер: 148570 Количество на модель: 1
148570
1
2

Номер детали на чертеже:

2

CAP

Заводской номер: 5149 Количество на модель: 2
5149
2
3

Номер детали на чертеже:

3

SOCKET

Заводской номер: 5096 Количество на модель: 2
5096
2
4

Номер детали на чертеже:

4

DISTRIBUTOR PIPE FB1300

Заводской номер: 148568 Количество на модель: 1
148568
1
5

Номер детали на чертеже:

5

NOZZLE UNIT

Заводской номер: 71765 Количество на модель: 11
71765
11
6

Номер детали на чертеже:

6

SPRINKLER PIPE

Заводской номер: 114061 Количество на модель: 1
114061
1
7

Номер детали на чертеже:

7

DISTRIBUTOR PIPE FB1500

Заводской номер: 114059 Количество на модель: 1
114059
1
8

Номер детали на чертеже:

8

NOZZLE UNIT

Заводской номер: 71765 Количество на модель: 12
71765
12
9

Номер детали на чертеже:

9

VALVE FOR NOZZLE UNIT

Заводской номер: 74328 Количество на модель: 15
74328
15
10

Номер детали на чертеже:

10

NOZZLE

Заводской номер: 15827 Количество на модель: 15
15827
15
11

Номер детали на чертеже:

11

CAP

Заводской номер: 113310 Количество на модель: 12
113310
12
12

Номер детали на чертеже:

12

ANGLE

Заводской номер: 5602 Количество на модель: 1
5602
1
13

Номер детали на чертеже:

13

HOSE NOZZLE

Заводской номер: 102964 Количество на модель: 1
102964
1
14

Номер детали на чертеже:

14

HOSE CLAMP

Заводской номер: 3289 Количество на модель: 2
3289
2
15

Номер детали на чертеже:

15

PVC HOSE

Заводской номер: 13770 Количество на модель:
13770
16

Номер детали на чертеже:

16

SUPPORT

Заводской номер: 114057 Количество на модель: 1
114057
1
17

Номер детали на чертеже:

17

SCREW

Заводской номер: 4181 Количество на модель: 2
4181
2
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 5206 Количество на модель: 4
5206
4
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: 12247 Количество на модель: 2
12247
2
20

Номер детали на чертеже:

20

SPRING PIN

Заводской номер: 7890 Количество на модель: 2
7890
2
21

Номер детали на чертеже:

21

HOSE CLAMP

Заводской номер: 3286 Количество на модель: 6
3286
6
22

Номер детали на чертеже:

22

PVC HOSE

Заводской номер: 10860 Количество на модель: 2
10860
2
23

Номер детали на чертеже:

23

T-PIECE

Заводской номер: 97274 Количество на модель: 2
97274
2
24

Номер детали на чертеже:

24

CAP NUT

Заводской номер: 26374 Количество на модель: 3
26374
3
26

Номер детали на чертеже:

26

ANGULAR BRACKET

Заводской номер: 97272 Количество на модель: 1
97272
1
27

Номер детали на чертеже:

27

WIRE FASTENER

Заводской номер: 9612 Количество на модель: 3
9612
3
28

Номер детали на чертеже:

28

SUPPORT

Заводской номер: 152694 Количество на модель: 2
152694
2
29

Номер детали на чертеже:

29

SEAL

Заводской номер: 163265 Количество на модель: 12
163265
12
30

Номер детали на чертеже:

30

SEALING WASHER

Заводской номер: 187826 Количество на модель: 12
187826
12
