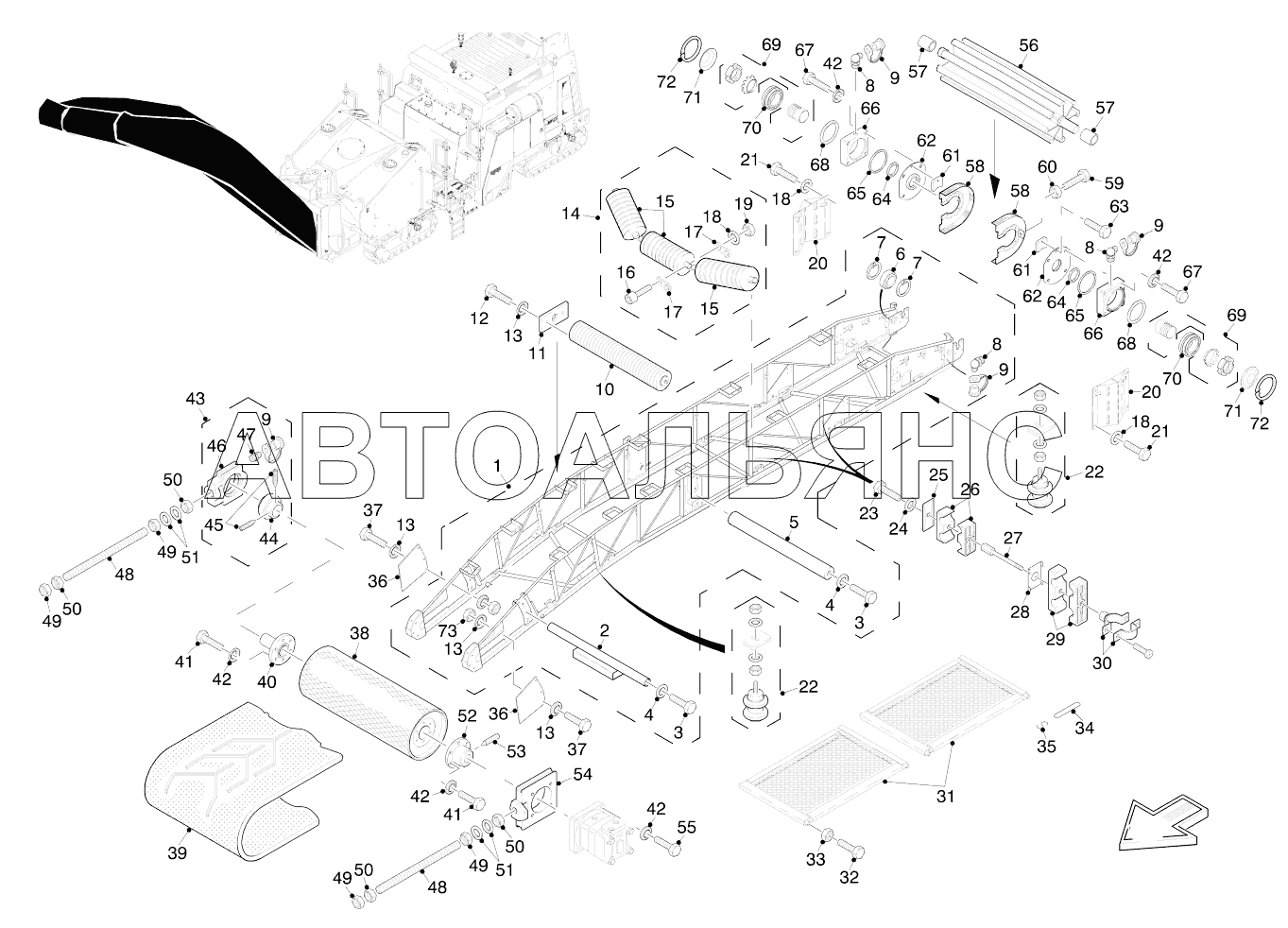

DISCHARGE CONVEYOR W1500. Каталог 2008г.

PRIMARY CONVEYOR - COVERS W1500 DISCHARGE CONVEYOR - COVERS W1500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONVEYOR FRAME

Заводской номер: 111870 Количество на модель: 1
111870
1
2

Номер детали на чертеже:

2

BRACING

Заводской номер: 121911 Количество на модель: 1
121911
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 10359 Количество на модель: 4
10359
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 36126 Количество на модель: 4
36126
4
5

Номер детали на чертеже:

5

BRACING

Заводской номер: 113363 Количество на модель: 1
113363
1
6

Номер детали на чертеже:

6

PIVOTING BEARING

Заводской номер: 18503 Количество на модель: 2
18503
2
7

Номер детали на чертеже:

7

LOCKING RING

Заводской номер: 10453 Количество на модель: 4
10453
4
8

Номер детали на чертеже:

8

GREASING NIPPLE

Заводской номер: 8688 Количество на модель: 4
8688
4
9

Номер детали на чертеже:

9

CAP

Заводской номер: 11181 Количество на модель: 5
11181
5
10

Номер детали на чертеже:

10

BELT ROLLER B800

Заводской номер: 111348 Количество на модель: 5
111348
5
11

Номер детали на чертеже:

11

ROLLER SUPPORT

Заводской номер: 72055 Количество на модель: 5
72055
5
12

Номер детали на чертеже:

12

SCREW

Заводской номер: 4179 Количество на модель: 10
4179
10
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 5208 Количество на модель: 22
5208
22
14

Номер детали на чертеже:

14

ROLLER B800

Заводской номер: 111363 Количество на модель: 10
111363
10
15

Номер детали на чертеже:

15

ROPE PULLEY

Заводской номер: 117972 Количество на модель: 30
117972
30
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 108289 Количество на модель: 80
108289
80
17

Номер детали на чертеже:

17

CHAIN LINK

Заводской номер: 117971 Количество на модель: 80
117971
80
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 5206 Количество на модель: 88
5206
88
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: 12247 Количество на модель: 80
12247
80
20

Номер детали на чертеже:

20

GRID

Заводской номер: 135218 Количество на модель: 2
135218
2
21

Номер детали на чертеже:

21

SCREW

Заводской номер: 4180 Количество на модель: 8
4180
8
22

Номер детали на чертеже:

22

GUIDE ROLLER

Заводской номер: 54954 Количество на модель: 4
54954
4
23

Номер детали на чертеже:

23

SCREW

Заводской номер: 4184 Количество на модель: 7
4184
7
24

Номер детали на чертеже:

24

WASHER

Заводской номер: 5211 Количество на модель: 7
5211
7
25

Номер детали на чертеже:

25

COVER PLATE

Заводской номер: 115791 Количество на модель: 7
115791
7
26

Номер детали на чертеже:

26

PIPE CLIP

Заводской номер: 115792 Количество на модель: 7
115792
7
27

Номер детали на чертеже:

27

SCREW

Заводской номер: 115794 Количество на модель: 7
115794
7
28

Номер детали на чертеже:

28

LOCKING PLATE

Заводской номер: 115790 Количество на модель: 7
115790
7
29

Номер детали на чертеже:

29

PIPE CLIP

Заводской номер: 115793 Количество на модель: 7
115793
7
30

Номер детали на чертеже:

30

PIPE CLIP

Заводской номер: 30259 Количество на модель: 7
30259
7
31

Номер детали на чертеже:

31

GRID

Заводской номер: 112971 Количество на модель: 2
112971
2
31

Номер детали на чертеже:

31

GRID

Заводской номер: 164847 Количество на модель: 2
164847
2
32

Номер детали на чертеже:

32

SCREW

Заводской номер: 5941 Количество на модель: 8
5941
8
33

Номер детали на чертеже:

33

HEXAGON NUT

Заводской номер: 5810 Количество на модель: 8
5810
8
34

Номер детали на чертеже:

34

RUBBER ENDLESS

Заводской номер: 70203 Количество на модель: 4
70203
4
35

Номер детали на чертеже:

35

HOOK

Заводской номер: 70204 Количество на модель: 4
70204
4
36

Номер детали на чертеже:

36

COVER

Заводской номер: 121801 Количество на модель: 2
121801
2
37

Номер детали на чертеже:

37

SCREW

Заводской номер: 4181 Количество на модель: 6
4181
6
38

Номер детали на чертеже:

38

DRIVE PULLEY B800

Заводской номер: 95865 Количество на модель: 1
95865
1
39

Номер детали на чертеже:

39

CONVEYOR BELT B800

Заводской номер: 57482 Количество на модель: 1
57482
1
40

Номер детали на чертеже:

40

BOLT-ON PIN

Заводской номер: 112980 Количество на модель: 1
112980
1
41

Номер детали на чертеже:

41

SCREW

Заводской номер: 4263 Количество на модель: 12
4263
12
42

Номер детали на чертеже:

42

WASHER

Заводской номер: 5197 Количество на модель: 24
5197
24
43

Номер детали на чертеже:

43

TENSIONER BEARING

Заводской номер: 1765 Количество на модель: 1
1765
1
44

Номер детали на чертеже:

44

BEARING INSERT

Заводской номер: 18332 Количество на модель: 1
18332
1
45

Номер детали на чертеже:

45

THREADED PIN

Заводской номер: 10188 Количество на модель: 1
10188
1
46

Номер детали на чертеже:

46

BEARING HOUSING

Заводской номер: 18333 Количество на модель: 1
18333
1
47

Номер детали на чертеже:

47

GREASING NIPPLE

Заводской номер: 8588 Количество на модель: 1
8588
1
48

Номер детали на чертеже:

48

THREADED ROD

Заводской номер: 52116 Количество на модель: 2
52116
2
49

Номер детали на чертеже:

49

HEXAGON NUT

Заводской номер: 42186 Количество на модель: 4
42186
4
50

Номер детали на чертеже:

50

HEXAGON NUT

Заводской номер: 4817 Количество на модель: 4
4817
4
51

Номер детали на чертеже:

51

WASHER

Заводской номер: 4822 Количество на модель: 4
4822
4
52

Номер детали на чертеже:

52

DRIVE FLANGE

Заводской номер: 38601 Количество на модель: 1
38601
1
52

Номер детали на чертеже:

52

PIPE CLIP

Заводской номер: 2053124 Количество на модель: 7
2053124
7
53

Номер детали на чертеже:

53

THREADED PIN

Заводской номер: 10367 Количество на модель: 1
10367
1
54

Номер детали на чертеже:

54

GUIDING PLATE

Заводской номер: 14864 Количество на модель: 1
14864
1
55

Номер детали на чертеже:

55

SCREW

Заводской номер: 4264 Количество на модель: 4
4264
4
56

Номер детали на чертеже:

56

RETURN PULLEY B800

Заводской номер: 110871 Количество на модель: 1
110871
1
57

Номер детали на чертеже:

57

INNER RING

Заводской номер: 145073 Количество на модель: 2
145073
2
58

Номер детали на чертеже:

58

ROLLER PROTECTION

Заводской номер: 113596 Количество на модель: 2
113596
2
59

Номер детали на чертеже:

59

SCREW

Заводской номер: 4302 Количество на модель: 2
4302
2
60

Номер детали на чертеже:

60

HEXAGON NUT

Заводской номер: 5134 Количество на модель: 2
5134
2
61

Номер детали на чертеже:

61

BURNT PART

Заводской номер: 144465 Количество на модель: 2
144465
2
62

Номер детали на чертеже:

62

INTERMEDIATE RING

Заводской номер: 144466 Количество на модель: 2
144466
2
63

Номер детали на чертеже:

63

SCREW

Заводской номер: 4178 Количество на модель: 2
4178
2
64

Номер детали на чертеже:

64

SEAL

Заводской номер: 145072 Количество на модель: 2
145072
2
65

Номер детали на чертеже:

65

SPACER RING

Заводской номер: 144467 Количество на модель: 2
144467
2
66

Номер детали на чертеже:

66

HOUSING

Заводской номер: 110873 Количество на модель: 2
110873
2
67

Номер детали на чертеже:

67

SCREW

Заводской номер: 4272 Количество на модель: 4
4272
4
68

Номер детали на чертеже:

68

O-RING SEAL

Заводской номер: 26460 Количество на модель: 2
26460
2
69

Номер детали на чертеже:

69

TENSIONER BUSH, COMPL.

Заводской номер: 1395 Количество на модель: 2
1395
2
70

Номер детали на чертеже:

70

SPHERICAL ROLLER BEARING

Заводской номер: 1387 Количество на модель: 2
1387
2
71

Номер детали на чертеже:

71

COVER

Заводской номер: 110868 Количество на модель: 2
110868
2
72

Номер детали на чертеже:

72

LOCKING RING

Заводской номер: 45402 Количество на модель: 2
45402
2
