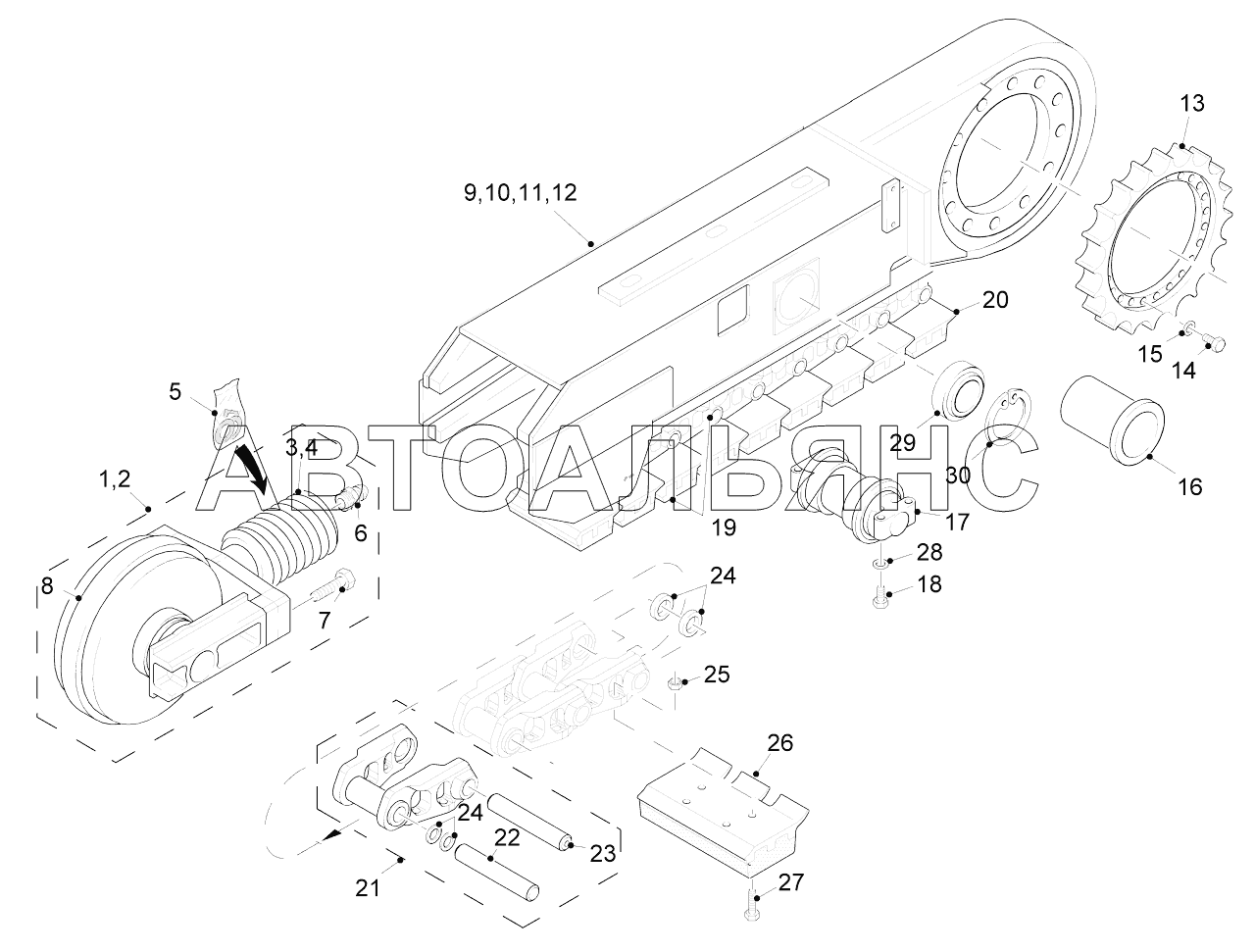

CRAWLER UNIT W1500. Каталог 2008г.

ADVANCE DRIVE W1500 ADVANCE DRIVE - LEAKAGE W1500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

IDLER UNIT FRONT

Заводской номер: 106030 Количество на модель: 1
106030
1
2

Номер детали на чертеже:

2

IDLER UNIT REAR

Заводской номер: 106031 Количество на модель: 1
106031
1
3

Номер детали на чертеже:

3

TENSIONER UNIT FRONT

Заводской номер: 106035 Количество на модель: 1
106035
1
4

Номер детали на чертеже:

4

TENSIONER UNIT REAR

Заводской номер: 106036 Количество на модель: 1
106036
1
5

Номер детали на чертеже:

5

SET OF SEALS

Заводской номер: 101814 Количество на модель: 1
101814
1
6

Номер детали на чертеже:

6

GREASING NIPPLE

Заводской номер: 38480 Количество на модель: 1
38480
1
7

Номер детали на чертеже:

7

SCREW

Заводской номер: 1063 Количество на модель: 4
1063
4
8

Номер детали на чертеже:

8

FRONT IDLER

Заводской номер: 87705 Количество на модель: 1
87705
1
9

Номер детали на чертеже:

9

SIDE PART

Заводской номер: 172500 Количество на модель: 1
172500
1
10

Номер детали на чертеже:

10

SIDE PART

Заводской номер: 172508 Количество на модель: 1
172508
1
11

Номер детали на чертеже:

11

SIDE PART

Заводской номер: 172509 Количество на модель: 1
172509
1
12

Номер детали на чертеже:

12

SIDE PART

Заводской номер: 172510 Количество на модель: 1
172510
1
13

Номер детали на чертеже:

13

DRIVING WHEEL W1

Заводской номер: 55602 Количество на модель: 1
55602
1
14

Номер детали на чертеже:

14

SCREW

Заводской номер: 14403 Количество на модель: 8
14403
8
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 43003 Количество на модель: 8
43003
8
16

Номер детали на чертеже:

16

BUSHING

Заводской номер: 55660 Количество на модель: 2
55660
2
17

Номер детали на чертеже:

17

TRACK ROLLER W1 FRICT.BEARING

Заводской номер: 32007 Количество на модель: 4
32007
4
18

Номер детали на чертеже:

18

SCREW

Заводской номер: 4270 Количество на модель: 16
4270
16
19

Номер детали на чертеже:

19

TRACK ASSY W1 INC. 24 T.P.

Заводской номер: 108756 Количество на модель: 1
108756
1
20

Номер детали на чертеже:

20

TRACK CHAIN W1 WITHOUT T.P.

Заводской номер: 108750 Количество на модель: 1
108750
1
21

Номер детали на чертеже:

21

REPAIR SEGMENT

Заводской номер: 108751 Количество на модель: 1
108751
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 110107 Количество на модель: 1
110107
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 110106 Количество на модель: 1
110106
1
24

Номер детали на чертеже:

24

LOCKING PLATE

Заводской номер: 109070 Количество на модель: 4
109070
4
25

Номер детали на чертеже:

25

NUT FOR PAD W1

Заводской номер: 18502 Количество на модель: 96
18502
96
26

Номер детали на чертеже:

26

PLASTIC TRACK PAD

Заводской номер: 108743 Количество на модель: 24
108743
24
26

Номер детали на чертеже:

26

POLY GRIP TRACK PAD W1

Заводской номер: 150740 Количество на модель: 24
150740
24
27

Номер детали на чертеже:

27

BOLT FOR TRACK PAD W1

Заводской номер: 18501 Количество на модель: 96
18501
96
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 5197 Количество на модель: 15
5197
15
29

Номер детали на чертеже:

29

PIVOTING BEARING

Заводской номер: 18503 Количество на модель: 2
18503
2
30

Номер детали на чертеже:

30

LOCKING RING

Заводской номер: 10453 Количество на модель: 2
10453
2
