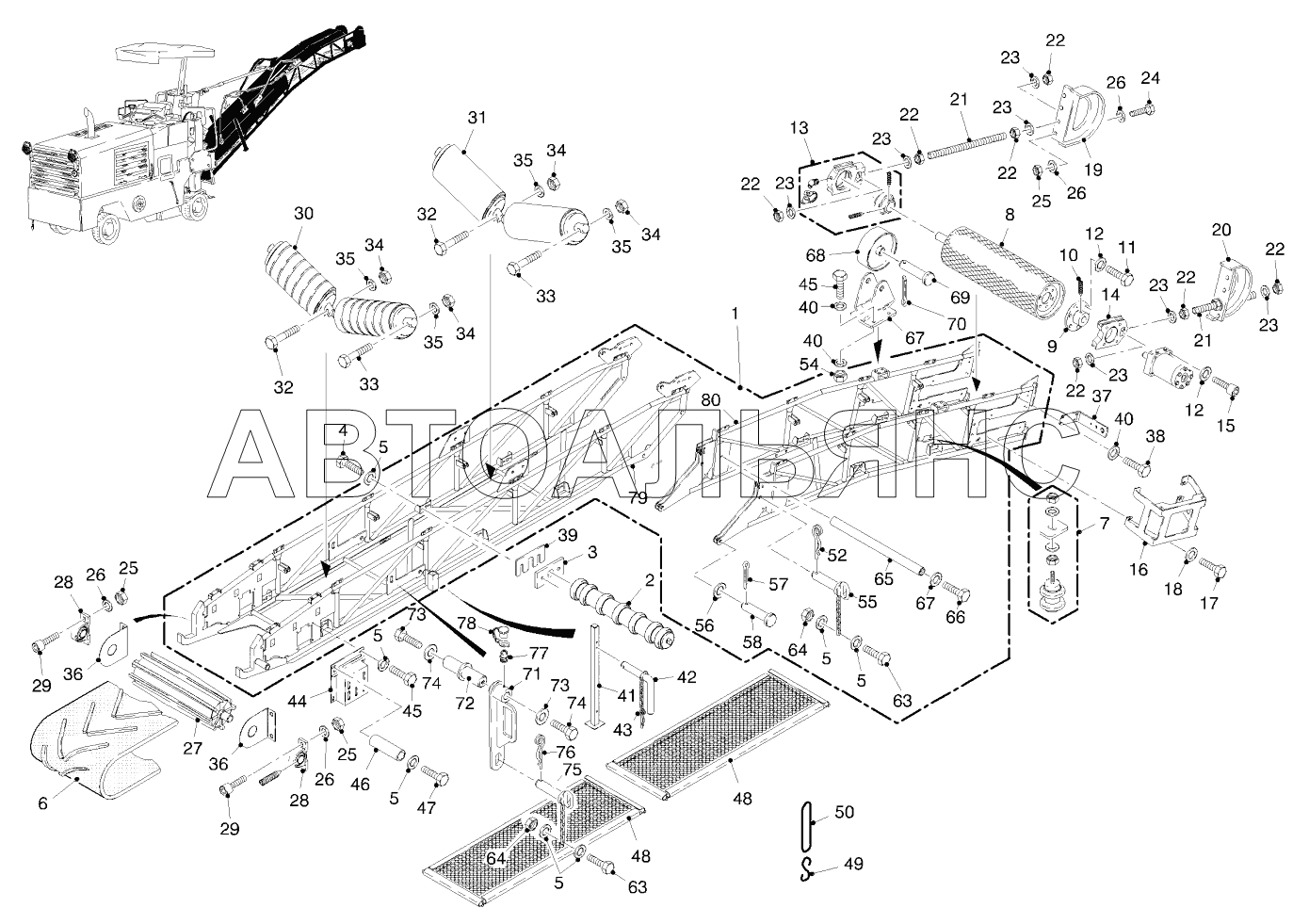

FOLDING CONVEYOR W600DC. Каталог 2017г.

DISCHARGE CONVEYOR - COVERS W600DC FOLDING CONVEYOR - COVER W600DC

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FOLDING CONVEYOR FRAME

Заводской номер: 105189 Количество на модель: 1
105189
1
2

Номер детали на чертеже:

2

BELT ROLLER B400

Заводской номер: 71844 Количество на модель: 5
71844
5
3

Номер детали на чертеже:

3

ROLLER SUPPORT

Заводской номер: 72055 Количество на модель: 5
72055
5
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 4181 Количество на модель: 10
4181
10
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 5211 Количество на модель: 32
5211
32
6

Номер детали на чертеже:

6

CONVEYOR BELT B400

Заводской номер: 97243 Количество на модель: 1
97243
1
7

Номер детали на чертеже:

7

GUIDE ROLLER

Заводской номер: 54954 Количество на модель: 4
54954
4
8

Номер детали на чертеже:

8

DRIVE PULLEY B400

Заводской номер: 43231 Количество на модель: 1
43231
1
9

Номер детали на чертеже:

9

FLANGE

Заводской номер: 43240 Количество на модель: 1
43240
1
10

Номер детали на чертеже:

10

THREADED PIN

Заводской номер: 142808 Количество на модель: 1
142808
1
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 4265 Количество на модель: 6
4265
6
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 5195 Количество на модель: 10
5195
10
13

Номер детали на чертеже:

13

TENSIONER BEARING

Заводской номер: 56293 Количество на модель: 1
56293
1
14

Номер детали на чертеже:

14

GUIDE ELEMENT

Заводской номер: 43994 Количество на модель: 1
43994
1
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 4472 Количество на модель: 4
4472
4
16

Номер детали на чертеже:

16

ENGINE PROTECTION

Заводской номер: 90173 Количество на модель: 1
90173
1
17

Номер детали на чертеже:

17

SCREW

Заводской номер: 4219 Количество на модель: 4
4219
4
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 5275 Количество на модель: 4
5275
4
19

Номер детали на чертеже:

19

ROLL OVER PROTECTION

Заводской номер: 131700 Количество на модель: 1
131700
1
20

Номер детали на чертеже:

20

ROLL OVER PROTECTION

Заводской номер: 131714 Количество на модель: 1
131714
1
21

Номер детали на чертеже:

21

THREADED ROD

Заводской номер: 51277 Количество на модель: 2
51277
2
22

Номер детали на чертеже:

22

HEXAGON NUT

Заводской номер: 5156 Количество на модель: 8
5156
8
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 5158 Количество на модель: 8
5158
8
24

Номер детали на чертеже:

24

SCREW

Заводской номер: 4301 Количество на модель: 4
4301
4
25

Номер детали на чертеже:

25

HEXAGON NUT

Заводской номер: 5134 Количество на модель: 8
5134
8
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 5131 Количество на модель: 12
5131
12
27

Номер детали на чертеже:

27

RETURN PULLEY B400

Заводской номер: 7654 Количество на модель: 1
7654
1
28

Номер детали на чертеже:

28

PEDESTAL BEARING

Заводской номер: 38571 Количество на модель: 2
38571
2
29

Номер детали на чертеже:

29

SCREW

Заводской номер: 4581 Количество на модель: 4
4581
4
30

Номер детали на чертеже:

30

SUPPORTING ROLLER CONVEYOR B400

Заводской номер: 99285 Количество на модель: 4
99285
4
31

Номер детали на чертеже:

31

SUPPORTING ROLLER CONVEYOR B400

Заводской номер: 99286 Количество на модель: 6
99286
6
32

Номер детали на чертеже:

32

SCREW

Заводской номер: 108283 Количество на модель: 20
108283
20
33

Номер детали на чертеже:

33

SCREW

Заводской номер: 108284 Количество на модель: 20
108284
20
34

Номер детали на чертеже:

34

HEXAGON NUT

Заводской номер: 46115 Количество на модель: 40
46115
40
35

Номер детали на чертеже:

35

WASHER

Заводской номер: 5800 Количество на модель: 40
5800
40
36

Номер детали на чертеже:

36

PROTECTING SHEET

Заводской номер: 104327 Количество на модель: 2
104327
2
37

Номер детали на чертеже:

37

HOLDER

Заводской номер: 102536 Количество на модель: 1
102536
1
38

Номер детали на чертеже:

38

SCREW

Заводской номер: 4178 Количество на модель: 4
4178
4
39

Номер детали на чертеже:

39

SPACER BLOCK

Заводской номер: 181239 Количество на модель: 4
181239
4
40

Номер детали на чертеже:

40

WASHER

Заводской номер: 5206 Количество на модель: 20
5206
20
41

Номер детали на чертеже:

41

SUPPORT

Заводской номер: 40183 Количество на модель: 2
40183
2
42

Номер детали на чертеже:

42

BOLT

Заводской номер: 8280 Количество на модель: 2
8280
2
43

Номер детали на чертеже:

43

SPRING PIN

Заводской номер: 7889 Количество на модель: 2
7889
2
44

Номер детали на чертеже:

44

COVER

Заводской номер: 69665 Количество на модель: 2
69665
2
45

Номер детали на чертеже:

45

SCREW

Заводской номер: 4179 Количество на модель: 15
4179
15
46

Номер детали на чертеже:

46

PIPE

Заводской номер: 104292 Количество на модель: 1
104292
1
47

Номер детали на чертеже:

47

SCREW

Заводской номер: 4175 Количество на модель: 1
4175
1
48

Номер детали на чертеже:

48

PROTECTIVE GRID

Заводской номер: 164851 Количество на модель: 2
164851
2
49

Номер детали на чертеже:

49

HOOK

Заводской номер: 70204 Количество на модель: 2
70204
2
50

Номер детали на чертеже:

50

RUBBER ENDLESS

Заводской номер: 70203 Количество на модель: 2
70203
2
52

Номер детали на чертеже:

52

SPRING PIN

Заводской номер: 7535 Количество на модель: 6
7535
6
54

Номер детали на чертеже:

54

HEXAGON NUT

Заводской номер: 5210 Количество на модель: 8
5210
8
55

Номер детали на чертеже:

55

BOLT

Заводской номер: 16349 Количество на модель: 2
16349
2
56

Номер детали на чертеже:

56

WASHER

Заводской номер: 4822 Количество на модель: 2
4822
2
57

Номер детали на чертеже:

57

SPLIT PIN

Заводской номер: 9851 Количество на модель: 2
9851
2
58

Номер детали на чертеже:

58

BOLT

Заводской номер: 1322 Количество на модель: 2
1322
2
63

Номер детали на чертеже:

63

SCREW

Заводской номер: 4183 Количество на модель: 2
4183
2
64

Номер детали на чертеже:

64

HEXAGON NUT

Заводской номер: 5209 Количество на модель: 2
5209
2
65

Номер детали на чертеже:

65

BRACE

Заводской номер: 123261 Количество на модель: 2
123261
2
66

Номер детали на чертеже:

66

SCREW

Заводской номер: 10359 Количество на модель: 4
10359
4
67

Номер детали на чертеже:

67

WHEEL BRACKET

Заводской номер: 147284 Количество на модель: 2
147284
2
68

Номер детали на чертеже:

68

WHEEL

Заводской номер: 113671 Количество на модель: 2
113671
2
69

Номер детали на чертеже:

69

BOLT

Заводской номер: 44145 Количество на модель: 2
44145
2
70

Номер детали на чертеже:

70

SPLIT PIN

Заводской номер: 5849 Количество на модель: 2
5849
2
71

Номер детали на чертеже:

71

LEVER

Заводской номер: 160706 Количество на модель: 2
160706
2
72

Номер детали на чертеже:

72

BOLT

Заводской номер: 160676 Количество на модель: 2
160676
2
74

Номер детали на чертеже:

74

WASHER

Заводской номер: 4091 Количество на модель: 4
4091
4
77

Номер детали на чертеже:

77

GREASING NIPPLE

Заводской номер: 9065 Количество на модель: 2
9065
2
78

Номер детали на чертеже:

78

CAP

Заводской номер: 11181 Количество на модель: 2
11181
2
79

Номер детали на чертеже:

79

FRAME LOWER PART

Заводской номер: 174966 Количество на модель: 1
174966
1
80

Номер детали на чертеже:

80

FRAME UPPER PART

Заводской номер: 174965 Количество на модель: 1
174965
1
DISCHARGE CONVEYOR - COVERS W600DC FOLDING CONVEYOR - COVER W600DC
