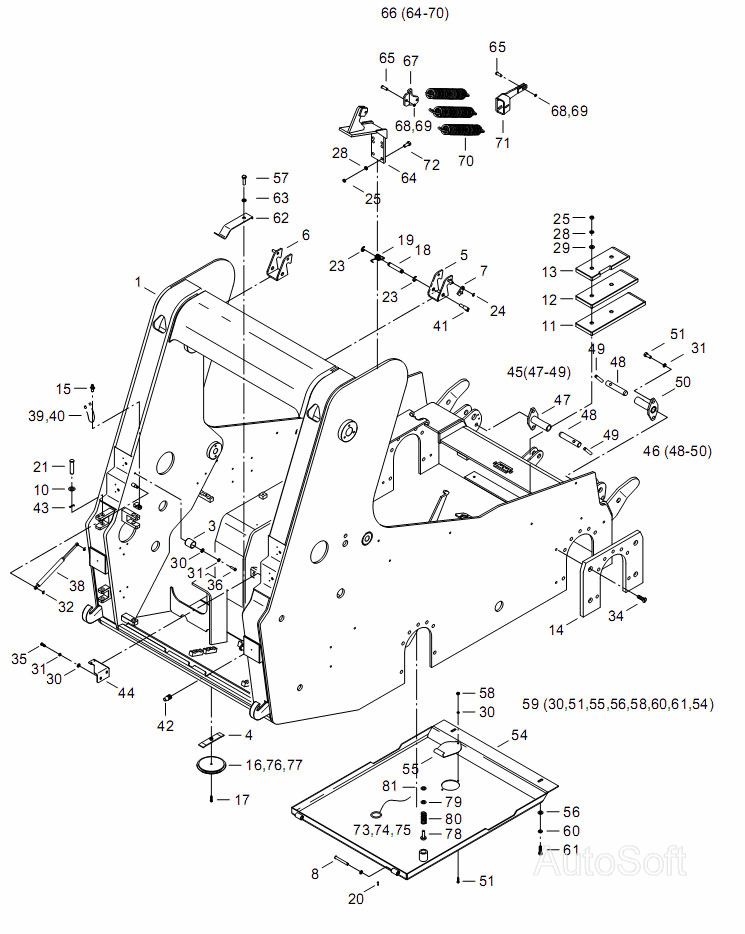

Рама комплектная LOCUST L-853. Каталог 2007г.

Охлаждающая система LOCUST L-853 Привод хода правый LOCUST L-853

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

РАМА

Заводской номер: 12020001 Количество на модель: 1
12020001
1
3

Номер детали на чертеже:

3

ДЕРЖАТЕЛЬ

Заводской номер: 11020003 Количество на модель: 2
11020003
2
4

Номер детали на чертеже:

4

КОНСОЛЬ

Заводской номер: 20021 Количество на модель: 2
20021
2
5

Номер детали на чертеже:

5

ЧЕЛЮСТЬ ПРАВАЯ

Заводской номер: 20003 Количество на модель: 1
20003
1
6

Номер детали на чертеже:

6

ЧЕЛЮСТЬ ЛЕВАЯ

Заводской номер: 20002 Количество на модель: 1
20002
1
7

Номер детали на чертеже:

7

СТОПОР

Заводской номер: 20015 Количество на модель: 2
20015
2
8

Номер детали на чертеже:

8

ЦАПФА

Заводской номер: 7020007 Количество на модель: 2
7020007
2
10

Номер детали на чертеже:

10

ПРОКЛАДКА

Заводской номер: 11020010 Количество на модель: 2
11020010
2
11

Номер детали на чертеже:

11

КОНТРГРУЗ

Заводской номер: 11020011 Количество на модель: 2
11020011
2
12

Номер детали на чертеже:

12

КОНТРГРУЗ

Заводской номер: 11020012 Количество на модель: 2
11020012
2
13

Номер детали на чертеже:

13

КОНТРГРУЗ

Заводской номер: 11020013 Количество на модель: 2
11020013
2
14

Номер детали на чертеже:

14

КОНТРГРУЗ

Заводской номер: 11020014 Количество на модель: 2
11020014
2
15

Номер детали на чертеже:

15

СТОПОР

Заводской номер: 11020015 Количество на модель: 1
11020015
1
16

Номер детали на чертеже:

16

ПРОБКА

Заводской номер: 20022 Количество на модель: 2
20022
2
17

Номер детали на чертеже:

17

БОЛТ

Заводской номер: 63045 Количество на модель: 2
63045
2
18

Номер детали на чертеже:

18

ЦАПФА

Заводской номер: 20014 Количество на модель: 2
20014
2
19

Номер детали на чертеже:

19

ПРУЖИНА

Заводской номер: 20007 Количество на модель: 2
20007
2
20

Номер детали на чертеже:

20

ШПЛИНТ

Заводской номер: 7020012 Количество на модель: 2
7020012
2
21

Номер детали на чертеже:

21

ЦАПФА

Заводской номер: 7120009 Количество на модель: 2
7120009
2
23

Номер детали на чертеже:

23

КОЛЬЦО

Заводской номер: 7020014 Количество на модель: 4
7020014
4
24

Номер детали на чертеже:

24

КОЛЬЦО

Заводской номер: 7020015 Количество на модель: 2
7020015
2
25

Номер детали на чертеже:

25

ГАЙКА

Заводской номер: 31049 Количество на модель: 4
31049
4
26

Номер детали на чертеже:

26

ШАЙБА

Заводской номер: 83021 Количество на модель: 2
83021
2
28

Номер детали на чертеже:

28

ШАЙБА

Заводской номер: 31052 Количество на модель: 4
31052
4
29

Номер детали на чертеже:

29

ШАЙБА

Заводской номер: 9151019 Количество на модель: 4
9151019
4
30

Номер детали на чертеже:

30

ПРОКЛАДКА

Заводской номер: 20018 Количество на модель: 5
20018
5
31

Номер детали на чертеже:

31

ПРОКЛАДКА

Заводской номер: 20019 Количество на модель: 8
20019
8
32

Номер детали на чертеже:

32

СТОПОРНОЕ КОЛЬЦО

Заводской номер: 20020 Количество на модель: 4
20020
4
34

Номер детали на чертеже:

34

БОЛТ

Заводской номер: 11020034 Количество на модель: 8
11020034
8
35

Номер детали на чертеже:

35

БОЛТ

Заводской номер: 1092018 Количество на модель: 2
1092018
2
36

Номер детали на чертеже:

36

БОЛТ

Заводской номер: 11020036 Количество на модель: 2
11020036
2
38

Номер детали на чертеже:

38

ОПОРА

Заводской номер: 7151022 Количество на модель: 2
7151022
2
39

Номер детали на чертеже:

39

ТРУБКА

Заводской номер: 120041 Количество на модель: 2
120041
2
40

Номер детали на чертеже:

40

ПРОВОД

Заводской номер: 9121024 Количество на модель: 1
9121024
1
41

Номер детали на чертеже:

41

ЗАМОК

Заводской номер: 7020020 Количество на модель: 1
7020020
1
42

Номер детали на чертеже:

42

УПОР

Заводской номер: 8120013 Количество на модель: 2
8120013
2
43

Номер детали на чертеже:

43

ШПЛИНТ

Заводской номер: 7120032 Количество на модель: 2
7120032
2
44

Номер детали на чертеже:

44

КОНСОЛЬ

Заводской номер: 11020044 Количество на модель: 1
11020044
1
45

Номер детали на чертеже:

45

АРРЕТИРОВАНИЕ КАБИНЫ

Заводской номер: 7020033 Количество на модель: 1
7020033
1
46

Номер детали на чертеже:

46

АРРЕТИРОВАНИЕ КАБИНЫ

Заводской номер: 7020034 Количество на модель: 1
7020034
1
47

Номер детали на чертеже:

47

КОРПУС

Заводской номер: 7020035 Количество на модель: 1
7020035
1
48

Номер детали на чертеже:

48

ЦАПФА

Заводской номер: 7020036 Количество на модель: 2
7020036
2
49

Номер детали на чертеже:

49

РЫЧАЖОК

Заводской номер: 7020037 Количество на модель: 2
7020037
2
50

Номер детали на чертеже:

50

КОРПУС

Заводской номер: 7020038 Количество на модель: 1
7020038
1
51

Номер детали на чертеже:

51

БОЛТ

Заводской номер: 1050017 Количество на модель: 5
1050017
5
54

Номер детали на чертеже:

54

ДНО

Заводской номер: 11020054 Количество на модель: 1
11020054
1
55

Номер детали на чертеже:

55

КРЫШКА

Заводской номер: 11020055 Количество на модель: 1
11020055
1
56

Номер детали на чертеже:

56

ПРОКЛАДКА

Заводской номер: 00111038 Количество на модель: 1
00111038
1
57

Номер детали на чертеже:

57

БОЛТ

Заводской номер: 00101038 Количество на модель: 2
00101038
2
58

Номер детали на чертеже:

58

ГАЙКА

Заводской номер: 10011038 Количество на модель: 1
10011038
1
59

Номер детали на чертеже:

59

ДНО

Заводской номер: 11020059 Количество на модель: 1
11020059
1
60

Номер детали на чертеже:

60

ШАЙБА

Заводской номер: 09020041 Количество на модель: 2
09020041
2
61

Номер детали на чертеже:

61

БОЛТ

Заводской номер: 07020042 Количество на модель: 2
07020042
2
62

Номер детали на чертеже:

62

ЗАПОНКА

Заводской номер: 11020062 Количество на модель: 2
11020062
2
63

Номер детали на чертеже:

63

ШАЙБА

Заводской номер: 00176005 Количество на модель: 2
00176005
2
64

Номер детали на чертеже:

64

КОНСОЛЬ

Заводской номер: 11020064 Количество на модель: 1
11020064
1
65

Номер детали на чертеже:

65

ЦАПФА

Заводской номер: 11020065 Количество на модель: 2
11020065
2
66

Номер детали на чертеже:

66

КОНСОЛЬ

Заводской номер: 11020066 Количество на модель: 1
11020066
1
67

Номер детали на чертеже:

67

КОРОМЫСЛО

Заводской номер: 11020067 Количество на модель: 1
11020067
1
68

Номер детали на чертеже:

68

ШПЛИНТ

Заводской номер: 09121067 Количество на модель: 2
09121067
2
69

Номер детали на чертеже:

69

ПРОКЛАДКА

Заводской номер: 00083021 Количество на модель: 2
00083021
2
70

Номер детали на чертеже:

70

ПРУЖИНА

Заводской номер: 00151021 Количество на модель: 3
00151021
3
71

Номер детали на чертеже:

71

ТЯГА

Заводской номер: 11020071 Количество на модель: 1
11020071
1
72

Номер детали на чертеже:

72

БОЛТ

Заводской номер: 00171005 Количество на модель: 4
00171005
4
73

Номер детали на чертеже:

73

КОЛЬЦО

Заводской номер: 00120042 Количество на модель: 2
00120042
2
74

Номер детали на чертеже:

74

ТРОСИК

Заводской номер: 11091036 Количество на модель: 1
11091036
1
76

Номер детали на чертеже:

76

КОЛЬЦО

Заводской номер: 00020025 Количество на модель: 2
00020025
2
77

Номер детали на чертеже:

77

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Заводской номер: 07020019 Количество на модель: 2
07020019
2
78

Номер детали на чертеже:

78

КЛАПАН

Заводской номер: 11020078 Количество на модель: 2
11020078
2
79

Номер детали на чертеже:

79

ПРОКЛАДКА

Заводской номер: 11020079 Количество на модель: 2
11020079
2
80

Номер детали на чертеже:

80

ПРУЖИНА

Заводской номер: 11020080 Количество на модель: 2
11020080
2
81

Номер детали на чертеже:

81

КОЛЬЦО

Заводской номер: 11020081 Количество на модель: 2
11020081
2
